Lainaus:
|
8 Liiteet
Tänään ehti tekaseen tuon arkun telineen loppuun, vielä maalia päälle ja laatikon kiinnitykseen läpipulteille reiät niin
laatikonkin sais pultata paikoilleen. Liite 74627Liite 74628Liite 74629Liite 74630Liite 74631Liite 74632Liite 74633Liite 74634 Jos sitä seuraavaks rupeais niitä lavan laitoja hahmottelemaan... Pittää varmaan vaihtaa leimarenkaan suikan renkaiden tilalle että näkee mittasuhteet vähän paremmin :D |
Että kuvat vääristää mahtavasti ton etummaisen kiinnitysraudan olevan ylöspäin kaari eikä eteen :eek:
Onneks en kyselly miksei taaemmasta sopivasti korkeempaa ja meneekö toi kiinnitysrauta lootan sisälle :p |
Lainaus:
|
4 Liiteet
Ei malttanu sohvalla istuksia ja televisioita katella vaan pitihän se tallissa pyörähtää laitoja hahmottelemassa :D
Liite 74644Liite 74645Liite 74646Liite 74647 Jotenkin tollai ajattelin, paneelit tulee alumiinista kopin takaosan alumiinin tyyliin dimplattuna. |
1 Liiteet
|
8 Liiteet
Kuskin puolen lavan laita ja rungon kiinnikkeet heftattu kasaan, jos sais loppuviikon aikana tuon kopioitua vänkärinkin puolelle,
hitsattua nippuun ja paneleille kiinnitykset tekastua niin pääsis alumiinia värkkäämään ja näkis kuinka hirveältä tuo tulee näyttämään :D Liite 74718Liite 74719Liite 74720Liite 74721Liite 74722Liite 74723Liite 74724Liite 74725 Kavensin tuota ylöosaa kolmasosan kun näytti niin leveältä eka versio. Pitänee tuo 'peräpeili' tekasta vähän uusiksi myös että passaa sitten noihin laitoihin. |
2 Liiteet
Vähän ehin tänään alotella lavan paneeleja, ei tullu vain kuvia otettua muuten kuin tuo yks mittakuva ettei mene mitat hukkaan :D
Liite 74775 Pääosin päivä kyllä meni viikon ylityörupeamasta toipumiseen. Jarruosat olis nyt kasassa porttaalien muutosta varten. Saapa nähä miten käy kun taas tulee ei niin amerikkalaisia osia Jeeppiin lisää... Volvolaista ja tuijottaa... Liite 74774 |
5 Liiteet

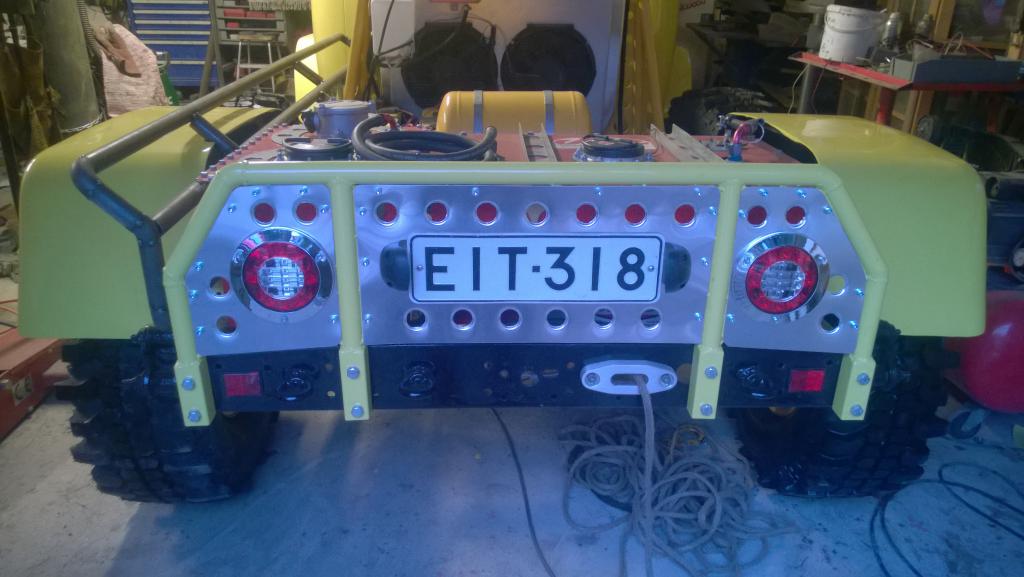

Muutama tunti tuli puuhasteltua tallissa, eilen kun sain tuon ekan lavan kyljen panelin tekastua rupes vähän arvelluttamaan tuo alumiinin
käyttö niin tänään otin ja tekasin rungon takaosan vastaavanlaiseksi niin näki että miten nuo materiaalit passaa toisiinsa... Samoten piti vaihtaa leimarenkaat alle että näkee vähän miten tuo lavan reunan korkeus passaa... Liite 74805Liite 74806Liite 74807Liite 74808Liite 74809 Vähänhän tuo on turhan bling-bling meikäläiselle mutta ei se kauaa kiiltele kun ajeleen pääsee ;) Nyt sitten pitää tekasta tuo kuskin laita loppuun ja kopioida sama vänkärin puolelle. Sitten vinssipuskurin kimppuun... |
3 Liiteet
Näemmä sen yhen panelin ehtii illassa tehä töitten jälkeen. Menee vielä muutama ilta mutta pikku hiljaa...
Liite 74829Liite 74830Liite 74831 |
4 Liiteet
Kuskin kyljen panelit valmiit, tekasin tuon kolmannen pystypaneelin tuohon takimmaiseksi ja kun rupesin suunnittelemaan noita
kapeita vinopaneleita tuohon ylös hokasin että ei niitä siihen saa laittaa :D Jätin vinolta osalta panelit pois ja lisäsin poikkipienoja, minusta noin on parempi. Liite 74860Liite 74861Liite 74862 Posti toi flektien ohjauksen, sekin pitäs jossain vaiheessa asennella. Liite 74863 Päätin erottaa sähkösen vesipumpun ja flektien ohjauksen toisistaan niin saa säädettyä ne erikseen. Loppuviikon aikana jos sais hitsattua tuon loppuun ja kopsattua toiselle puolelle niin ne vois viedä maalattavaksi... Ja pääsis ehkä vinssipuskurin kimppuun. |
6 Liiteet
Nyt illasta ehti tallissa pyörähtää heftaamassa vänkärin puolen lavan reunan suurimmaks osaks kasaan.
Liite 74886Liite 74887Liite 74888Liite 74889 Laidat lähes samalla tasolla, vänkärin puoli vähän ylhäällä vielä kun tuosta yhdestä lavan kiinnikkeestä ei oo laikattu palaa pois kuten kuskin puolella. Liite 74890Liite 74891 Enää kiinnikkeiden ja parin poikkipienan heftaus, sitten molempien laitojen saumojen hitsaus läpi niin nuo olis valmiit maaliin. Eiköhän nuo loppu viikon aikana hitsaudu, pääsee vinssipuskurin tekoon :) |
9 Liiteet
Se olis vänkärinkin puoli tehty, seuraavaks se vinssipuskuri keulaan ja kun se on valmis vois nuo laidat ja puskuri kävästä maalauksessa.
Liite 74948Liite 74949Liite 74950Liite 74951Liite 74952Liite 74953Liite 74954Liite 74955Liite 74956 |
Onpa hieno.. Sopivasti plingii ja normi käyttöö...
|
Lainaus:
|
7 Liiteet
Pikkasen tuli tuota vinssin petiä jo muokattua ja mallattua keulalle. Meinaahan tuosta vähän mattolaituri tulla mutta sitten tulee :D
Liite 74977Liite 74978Liite 74979Liite 74980Liite 74981Liite 74982Liite 74983 Nyt tarttee sitten keksiä fiksu 'design' tuolle puskurille sillä aikaa kun tekee vahvikkeita petin runkoon liittämiseks. Katotaan jos sais aikaseks jotain vähän samannäköistä kuin noissa 'lavan' kyljissä on... |
Joko oot ajamaan päässyt? Ja jos oot niin miten on lämmöt käyttäytyneet?
|
Lainaus:
|
6 Liiteet
Töissä menny illat taas tällä viikolla, tänään ehin pikasesti varaston puolella pyörähtämässä ja alottelin porttaaliboksien purkua.
Meinas jo usko loppua kun tuota hammasratasta tuosta irti kampesin. 5t hydraulinen ulosvetäjä rupes tuntumaan pieneltä mutta ratas lähti lopulta kuitenkin liikkeelle. Liima näytti olevan välissä, kuuluuko noihin volvolaisiin normaalisti laittaa liima? Liite 75044Liite 75045Liite 75046Liite 75047 Vielä pitäs kolme boksia aukasta ja kahesta nykästä napa pois. Liite 75048 Samalla kun ostin happopohjamaalia otin Jeepin sävyyn sävytettyä kilikalimaalia muutaman pullon niin pääsee tägäämään :p Liite 75049 |
8 Liiteet
Kaikki boksit olis nyt avattu ja yks kasattu takas mittojen ottamista varten. Samoten purin kampuran hihnapyörän irti,
katotaan joskos sais koneistettua osat valmiiks hytikkapumpun kardaanille. Liite 75109Liite 75110 Samoten alottelin vinssipuskurin tekoa, ensin tekasin 'spacerin' kahdesta 40x40x4 rhs neliöpalkista vahvistamaan petiä ja tuomaan vinssin sopivasti ulos. Liite 75111Liite 75112 Pedin alareunasta tulee vielä sarja pultteja koko setin läpi rungon etupalkin läpi tukemaan myös alareunasta. Sitten tekasin 5mm levystä rungo sivuille pedin kiinnitykset. Liite 75113Liite 75114Liite 75115Liite 75116 Seuraavaks pitää tuosta pedistä ja sivukiinnikkeistä leikkoa ylimääräiset pois eli viistota etukulmia sen verran kuin vain pystyy ja ruveta suunnittelemaan ite puskuri molemmille sivuille. Samoten vinssin kita tarttee tuohon eteen sentin lisää tilaa. Katotaan joskos sitä ittepäisyyspäivänä ehtis seuraavan kerran puuhastella.. Jossain vaiheessa vinssipedin kaikki saumat pitää hitsata läpi, mutta katotaan joskos sen ehtis tekemään sitten vasta kun varsinainen puskuri on valmis. |
11 Liiteet
Toinen puoli pedistä rupeaa hahmottumaan, jos seuraavaks heftailis tuon keskiosan kasaan ja kopiois kuskin puolen mallin toisellekkin puolelle.
Sitten muutama tuki lisää, hitsaa saumat läpi ja ei muuta ku maalattavaks... Teema ainakin noudattelee lavan laitojen teemaa :D Liite 75150Liite 75151Liite 75152Liite 75153Liite 75154Liite 75155Liite 75156Liite 75157Liite 75158Liite 75159Liite 75160 |
Ai niin, ameriikan kaveristakin kuului yllättäen viime yönä uutisia, väitti saaneen omat ongelmansa hoidettua ja aikoi
alkaa työstämään meikäläiselle jo melkein 2v sitten maksamaani doubleria tähän eli t90 ja D18 väliin. Meinas että menee pari kk suunnittelussa ja tekemisessä, en nyt henkeäni pidättele mutta olishan se mukava yllätys jos 1000$ ei mennykkään kuin kankkulan kaivoon :) |
Lainaus:
Aika mukavan hidas 35" boggereilla :) |
6 Liiteet
Tänään ehti taas vähän jatkamaan puskuria. Muutaman reiän vielä tarttee tuohon levyyn kidan yläpuolelle, nuo kaks oli jo valmiina,
leikkasin levyn tuon toisen jeepin vanhasta pohjapanssarista :) Liite 75203Liite 75204Liite 75205Liite 75206Liite 75207Liite 75208 Kohta ei puuttus ku vänkärin puoli ja pikkusälää kuten vetopisteet, jne. Jos viikonloppuna sais nekin tekastua... |
