sisua45 21.11.2011 17:54

Kuinkahan nämä kiinalaiset ledilamput pelaavat, melko jännän näköisiä... Tieliikenteeseen en noita kyllä laittais.

http://www.ebay.com/itm/Car-Auto-H1-...item3a6c28f62e
http://www.ebay.com/itm/Car-68-SMD-L...item2a0edf89cd
http://www.ebay.com/itm/H7-5W-68-SMD...item415eb92ba0
http://www.ebay.com/itm/White-Lamp-H...item415d26dba9

Mulla on verstaan katossa useampi E27 220V led "maissintähkä" lamppu, 10W teholtaan. Ne toimivat ihan ok. Ja ovat kiinalaista laatua, ebaystä. :D

Mika_T 21.11.2011 18:10

Eikhän nuo ole lähinnä näyttelykäyttöön.

Ei noilla tee yhtään mitään ns. ajovaloina.

samisami2 23.11.2011 16:45

Nyt on tehokkaampi versio valmis.
http://www.dealextreme.com/p/xmlawt-...3-0-3-5v-51989
http://www.dealextreme.com/p/6-18v-3...emitters-57779

Virtaa ottaa 14voltin jänniteellä "low" 0.15A ja "high" 0,7A.

55w halogeeni työvalo
http://forums.offipalsta.com/picture...ictureid=94085

Ledi "low"
http://forums.offipalsta.com/picture...ictureid=94087

Led "high"
http://forums.offipalsta.com/picture...ictureid=94086

Parin sentin pätkän otin valaisinta tuosta välistä pois ja pistin pleksin. Tuota en lasin kanssa koittanut, mutta tuo pienempi tehonen ainakin hajoitti valon turhan sekavasti.
http://forums.offipalsta.com/picture...ictureid=94089

http://forums.offipalsta.com/picture...ictureid=94088

MKLa 23.11.2011 21:55

Ledihän pesee selvästi tuon "huligeenin"... Hyvä testaus :)

tonikki 24.11.2011 16:58

Kantsii myös tuon Dealextremen lisäksi tsekata www.focalprice.com . Monet tuotteet on halvempia, ei postikuluja ja lähetykset on tulleet perille alle kahdessa viikossa. Aika paljon on tullut tuolta tilailtua eikä ongelmia ole ollut toimitusaikojen tai minkään muunkaan suhteen. (yhdesti kävi niin että tilaus tuli useammassa osassa kun olivat varastosta loppuneet)
Kiinasta tulee noikin ilmeisesti, ja tosiaan postikuluttomia hintoja kaikki.

samisami2 24.11.2011 17:02

Jos joku muu innostuu askartelemaan niin tuossa on tuon virtalähteen kytkentä. Eli ledi tulee johtojen päihin ja itse sähkö virtalähteelle keskellä plussa ja reuna miinus. Kytkimellä naksutellaan järjestyksessä osateho, vilkku ja täysteho.
Pistän parempia kuvia sitten kun saan mönkijän tallista. Kännykkäkameralla nuo kuvat niin ei pysty vaikuttamaan valotusaikaan, mutta kyllä tuo ledi pirun kirkas on ja todella laajalla valokeilalla.

http://forums.offipalsta.com/picture...ictureid=94116

samisami2 30.11.2011 19:00

Tuo tehokkaamman ledin teholähde jostain syystä hajoaa samantien jos mönkijä on käynnissä? Eka ajattelin että oli viottunut tuo teholähde kun virtalähteellä testasin vielä pienillä hauen leuoilla liittimen tappeihin sähköä. Juuri siinä liittimessä oli 1 toisen nastan vieressä ja oletin että se on 1 nasta. Sitten kumminkin muita liitimiä katselin niin se on ihan joku juokseva numero. Hetken aikaa otti virtaa virranrajoittimeen saakka.
Vaihdoin toisen ledin ja teholähteen. Ajoin mönkijän pihalle ja pistin valon päälle välähti vaan. Aivan samanlailla teki tuo ensimmäinenkin. Voiko tuosta mönkijästä sitten tulla sellaisia piikkejä mitä tuo ei kestä?

"Tehottomampi" ledi taas toimii hyvin (kop kop). Viimenen kuva on aikalailla sellainen miltä näyttää luonnossakin. Valokeilahan on rajattu teipillä. En muistanut tuota halogeenia ottaa mukaan testiin.
Taidan jossain vaiheessa tilata noita lisää ellen sitten löydä jotain toista teholähdettä noille tehokaammille.

http://forums.offipalsta.com/picture...ictureid=94645

http://forums.offipalsta.com/picture...ictureid=94646

http://forums.offipalsta.com/picture...ictureid=94647

Rytari 30.11.2011 20:11

auttaskoha tossa 12v regu yhtään mitään?

samisami2 10.12.2011 18:03

Nyt on testikuvat halogeeni työvalon kanssakin.
Sininen väri kuvaa varjoa ja punainen kirkasta kohtaa (kuvankäsittelyn tekele).

Halogeeni on hivenen tehokaampi, mutta ledi vie voiton virran kulutuksessa 0,35A VS 4A.

Halogeeni
http://forums.offipalsta.com/picture...ictureid=95333

Led
http://forums.offipalsta.com/picture...ictureid=95334

Halogeeni
http://forums.offipalsta.com/picture...ictureid=95335

Led
http://forums.offipalsta.com/picture...ictureid=95336

samisami2 10.12.2011 18:11

Tuon toisen ledin kohtaloksi varmaan koitui tuo teholähteen 3-mode ominaisuus. Eli valo tehoa vaihdetaan käyttämällä virtakytkintä pois ja uudestaan päälle. Tuo mönkijän lataus puola antaa sellaista sähköä että teholähteen piiri sekoaa siittä.

HartSan 29.12.2011 18:42

Pitipä itsekkin koittaa askarrella samisami2 kuvien ja ensimmäisten linkkien inspiroimana. Komponentteina toimivat nämä: http://www.dealextreme.com/p/cree-xr...8lm-at-1a-2394 ja http://www.dealextreme.com/p/18v-5w-...mm-5-5mm-26110

Sitten rungoksi tuli tuommoinen näppärä, reilun 80mm halkaisijainen, peltirunkoinen työvalo. Kuvassa näkyy myös alumiiniset lämmönsiirto palikat, jollainen tuli piitahnan kanssa ledin taakse umpion runkoa vasten.
http://forums.offipalsta.com/picture...ictureid=96071

Laitoin sitten kokeeksi nuo valmiit valot Zetkan katolle taakse ja yllätyin positiivisesti:
http://forums.offipalsta.com/picture...ictureid=96065

Samalla valotuksella vertailuna normaalit 55wattiset halogeenit. Kantavuus parempi, mutta valon sävy huomattavan keltainen, sekä valon määrä lähellä pienempi:
http://forums.offipalsta.com/picture...ictureid=96066

Tässä vielä valot vertailussa paikallaan. Älkää sitten takertuko nuihin kytkentöihin, tein tuollas pimeässä ja lumisateessa otsavalon kanssa niin ovat vielä vaiheessa. :D
http://forums.offipalsta.com/picture...ictureid=96074

Kaikkinensa kannattava kokeilu. Lisäksi meni muutama lisä komponentti tilaukseen kiinasta. Hintaa taisi jäädä valoa kohden pikkuisen päälle 11€ kaikkinensa, ja traktorin laturi selviää nyt paljon helpommalla.

tdi 04.01.2012 21:19

nonni nyt minäkin olen liitynyt tuohon ebayn ihmeelliseen mailmaan!
lisäsin rahaa paybal tilille ja odottelen että rahat ilmestyvät sinne, maksan ostokset ja odottelen pari viikkoa että ne tulee suomeen menikö suunnillee oikein ? ja kiinasta tulee eli siihen mahdollista tullia alvi päälle ? lähetys kulut noilla tavaroilla on "free shipping" kunnes toisin todistetaan. on kyllä jotenki tosi hämärän tuntusta kaikki tälläne ulkomaantilailu onneks ei ihan hirveistä rahoista ole kyse vaikka tuotetta ei ikinä tulisikaan :rolleyes: eli siis tollasia led taso majakka valoja tilasin kun suomessa on nii helvetin kalliita että tuolta sai kunnon satsin samaan rahaan kun suomessa yhden kappaleen :D
Mut määrä korvaa laadun voin kuvitella kuinka onnettomia noi tuikut ovat pahimmassa tapauksessa.. otan vähän erilaisia melleja niin pääsee leikkimään ja testailee, ettei muiden tarvitse mennä samaan lankaan:D

BJ-40/76 04.01.2012 23:43

Lainaus:

Alkuperäinen kirjoittaja tdi (Viesti 836341)
nonni nyt minäkin olen liitynyt tuohon ebayn ihmeelliseen mailmaan!
lisäsin rahaa paybal tilille ja odottelen että rahat ilmestyvät sinne, maksan ostokset ja odottelen pari viikkoa että ne tulee suomeen menikö suunnillee oikein ? ja kiinasta tulee eli siihen mahdollista tullia alvi päälle ? lähetys kulut noilla tavaroilla on "free shipping" kunnes toisin todistetaan. on kyllä jotenki tosi hämärän tuntusta kaikki tälläne ulkomaantilailu onneks ei ihan hirveistä rahoista ole kyse vaikka tuotetta ei ikinä tulisikaan :rolleyes: eli siis tollasia led taso majakka valoja tilasin kun suomessa on nii helvetin kalliita että tuolta sai kunnon satsin samaan rahaan kun suomessa yhden kappaleen :D
Mut määrä korvaa laadun voin kuvitella kuinka onnettomia noi tuikut ovat pahimmassa tapauksessa.. otan vähän erilaisia melleja niin pääsee leikkimään ja testailee, ettei muiden tarvitse mennä samaan lankaan:D

Siis tuo ulkomaan kauppa: Tulee tullin läpi ilman mittään alveja ja tulleja jos lähetyksen hinta (tuote+lähetys+rahti) alle n. 45 euroa.

Siis kun tilaat Free shipping- niin tilaa niin monta kertaa, että jokainen tilaus jä alle tuon 45e! Ja jos haluat pelata varman päälle, niin tilaa jokainen lähetys eri päivänä! (suurimman osan mukaan hätävarjelun liioittelua, mutta jos on tilattu eri päivinä, niin kyseessä ei niin paha "verosuunnittelu", itse olen pikkasen arka noiden verojen "sumplimisen" suhteen)

p.s noissa LED-rakenteluissa kannattaa kiinnittää korostettua huolellisuutta jäähdytykseen! led-elementti pilalla muutamassa sekunnissa jos ei kunnon jäähdytystä! kannattaa pikkasen satsata nimenomaan noihin lämmönsiirto pastoihin ja jäähdytyselementteihin.

tdi 05.01.2012 15:48

Lainaus:

Alkuperäinen kirjoittaja BJ-40/76 (Viesti 836419)
Siis tuo ulkomaan kauppa: Tulee tullin läpi ilman mittään alveja ja tulleja jos lähetyksen hinta (tuote+lähetys+rahti) alle n. 45 euroa.

Siis kun tilaat Free shipping- niin tilaa niin monta kertaa, että jokainen tilaus jä alle tuon 45e! Ja jos haluat pelata varman päälle, niin tilaa jokainen lähetys eri päivänä! (suurimman osan mukaan hätävarjelun liioittelua, mutta jos on tilattu eri päivinä, niin kyseessä ei niin paha "verosuunnittelu", itse olen pikkasen arka noiden verojen "sumplimisen" suhteen)

jaa no hyvä tietää pitää kokeilla :) kaikista hankalinta ku ei osaa kielii ni joutuu pähkäilee noitte kanssa :rolleyes:

T3Syncro 05.01.2012 21:00

Lainaus:

Alkuperäinen kirjoittaja sisua45 (Viesti 821382)
Kuinkahan nämä kiinalaiset ledilamput pelaavat, melko jännän näköisiä... Tieliikenteeseen en noita kyllä laittais.

http://www.ebay.com/itm/Car-Auto-H1-...item3a6c28f62e
http://www.ebay.com/itm/Car-68-SMD-L...item2a0edf89cd
http://www.ebay.com/itm/H7-5W-68-SMD...item415eb92ba0
http://www.ebay.com/itm/White-Lamp-H...item415d26dba9

Mulla on verstaan katossa useampi E27 220V led "maissintähkä" lamppu, 10W teholtaan. Ne toimivat ihan ok. Ja ovat kiinalaista laatua, ebaystä. :D


H3 versioita tullut hommattua muutama, kelpaavat juuri ja juuri työvalojen polttimoiksi.

samisami2 07.10.2012 15:08

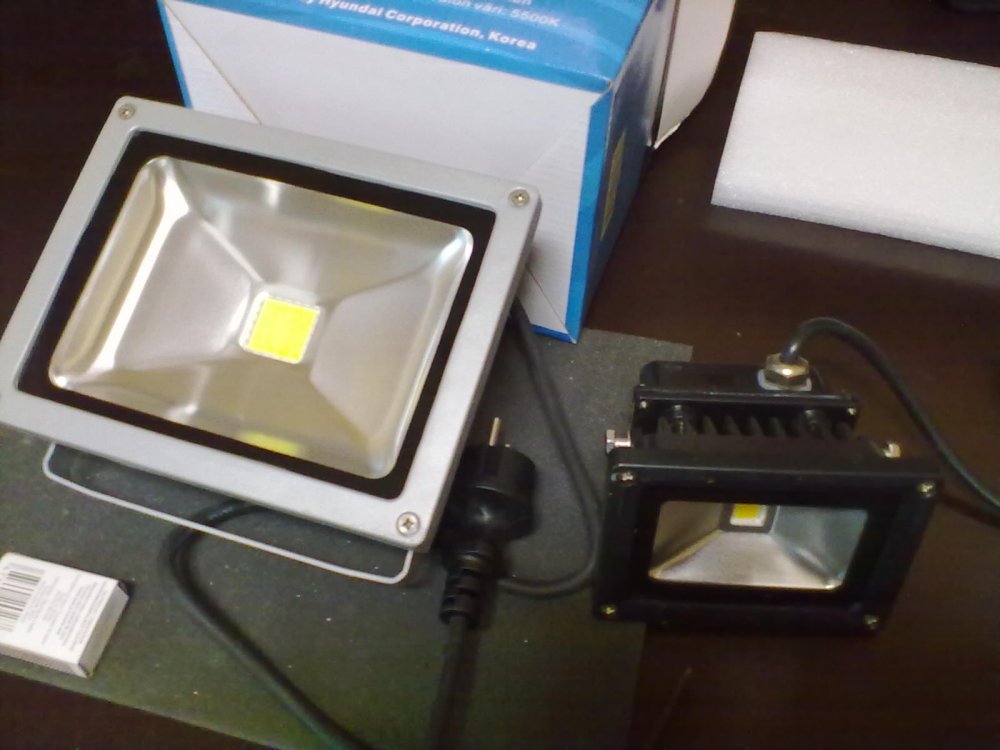

Nostellaanpa tätä välillä kun alkaa valojakin taas tarvimaan enemmän.
Tarkoitus olisi 10w XM-LT60 ledi tuohon mustan ledvalon kuoriin laittaa ja pistää mönkijän nokalle. Viime talvena selvisi että nuo useamman moden teholähteet tarvii jonkulaisen regulaattorin tasaamaan jännitettä. Ei ainakaan mönkijän "laturi" anna niin tasaista sähköä että toimisi. Noita 3000mA teholähteitä ei vain dx:llä ollut niin vielä on osat hakusessa.
http://forums.offipalsta.com/picture...ctureid=114702

samisami2 07.10.2012 15:12

http://dx.com/p/t6-2500-3000ma-3-mod...-128269?item=1

No nyt on näköjään tullut käypänen teholähde tuohon (ei ollut vielä alku viikosta).

samisami2 07.10.2012 15:30

Kerrotaanpa nyt tähänkin tuon mustan 10w kiinan valaisimen tarina. Eli valaisimen valmistusvaiheessa oli kierretappi/ruuvi ledin kiinnityksessä katkennut ja ledi oli jäänyt kantamaan sen katkenneen nysän päälle. Ledin ja jäähdytyslevyn (rungon) välissä oli ilma rakoa ainakin milli.

Palex 07.10.2012 16:28

Tuommoisia olen meinaillut ostaa vaikkapa kuusi kappaletta kattotelineeseen(joka on vielä rakentamatta sekin:D), ja laittaa ne osoittamaan joka ilman suuntaan, niin ehkä niillä jotenkin näkisi auton ympärille? Olisi myös helpon näköinen aihio jos haluaa kehitellä sisuskaluja uusiksi, ja kompakti koko ja edullinen hinta on aina plussaa.:)
http://www.ebay.com/itm/261078324362...84.m1436.l2649

sisua45 07.10.2012 20:41

Lainaus:

Alkuperäinen kirjoittaja Palex (Viesti 923859)
Tuommoisia olen meinaillut ostaa vaikkapa kuusi kappaletta kattotelineeseen(joka on vielä rakentamatta sekin:D), ja laittaa ne osoittamaan joka ilman suuntaan, niin ehkä niillä jotenkin näkisi auton ympärille? Olisi myös helpon näköinen aihio jos haluaa kehitellä sisuskaluja uusiksi, ja kompakti koko ja edullinen hinta on aina plussaa.:)
http://www.ebay.com/itm/261078324362...84.m1436.l2649

Tuossa on 750 lumenin valovoima.

http://forums.offipalsta.com/picture...ctureid=115465

Eli se vastaa noin 35W halogenilamppua. (Osramin halogenilamppu taulukko)

10W led-lamppu ei paljoa virtaa kuluta, mutta valotehoa sais olla lisää...:cool:

Palex 08.10.2012 07:46

Joo, eihän nuo mitään valotykkejä ole tuollaisenaan, ja tuskin lumenit on edes tuota mitä lupaavat, mutta modailtuna noista saisi varmaan ihan kivasti valotehoa irti. Parituhatta lumenia kun saisi edes per auton sivu, niin riittäis ihan hyvin(3-4 valoa molemmille puolille)... Ja ainahan noita voi laittaa niin monta että alkaa näkemään! :D

Tumi 08.10.2012 08:00

Lainaus:

Alkuperäinen kirjoittaja sisua45 (Viesti 923979)
10W led-lamppu ei paljoa virtaa kuluta, mutta valotehoa sais olla lisää...:cool:

Paljonkos se kuluttaa virtaa? Onko virran kulutuskin vakio jos se toimii 9-32V jännitteellä? 1,1A vs. 0,3A?

sisua45 08.10.2012 16:19

Lainaus:

Alkuperäinen kirjoittaja Tumi (Viesti 924056)
Paljonkos se kuluttaa virtaa? Onko virran kulutuskin vakio jos se toimii 9-32V jännitteellä? 1,1A vs. 0,3A?

En mä tiedä paljonko se kuluttaa, mutta vähän kuitenkin. :D Ei riitä sähkötekniset taidot tuohon kysymykseen. Mutta luulisin että yhden ampeerin luokkaa.

samisami2 08.10.2012 16:59

Lainaus:

Alkuperäinen kirjoittaja Palex (Viesti 923859)
Tuommoisia olen meinaillut ostaa vaikkapa kuusi kappaletta kattotelineeseen(joka on vielä rakentamatta sekin:D), ja laittaa ne osoittamaan joka ilman suuntaan, niin ehkä niillä jotenkin näkisi auton ympärille? Olisi myös helpon näköinen aihio jos haluaa kehitellä sisuskaluja uusiksi, ja kompakti koko ja edullinen hinta on aina plussaa.:)
http://www.ebay.com/itm/261078324362...84.m1436.l2649

Näyttäis vain olevan tuo ledi aika syvällä eli jonkunlainen spottivalo kenties? Sitten vielä kestääkö tuo auton latausjännitettä ollenkaan?

Ledihän ottaa virtaa esim tuo XM-LT60 700-3000mA jännite 2,9-3,5V. Sitten esim tuo teholähde jonka perässä on tuo ledi, ottaa (lainaus aikaisemmista viesteistä... "Virtaa ottaa 14voltin jänniteellä "low" 0.15A ja "high" 0,7A.")

Tuo että 55w h3 antaisi 1450lumenia ja 10w ledi 1000lumea niin oma kohtainen kokemus on ainakin että mulla on kai ollut pirun huonoja h3 kun 10w ledi ne voittaa reilusti valotehossa.

pkarlstedt 08.10.2012 17:27

Lainaus:

Alkuperäinen kirjoittaja Hippo (Viesti 634088)
Jotain on tullu rakenneltua viimeisin kilpurin kojetaulu... hyväksi käyttäen xxl polycarbonatti levyä. Kaikki ei ole kuvassa päällä ne on toimintoja ja en jaksanu koplata kaikkia päälle.... :)

http://forums.offipalsta.com/attachm...3&d=1263839579

Kun ei Hippo nyt ole langoilla, niin kysynpä yleisesti, että miten saa noin skarpit tekstit polykarbonaattilevyyn?
