Juu kyllä tapsa oikein tiesit. Kävin mittaan nuo levyt ja lj70:nhän ne on😃

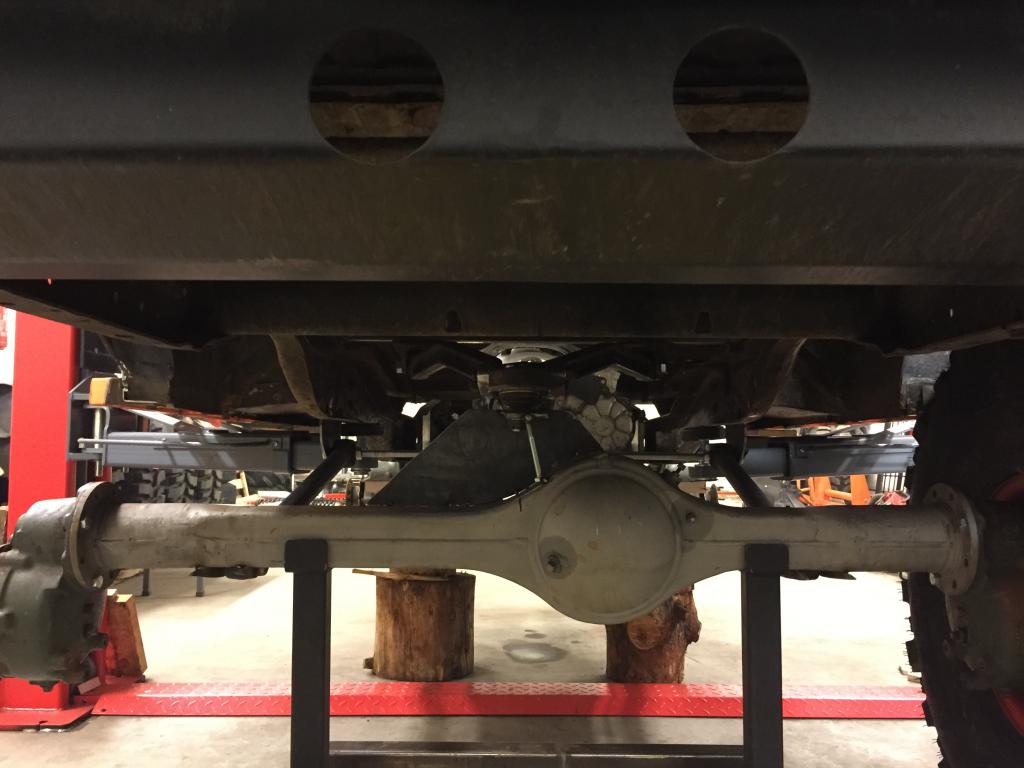

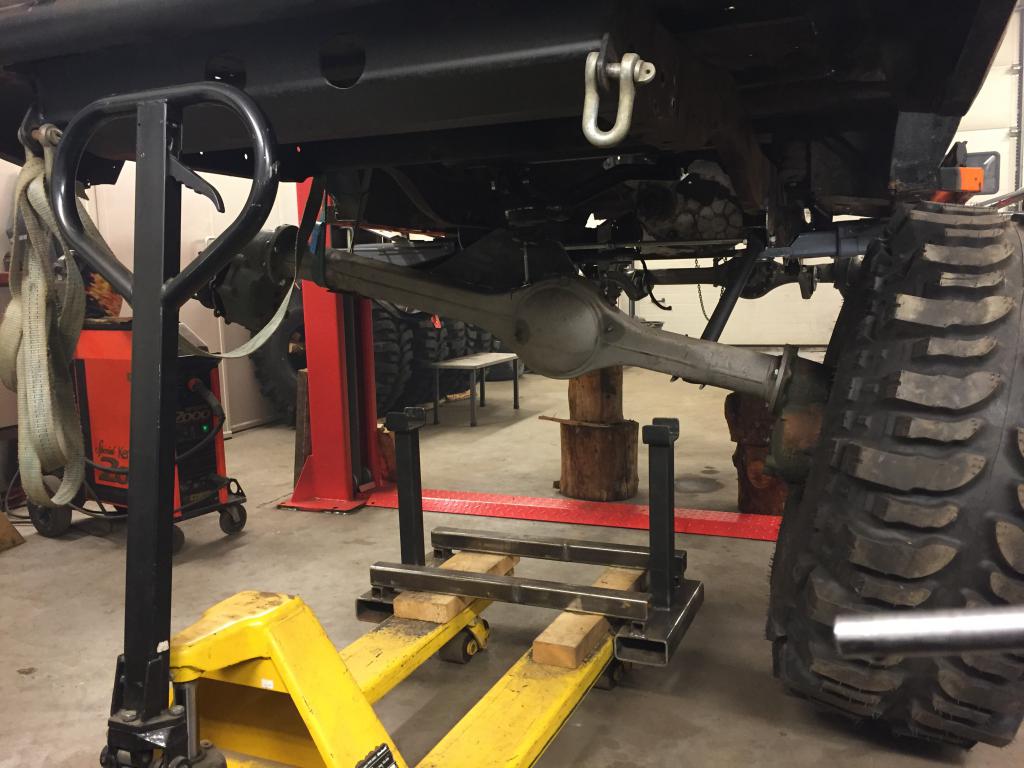

Ny olis taka-akseli heppailtu paikoilleen ja vähän testailtu liikeratoja. Alustan tukivarsien paikkoja kävin kaverin jeepistä vakoileen ja hyvin näyttäs pysyvän kardaanikulmat vakiona läpi liikeradan. Nyt sit kahen vaiheilla laittasko coiloverit runkoaisojen sisä vai ulkopuolelle. Astinlaudan korkeudeksi näytti tulevan 83cm ajokorkeudessa.

http://forums.offipalsta.com/picture...ctureid=170625

http://forums.offipalsta.com/picture...ctureid=170626

http://forums.offipalsta.com/picture...ctureid=170627

http://forums.offipalsta.com/picture...ctureid=170630

http://forums.offipalsta.com/picture...ctureid=170628

http://forums.offipalsta.com/picture...ctureid=170629

Renkaitten väliin laitettiin 35cm halonpätkät venyttään renkaan runkoa jotta helpottas vanteille asennusta.
http://forums.offipalsta.com/picture...ctureid=170624

Tästä tulee kyllä mahtava monsteri!:cool:

Mutta sitten jos nuo akselit osoittautuu heikoiksi, ja vaihdat jotain tosi järeetä tilalle, niin vaadin että samassa yhteydessä tulee myös vielä isommat renkaat!:D

Onneks bogger mallistosta löytyy vielä 10" isompi malli😃 pitäs varmaan olla kaukaa viisas ja mitottaa jo tässä vaiheessa pyöräkotelot "reilun kokosiks"😄

Kannattaa ehkä uhrata pieni hetki sen miettimiselle saisko taka-alatukivarsia laitettua auraavaan malliin. Jos ovat suorassa niin taka-akseli alkaa ohjaamaan ristiriipunnassa.
Toinen tapa ratkoa aihetta on laittaa tukivarret pituussuunnassa vaateriin(tai lähelle, ajokorkeudessa) jolloin vain akseliväli lyhenee ristiriipunnassa, muttei auraa.

Kuvien perusteella asiaa saattaa pystyä kohtuu helpolla mallintamaan, sen suhteen että saako oleellista muutosta aikaan ilman että kaikki menee uusiksi :)

Itsellä sama ongelma omassa viritelmässä ja toista kertaa jos tekisin niin pyrkisin välttämään suoraa asetusta. On tuolla toki pystyny 7 vuotta ajamaan nuinkin :D

En tiedä onko auraavasta asemoinnista mitään haittaa, tehtaalta tulleissa autoissa suora asemointi ei ainakaan merkittävästi vaikuta kun harvemmin ne kovin paljoa joustaa ja taitaa tuo tukivarsien vaaka-asentokin helposti täyttyä.

Edit: kahtelin nuita aiempia kuvia ja ku nosturi mainittiin niin rupesin kahtoon että onko auto ilmassa nosturilla joka ei oo mitenkää kiinni, mutta sehä oliki hitsattu :D

Tota kyseistä asiaa mietinkin ku noita heppailin paikoilleen ja tässä vaiheessa asiaa olis vielä kohtuu helppo muuttaa. Muutamia senttejä tuossa on vielä varaa pudottaa autoa alemmaksi kun saan pyöräkotelot leikattua isommiksi ettei rengas ota kaaren takaosaan kiinni. Tarkotus olis tehdä autosta mahdollisimman matala ettei menis oikeen kiikkanaksi. Juu kyllä se nosturi on kemppiliimalla kiinni lattiassa:D

jos mahtuu, niin ulkopuolelle. Tulee vakaampi ja "tarkempi" jousitusm kun jouset on lähempänä pyöriä.

Ja noita tukivarsien kulmia kans koittais saada enemmän vaakaan vielä tuossa ajokorkeudessa ollessa.

Pelotonta toteuttamista, hiukan skeptisesti suhtaudun noihin samarabase jarruihin ja vanteen offsettiin volvon portaaliboksien kestoikää ajatellen

Muuten hienoa meininkiä

Eiköhän noista samaran jarrusatuloista edes jonkulaiset jarrut saada ku hommaan hydroboosterin niitä käyttämään:) Nuissa mun omissa vanteissa mitkä tulee alle on hiukan parempi tuo offset.

En usko että kyseinen asia tulee onnistumaan Samaran jarruilla, vaikka tuplamäärä onkin. Kyseessä on edelleen Samaran jarrut. Vaikka katsarilla tekisikin laskelmat jarruvoiman riittävyydestä ja korvakkojen lujuustarkastelun, niin ongelmaksi voi nousta se, että sei osaa tulkita niitä. :)

Tästä samasta asiasta mullekkin kitisivät. A. Samaran jarrut eivät ole vertailukelpoiset koska Samara. Ja B. tosiaan vaikka niistä toimittaisikin laskelmat, niin eivät osaa tulkita niitä. Itsekkin ehdotin tuota jarruvoimalaskelmien toimitusta mutta sanoivat suoraan, etteivät kykene niitä tulkitsemaan.

Ratkaisu näkyi olevan tarpeeksi myönteisen konttorin etsiminen jolloin vastaus oli, että eiku katastamaan vaan!

Jos katsastaa aiot, niin ne jarruthan on sitten Gazista Gazellesta ;)

http://en.wikipedia.org/wiki/GAZelle_NEXT

http://eng.gazgroup.ru/buyers/lcv/next/

https://www.youtube.com/watch?v=S6jixtxJ9Go

Kiitos pauli vinkistä😃 sen näkee sit joskus miten tän kans käy.

Asiallinen projekti!!!


Ootko oikeen astemittarilla mittaillu noita kardaaninkulmia?? Itellä on kanssa hdj:n varret+rangen kolmio tossa omassa rojektissa ja siinä kun mittailin noita kulmia ni ääriasennoissa oli aika paljonkin eroa ajoasentoon, vaikka kiinityspisteitäkin muuttelin rungon päässä eri paikkaan. Johtunee siitä että noi varret on aikalailla eri mittaset. Mut niin ne kyl on jostain syystä Hdj:ssä ja rangessa jo vakionakin... Jotenki vaan tuntuu et ei se ristikoitten elinikää ainakaa pidennä jos ne kulmat ei pysy suurinpiirteiden samana jousituksen korkeuden muuttuessa.

En oo sen tarkemmin mittaillut kulmia. Kaverin jeepistä kävin ottaan apumittoja jossa samanlaisilla osilla tehty perän ripustus ja hyvin näyttää tässäkin toimivan. Voin toki lähettää tästä sulle tarkempia mittoja ja kuvia jos niistä olis jotain apua.

Jarruvoimat voi mitata katsastuskonttorilla. Esimerkiksi Elijärven kaivoksen tunneli kuorma-autoista vaaditaan JARRUVOIMAMITTAUSTODISTUS joka ei ole sama kuin katsastuksessa tehtävä jarrujen testaus.

Meinaatko, että joka konttorilta löytyy tuohon laitteet?

Onko ekillä tietoa missä voisin täällä meidän perällä kyseisen toimenpiteen teettää?

Mineconin kiviautot käytin Paattion autokatsastuksessa ja nykyisen firman A-katsastuksessa.

Ja vaikka jarruvoima riittäiskin, saattaa syntyä keskustelua kahden satulan järjestelmästä. Huom. saattaa syntyä, toivottavasti kuitenkaan ei ...

Onhan niitä tuplasatula autoja ihan tehtaan tekemänä, mm. yhteen mitsusippi canteriin oon joutunu tekemään jarruremppaa ja edessä siinä oli tuplaten satuloita.

Onkos nuissa missä on vakiona tupla satulat niin omat piirit satuloille?

Volvo 240 oli fiksut jarrut kun siinä oli eteen yhteensä 4 jarru putkea. Sillä sais tehtyä että joka satulalle ois oma piiri ja yhen hajotessa vielä 3 toimis.

On on, ja isommissa moGeissa kans

komee projekti!! minkä kokoset noi sun vanhat boggerit oli?

Onko Gazellessa samat jarrut kuin Samarassa?
