Maniac4x4 27.08.2015 20:20

Viime päivinä on touhuiltu pikku päivityksiä.. kattopelti kiinnitys saranoilla ja lavalukolla joten saa katon pystyyn ja on helpompi kulkea sen kautta sisälle.
Penkki tuli myös käännettyä 10 astetta enemmän takakenoon ja samalla lavalukot penkin runkoon niin on helpompi pesun ajaksi irrottaa ja saa ulos kuivumaan jos kastuu. Vielä pitäis nascar verkkojen kiinnikkeet tehdä valmiiksi niin alkas oleen pikku hiljaa ehkä maalaus kunnossa.. Olen suunnitellu pulverimaalausta mutta saa nähdä paljonko kustantaa.. pitää nyt ainakin tarjousta vähän kysellä. Osaisko joku sanoo miten onnistuis helposti tuommoset prässäykset konepellin scoopiin niin kuin "malli" koneessa on?

LaaLaa 27.08.2015 23:57

Lainaus:

Alkuperäinen kirjoittaja Maniac4x4 (Viesti 1246060)
Osaisko joku sanoo miten onnistuis helposti tuommoset prässäykset konepellin scoopiin niin kuin "malli" koneessa on?

Se onnistuu "dimpleillä", tuolla keskustelua.
http://forums.offipalsta.com/showthr...ghlight=dimple

Minä sorvasin yhden sarjan viime talvena (29, 44, 57mm reijille), josta ei sitten kauppoja syntynytkään. Lienevätköhän nuo hieman pienet sinun tarpeisiin? 100e oli tuolle sarjalle hinta.

Isompien (yli 75mm reijälle) tekeminen menee pikkusorvilla hieman työlääksi, pitäisi ainakin jostain haalia isompaa (100-200mm) akseli jöötiä aihioksi ja miettiä, millaisella terällä sitä saisi katkottua sorvissa kun nykyisistä loppuu mitta.

tare 28.08.2015 06:02

Hieno laite!!

Maniac4x4 01.09.2015 20:41

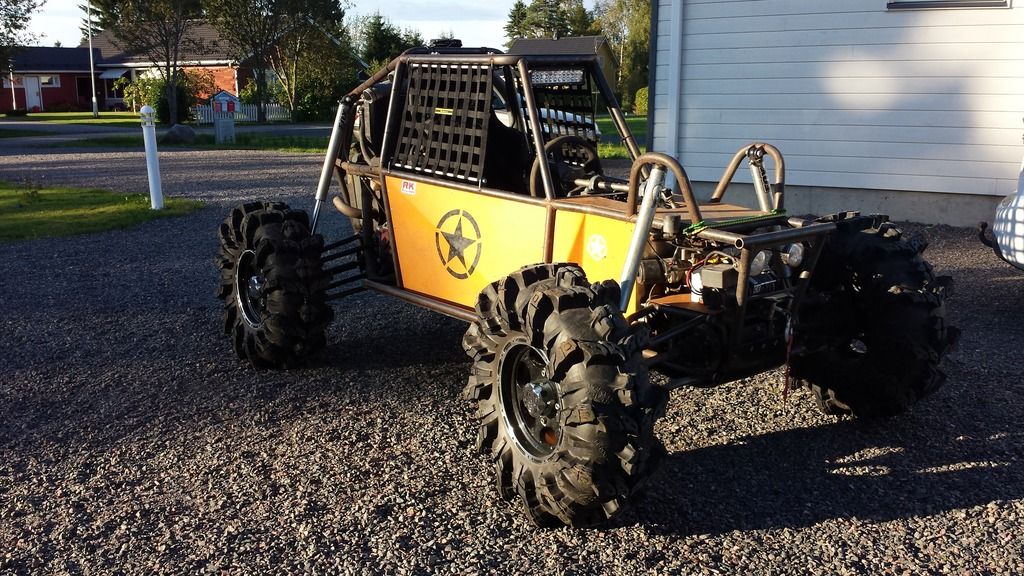

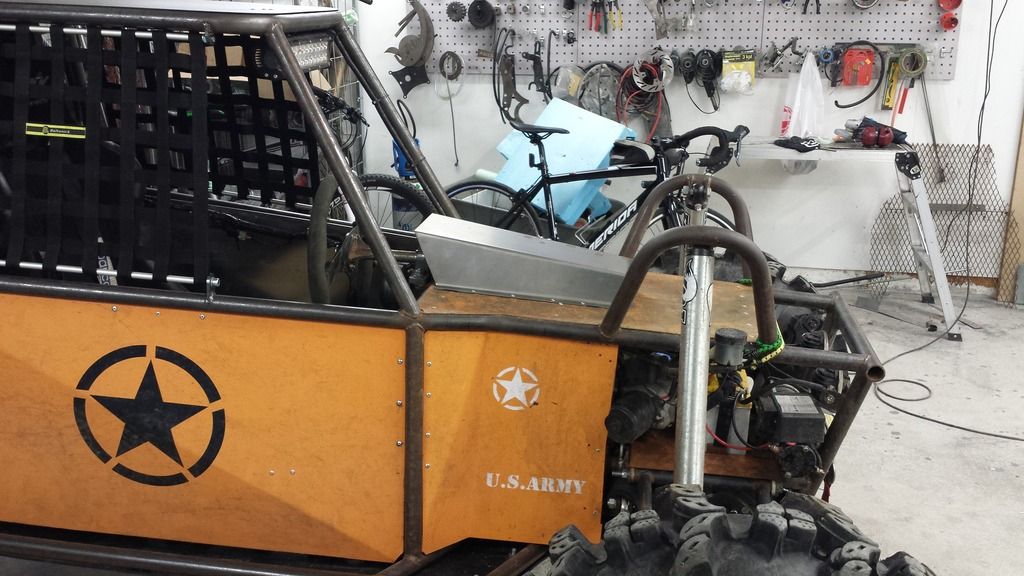

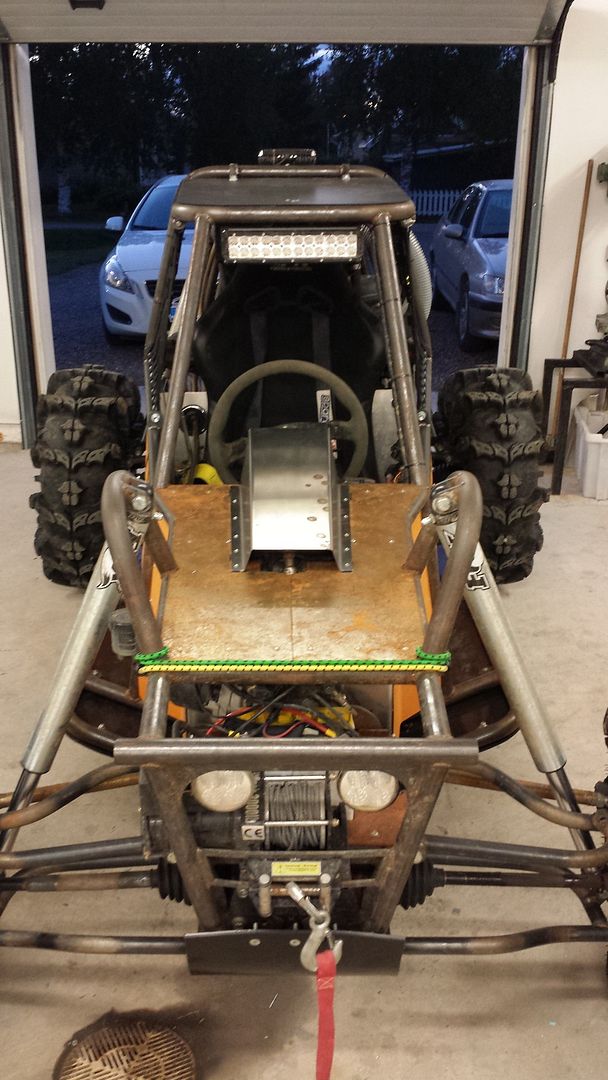

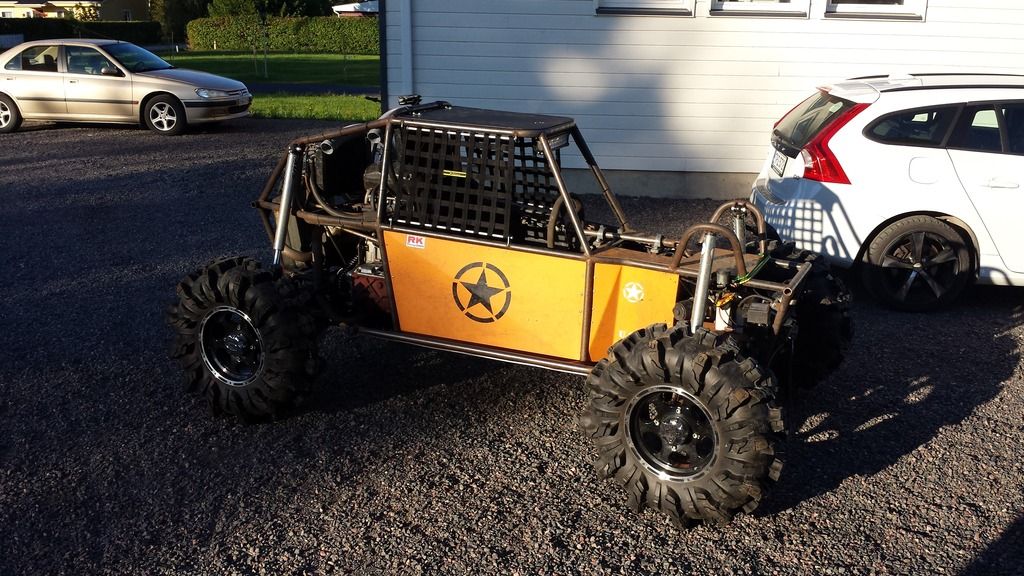

Verkon kiinnitykset ja etupellin päivitystä.. Vetokoukku tuli samalla laitettua jos sitä joskus tarvis..
Osaako joku sanoo minkälaista lukkoa tuossa etuperässä kannattais käyttää.. Asd perää vähän katellut mutta ei löydy kyllä sopivasti ja pitäisi olla vielä varmasti pelaava.. Itse mietin toisena pala lukkoa mutta niitä ei tahdo löytyä mistään tähän hätään.. Tällä koneella tulee niin vähän kilometrejä kuitenkin että kestäis varmasti pitkään myös palalukolla.. Tekeekö niitä joku tämmösiin periin vai onkohan ne "yleismallisia" perä mb190.sestä

http://i1132.photobucket.com/albums/...901_211311.jpg


http://i1132.photobucket.com/albums/...901_211248.jpg

http://i1132.photobucket.com/albums/...831_184149.jpg
http://i1132.photobucket.com/albums/...831_184139.jpg

Jare 02.09.2015 08:32

Thumbs up!! Tää on make peli. Koita nyt jo saada videoo joku kuvaamaan;)

Maniac4x4 09.09.2015 17:10

Kävin tänään taas pikku ajellulla ja kyllä tuntuu että jotain lukkoa etuperään pitäis alkaa suunnitella.. Joskus aikanaan kuulin paikalliselta koneistajalta että tehdä kartio palat hammaspyöriä vasten ja pultti läpi millä saadaan kiristettyä sopiva kitka.. kuvaa ei tuollaisesta löydy mutta tuossa on video mistä näkyy perän sisukset ja noille avoimille puolin siis kartion muotoiset palat jostain kovasta teräksestä onko se mokkia tai vastaavaa? ja porataan tuosta keskitapin läpi reikä ja pultti kartiopalojen välille.. Tällä on tietysti varmaan se ominaisuus että sitten kun pyörähtää kunnolla tyhjää niin sen jälkeen luistaa helpommin ja taas sais kiristellä.. oishan tuo jännä ainakin kokeilla:)



Tuossa vähän pätkää tämän päivän ajoista kamera toimi yksinään.. Näkee hyvin kun aina toinen etupyörä lyö tyhjää.




Lukko edessä jäykistää ohjausta varmaan liikaakin mutta siihen rupesin miettimään miten onnistuis tehdä ohjaus veneen hydrauliohjauksella.
alla linkki minkälaista meinasin.. tai vastaavaa. laitaakaapa infoa voiko tuollainen toimia tai riittääkö teho?

http://www.mc-scatter.com/images/webkuvat/GSMF90W.jpg

http://www.mc-scatter.com/vene-osat-...e-p-46348.html

Kankku 10.09.2015 09:04

videolta katsoessa tuli mieleen että voisi vaikka hieman pudottaa rengaspaineita ja takajousitusta löysentäisin.
hieno on kyllä laite :cool::cool: .
iso peukku tälle !

baxxter 10.09.2015 09:43

Lainaus:

Alkuperäinen kirjoittaja Maniac4x4 (Viesti 1248766)
Kävin tänään taas pikku ajellulla ja kyllä tuntuu että jotain lukkoa etuperään pitäis alkaa suunnitella.. Joskus aikanaan kuulin paikalliselta koneistajalta että tehdä kartio palat hammaspyöriä vasten ja pultti läpi millä saadaan kiristettyä sopiva kitka.. kuvaa ei tuollaisesta löydy mutta tuossa on video mistä näkyy perän sisukset ja noille avoimille puolin siis kartion muotoiset palat jostain kovasta teräksestä onko se mokkia tai vastaavaa? ja porataan tuosta keskitapin läpi reikä ja pultti kartiopalojen välille.. Tällä on tietysti varmaan se ominaisuus että sitten kun pyörähtää kunnolla tyhjää niin sen jälkeen luistaa helpommin ja taas sais kiristellä.. oishan tuo jännä ainakin kokeilla:)

Mikäs siinä jos tykkää purkaa ja kasata, mutta jo pelkästään tuon ristitapin poraamisen takia unohtaisin. Jos siihen reiän saa tehtyä, niin kestääkö sitten mitään? Tä on tietty auton ja mönkijän välimuoto, ettei ihan niin kovilla ole.

Eikös ASD ole hydraulipaineella kiristyvä kitkalukko? Tuohon manuaalikäyttö niin luulis tämänpainoisessa kopperossa kestävän/pitävän? Saako mersun perään muita lukkoja? Kytkettävän lukon kanssa ei välttämättä tarvitse ohjaukseen lisää voimaa.

Lainaus:

Lukko edessä jäykistää ohjausta varmaan liikaakin mutta siihen rupesin miettimään miten onnistuis tehdä ohjaus veneen hydrauliohjauksella.
alla linkki minkälaista meinasin.. tai vastaavaa. laitaakaapa infoa voiko tuollainen toimia tai riittääkö teho?
Eikös tässä ole jonkinlainen ohjaustehostin? Jos tehostus on ennen hammastankoa, tulee jossain kohtaa hammastangon kesto vastaan vaikka voimaa lisäisi. Tuollainen perämoottorin hydrauliohjaus ei tuo voimaa sen kummemmin lisää, kyllähän jos jaksaa ja ehtii rattia pyörittämään niin voimaa tulee..
Yks vaihtoehto tämmönen tehostin: http://www.heystee-automotive.com/parts/pas/pas.htm jos vaan joku tekee vastaavaa sopivassa kokoluokassa?
Tai ohjaustehostetut mönkijät?, ei varmaan ihan halpoja mutta miten toimivat?

Mutis 10.09.2015 22:53

En tuota venekäyttöön tehtyä hydrauliikkaohjausta laittaisi. Veljen uppoumarunkoisessa veneessä on hyde ohjaus mikä toimii siinä käytössä. Eli peräsin ei väännä vastaan, mutta ei ole erityisen kevyt pyöritellä rattia ja autokäytössä olisi varmasti melko huono ratkaisu vaikka voimaa saisikin.

poksutin 11.09.2015 05:17

Takana näytti jousitus olevan melko jäykkä...

Lassard 11.09.2015 07:21

C-Corsassa on sähköinen ohjaustehostin, jota hatarasta ulkomuistista muistelen käytetyn joissain historic-kilpureissa. Ei siis ihan mahdoton sovellettava.

Pajares 11.09.2015 10:13

Lainaus:

Alkuperäinen kirjoittaja Lassard (Viesti 1249120)
C-Corsassa on sähköinen ohjaustehostin, jota hatarasta ulkomuistista muistelen käytetyn joissain historic-kilpureissa. Ei siis ihan mahdoton sovellettava.

Corsa b/c

Siihen saa tommosen tehostuksen määrän säädönkin.
http://www.rallywiz.com/Shop/index.p...&product_id=21

http://www.rallywiz.com/images/corsa...ing_column.jpg

Maniac4x4 11.09.2015 19:26

Juu videolta itekki tajusin että taka pumput on aika jykkänä ehkä juuri näiden iskareiden ominaisuus.. kun laskee paineita perä taas putoaa äkkiä liikaakin mitä ei tarvis kyllä tehdä.. nyt pitäis olla aika lailla tukivarret suorassa.. pitää nyt kokeilla tiputtaa paineet vaikka 14-15bar tällä hetkellä noin 16bar.

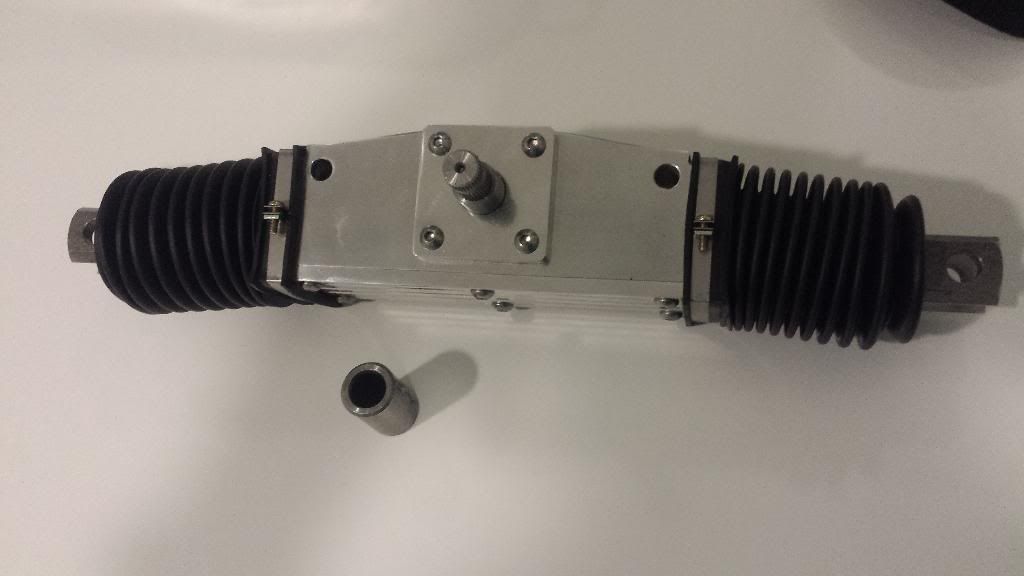

Sähkönen (mönkijän 700-1000cc) ohjaustehostinhan tässä onkin ja perässä putkirunkoon suunniteltu hammastanko missä on muistaakseni 1.5 kierrosta laidasta laitaan.. toki rattiakselia vois vähän välittää niin sais samalla lisää voimaa..

Juu tuota 90hv perämoottorin hydrauliohjausta meinasin just sillä kun näytti että siinä ei ole läppäventtiiliä mikä sulkee sylinteriltä tulevan väännön.
Isommat pumput näytti olevan tuollaisella takaiskuläpällä.


http://i1132.photobucket.com/albums/...114_164317.jpg

http://i1132.photobucket.com/albums/...ustehostin.png

http://www.alibaba.com/product-detai...38.35.1.K32LlP

Borg 12.09.2015 07:23

Rengaspaineet ja jousituksen jäykkyys pisti silmään täälläkin. Pienemmillä paineilla meno on hytissäkin vähän pehmeämpää.
Hieno laite kaikinpuolin.

poksutin 13.09.2015 08:42

Eikö takapumppuja ole mahdollista laskea... jos pudottais painetta ja laskis pumppua sen verran että korkeus pysyis samana? Meneekö ihan pöllöksi :D

Maniac4x4 13.09.2015 20:54

Lainaus:

Alkuperäinen kirjoittaja poksutin (Viesti 1249631)
Eikö takapumppuja ole mahdollista laskea... jos pudottais painetta ja laskis pumppua sen verran että korkeus pysyis samana? Meneekö ihan pöllöksi :D

Vetonivelet pääsee lukittuun jos pudottaa tai sitten pitäs olla vyöt millä rajottaa ala rajaa..
Paineet olikin 0.5bar pudotin 0.2bariin. Ja samalla tiputin iskari paineet 12-13bar. Saa nähdä milloin nuo renkaat pyörähtää vanteilla mutta nuo on kyllä todella jäykkä runkoiset niin ei välttämättä helposti irtoa. pitää alkaa kattelemaan lukko vanteita jos näin käy..

88 14.09.2015 16:14

Öljyn määrää vähentämällä saat takatikuista pehmeämmät.

Kankku 15.09.2015 06:32

Lainaus:

Alkuperäinen kirjoittaja 88 (Viesti 1249923)
Öljyn määrää vähentämällä saat takatikuista pehmeämmät.

Ei toiminut ainakaan mulla silleen että itse huomaisi,mutta kun vaihtoi ohkasemmat
Öljyt tikkuihin niin alkoi pehmenemään.

Maniac4x4 15.09.2015 07:22

Mitä öljyä noissa käytetään? Ja mitä kannattais käyttää jos notkeammat laittas.
Paljonkohan noihin kannattais laittaa?


Part # Type Travel Oil Volume (cc) Ext. Length (in) Col. Length (in) Shaft (in)
FOX-980-02-013-A Air Shock 4.0" 110cc 15.29" 11.29" 1.250"
FOX-980-02-014-A Air Shock 4.5" 135cc 16.29" 11.79" 1.250"
FOX-980-02-015-A Air Shock 5.5" 150cc 18.29" 12.79" 1.250"
FOX-980-02-016-A Air Shock 8.5" 200cc 24.09" 15.59" 1.250"
FOX-980-02-018-A Air Shock 10.0" 225cc 27.19" 17.19" 1.250"
FOX-980-02-019-A Air Shock 12.0" 270cc 31.09" 19.09" 1.250"
FOX-980-02-020-A Air Shock 14.0" 300cc 35.09" 21.09" 1.250"
FOX-980-02-236-A Air Shock 16.0" 370cc 39.59" 23.59" 1.250"
FOX-980-02-238-A Air Shock 18.0" 415cc 44.59" 26.59" 1.250"

Length (in) Shaft (in) Cylinder Type
SAW-52700-110 10" 26.94" 16.99" 1 3/8" Smooth
SAW-52700-112 12" 30.94" 18.99" 1 3/8" Smooth
SAW-52700-114 14" 34.94" 20.99" 1 3/8" Smooth
SAW-52700-116 16" 38.94" 22.99" 1 3/8" Smooth
SAW-52700-118 18" 42.94" 24.99" 1 3/8" Smooth


Oil Levels
Shock Part # Travel Comp Ratio Stock Vol. Stock Vol. Vol. Ext. Vol. Comp.
SAW-52700-108 8" 4.0 165ml/cc 5.61oz 370ml/cc 216ml/cc
SAW-52700-110 10" 4.0 190ml/cc 6.46oz 456ml/cc 256ml/cc
SAW-52700-112 12" 4.0 215ml/cc 7.31oz 542ml/cc 297ml/cc
SAW-52700-114 14" 4.0 240ml/cc 8.16oz 632ml/cc 338ml/cc
SAW-52700-116 16" 4.0 250ml/cc 8.50oz 718ml/cc 365ml/cc
SAW-52700-118 18" 4.0 275ml/cc 9.35oz 804ml/cc 406ml/cc

Rak 15.09.2015 07:27

Miten säädät painetta tikuissa?

Ajopainehan ei muutu mihinkään korkeudesta riippumatta koska se muodostuu tikkujen päällä olevasta painosta. Korkeus tulee kaasun ja öljyn määrästä.

Noitahan saa erilaisilla vaimennuksen shimmipakoilla ja pystyyhän niitä itekkin tukkaamaan.
Onko edessä ja takana samat shimmit ja onko niitä sen kummemmin valittu?

http://www.pirate4x4.com/tech/billavista/PR-Airshox/

Mutta kuten todettua öljyn määrän vähentäminen pienentää sisäänpainumisen progressiivisuutta ja ohkasempi öljy pienentää vaimennusta.

Rak 15.09.2015 07:32

http://www.motonet.fi/fi/kategoria/4...313/Keulaoljyt

http://www.motorshop.fi/product/FOX-...litra-%29.html

En tiedä mutta veikkaisin että tuota 5w:tä niissä on. Tai tuota kelkan foxeihin olen tukkinut ja silloin ainakin taisi olla foxin käyttämä perusöljy.

Häänrik 15.09.2015 08:22

Lainaus:

Alkuperäinen kirjoittaja baxxter (Viesti 1248905)

Eikös ASD ole hydraulipaineella kiristyvä kitkalukko? Tuohon manuaalikäyttö niin luulis tämänpainoisessa kopperossa kestävän/pitävän? Saako mersun perään muita lukkoja? Kytkettävän lukon kanssa ei välttämättä tarvitse ohjaukseen lisää voimaa.

Tuo mersun asd on kyllä aika raju toimiakseen noin. asfaltilla kun kuovittaa nii se lukko aiva räjähtää päälle ja sitte mennää sladissa :D ja eikös se toimi alipaineella? meinaan sen näkönen kello siinä murikan päällä on. pitääpäs kaivaa tuosta moottorinluovuttajamersusta se perä pois ja tutkia miten se toimii, voisin kyllä väittää että alipaineella, muuten ei oo kyllä tietoa millanen mekanismi kuorien sisällä sitten on.

Edit: jos se nyt sattuiskin toimiin hydrauliikalla niin mulla olis tosi pieni nyrkinkokonen hydraulipumppu ylimääräsenä, varmaa just tuollaseen käyttöön sopiva ja jaksaa motskarin kone veivata :D toimii haarukka-akselilla eli ei mikää kiilahihnaviritys

Maniac4x4 15.09.2015 11:14

Lainaus:

Alkuperäinen kirjoittaja Häänrik (Viesti 1250081)
Tuo mersun asd on kyllä aika raju toimiakseen noin. asfaltilla kun kuovittaa nii se lukko aiva räjähtää päälle ja sitte mennää sladissa :D ja eikös se toimi alipaineella? meinaan sen näkönen kello siinä murikan päällä on. pitääpäs kaivaa tuosta moottorinluovuttajamersusta se perä pois ja tutkia miten se toimii, voisin kyllä väittää että alipaineella, muuten ei oo kyllä tietoa millanen mekanismi kuorien sisällä sitten on.

Edit: jos se nyt sattuiskin toimiin hydrauliikalla niin mulla olis tosi pieni nyrkinkokonen hydraulipumppu ylimääräsenä, varmaa just tuollaseen käyttöön sopiva ja jaksaa motskarin kone veivata :D toimii haarukka-akselilla eli ei mikää kiilahihnaviritys


Onko sulla tuo asd ylimääräisenä / jouten.. siitä voisin olla kiinnostunut.. mikä välitys siinä on? mulla on tällä hetkellä 3.64 lukko ois hyvä kun sitä tarvii käyttää vain maastossa silloin kun 3 pyörällä meno loppuu..

Kävin just ajelemassa ja ei voi olla todellista tutussa kohtaan sain molemmat takavetarit poikki 2min sisällä! toiselta puolen napsahti mielestäni aika helposti ja tietysti olin vaikeessa paikassa piti rueta tosissaan yrittämään ettei vinssiä tarvi ja muutama veto niin toinenkin puoli paukahti:mad::mad::mad:.. Älähän mittään tunnin vinssailun jälkeen päästiin helpommille ajopaikoille ja nokka kohti autoa yks vetosena.. 100m ennen autoa montusta annoin vähän happia koneelle ettei tarvis vinssata ja jälleen paukahti:mad: nyt meni etuvetarista vetonivel.. ei muutakuin vinssillä autolle:)
tämmöstä tällä kertaa.. ei kuitenkaan kumpikaan vetari hajonnut hitsauksesta /saumasta vaan tehtaan akseli suoraan poikki.

Maniac4x4 15.09.2015 11:24

Edit: jos se nyt sattuiskin toimiin hydrauliikalla niin mulla olis tosi pieni nyrkinkokonen hydraulipumppu ylimääräsenä, varmaa just tuollaseen käyttöön sopiva ja jaksaa motskarin kone veivata :D toimii haarukka-akselilla eli ei mikää kiilahihnaviritys[/QUOTE]


Juu kyllä se hydraulisesti ohjataan päälle. Ilmeisesti ohjaustehostin on 2 osainen ja toisesta lohkosta lähtee öljynpaine perälle.

Toki myös hydraulipumppu kiinnostaa on ollutkin suunitelmissa että ottais pulssi anturin puolelta kampiakselista hamashihnalla vedon jollekkin hydraulipumpulle sillä sais samalla välitettyä pumpun kierrokset puoleen kun tämmöinen kone kiertää noin 14000/min. ajattelin että josain vaiheessa teen ohjauksen hydrulisylintereillä ja samalla tietysti haaveena nelipyörä ohjaus. tuottoa varmaan pitäis olla aika lailla kun offikäytössä on kierrokset kuitenkin aika matalat..

baxxter 15.09.2015 15:25

Lainaus:

Alkuperäinen kirjoittaja Maniac4x4 (Viesti 1250117)
tämmöstä tällä kertaa.. ei kuitenkaan kumpikaan vetari hajonnut hitsauksesta /saumasta vaan tehtaan akseli suoraan poikki.

Kuinka läheltä hitsaussaumaa katkesi? Ja kyllä kepit voi siellä väsyä ja murtua pikkuhiljaa, kunnes tulee se viimeinen niitti ihan helpossakin paikassa. Jos nivelet on uusia tarvikkeita, voi niiden laatu olla ihan mitä tahansa..
