No ni, gummit haettu Jeeppiin eli alle tulee Super Swamperin 37/14-16 Irokit 16x12 beadlock vanteilla.

Liite 37109Liite 37110

Kunhan nuo vanteet saapuu pääsee näkemään millaset pallot noista tulee...

Leveä tulee.......
16/38.5-15 TSL:t 12" beadlock vanteilla...... Muistaakseni vajaa 220cm oli kyljistä mitattuna.
Vai milla ET:llä sun vanteet on?

http://forums.offipalsta.com/picture...ictureid=88323

Backspace jotain 93mm luokkaa eli oisko ET jotain -66 luokkaa äkkiseltään taulukosta katottuna? Pitää noita sovittaa
alle ja jos näyttää että vois ottaa sisemmäs pitää säätää tuota vanteen keskiötä sopivalle syvyydelle.

Varmaan saman verran miinusta oli noissa Maajussilta lainassa olleissa.
0 ET on aika sopiva, Killer-Wo:lla on nyt Comanchessa 9x17 vanteet 0 ET:llä.

Voi olla että pitää säätää tuota hieman, muuten näyttäs tuon sun kuvan perusteella että osalla reiteistä joutuu kulkemaan äänisahapartio edellä :D

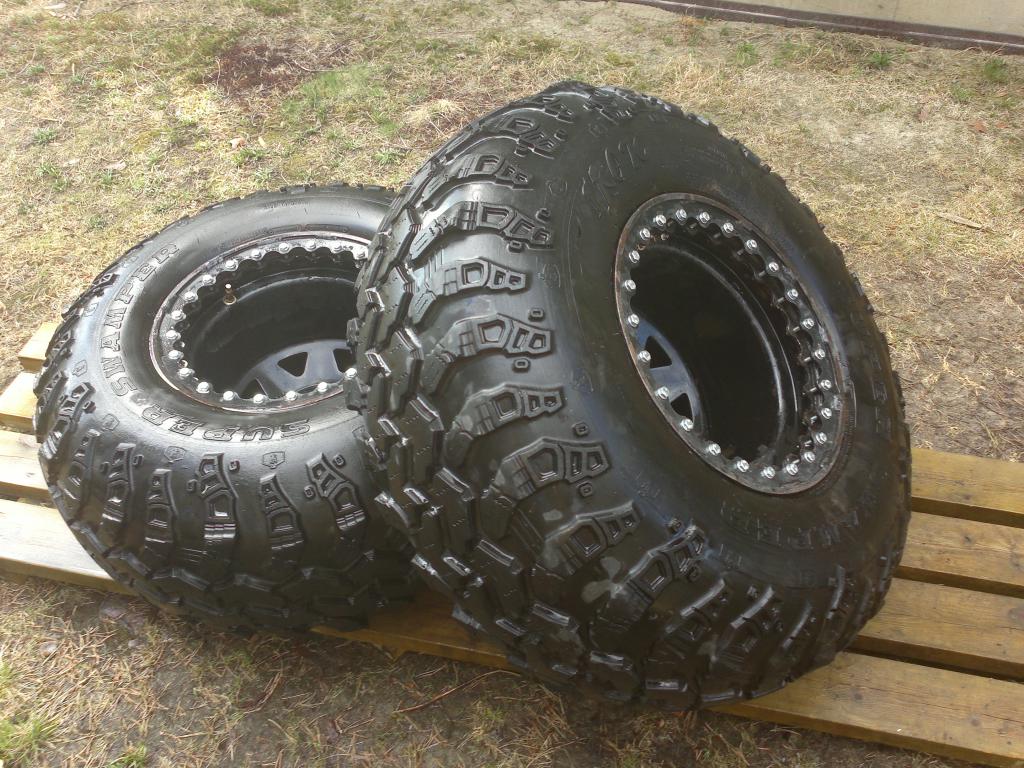

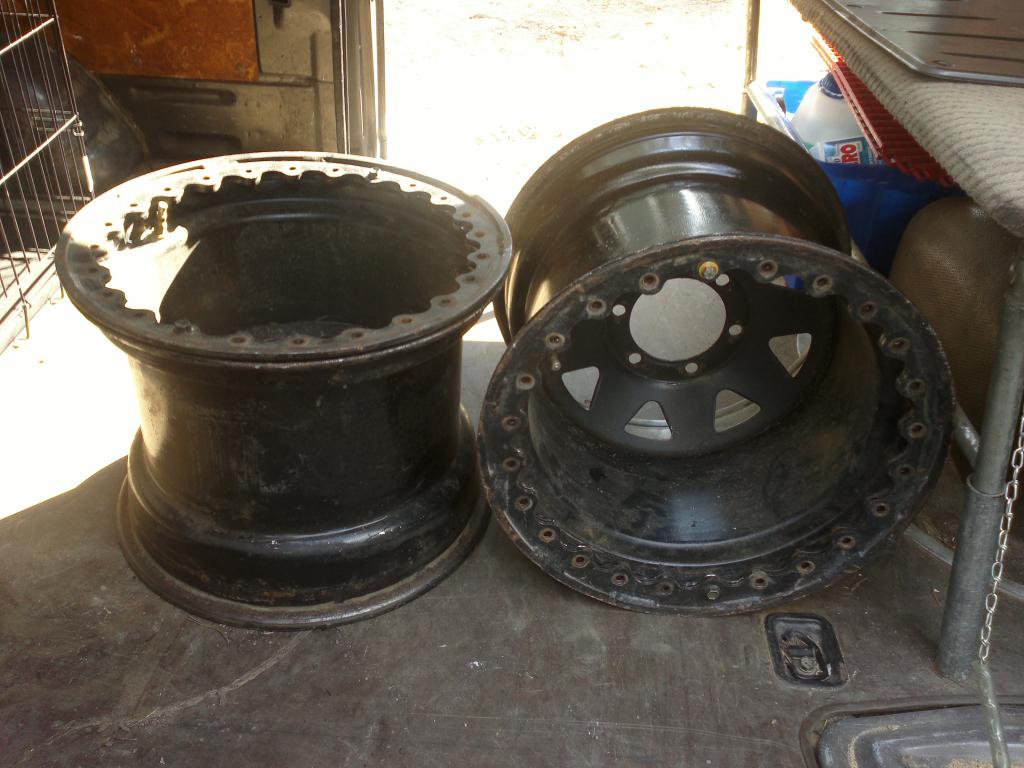

No niin, tänään tuli matkahuollossa nuo 16x12 BL vanteet:

Liite 37168

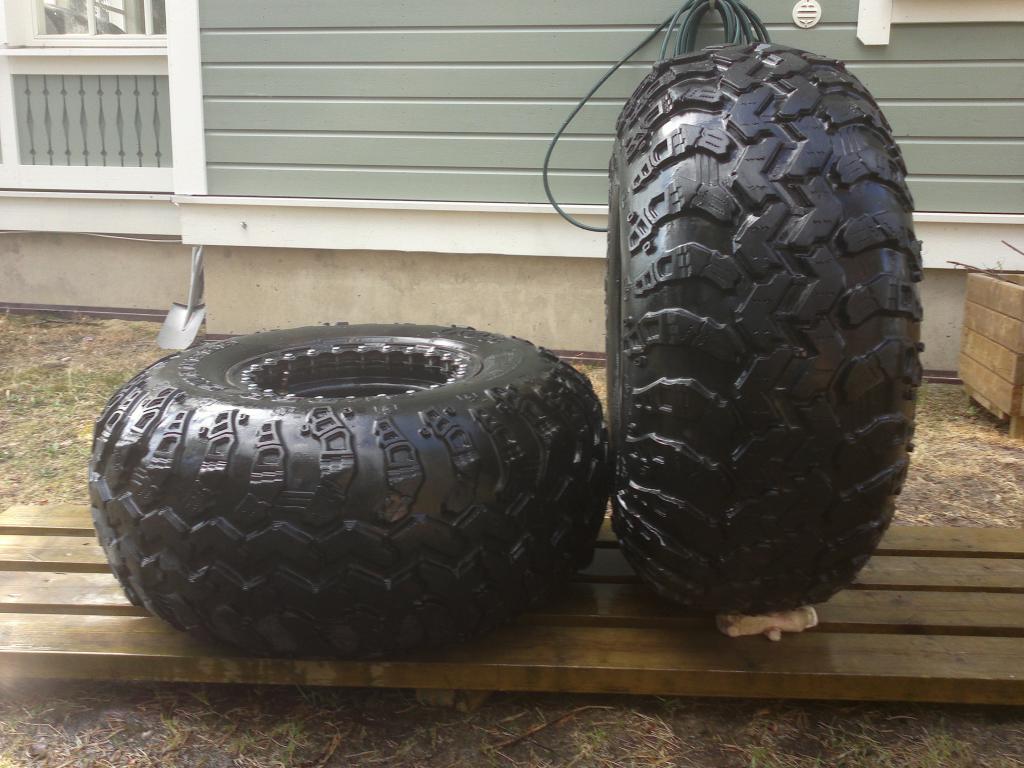

Pitihän se kaks kumia punnertaa päälle jotta saa taka-akselille kumit ja sirkkelit siirtää etuakselin tekoa varten eteen:

Liite 37169Liite 37170

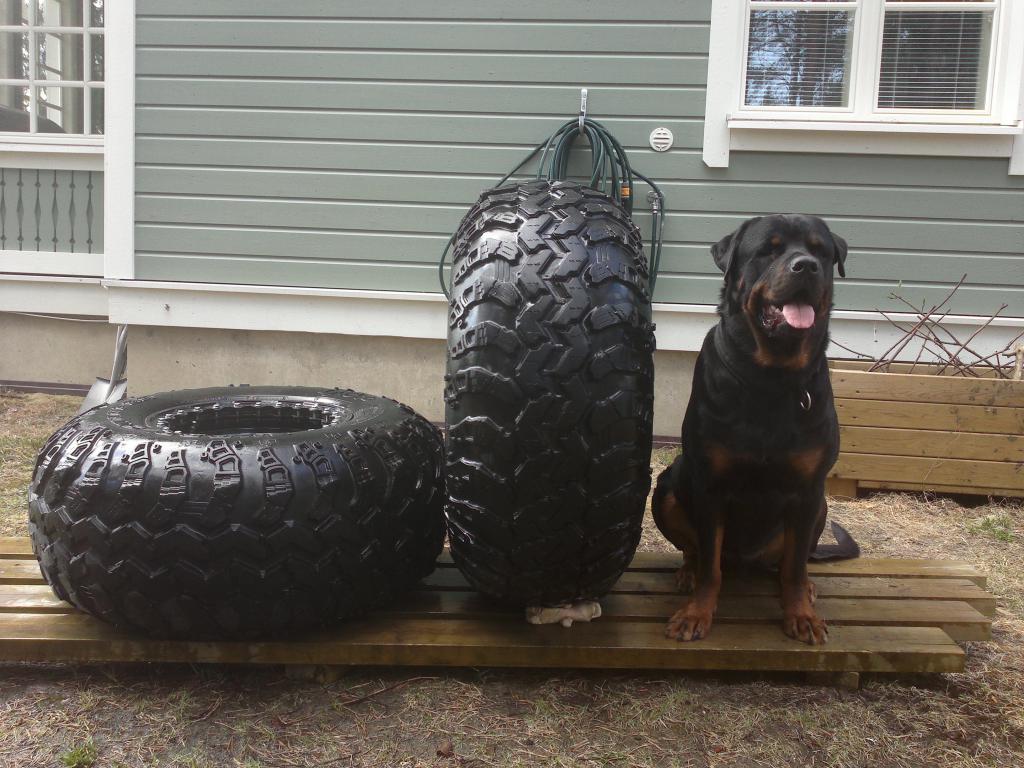

Meni aika palloks :eek: Rullamitalla mitattuna 2 bar paineilla korkeus 905mm ja koko renkaan leveys 400mm.

Irokin alla olevan 'kiilalateksipossun' omistajakin eksyi kuvaan poseeraamaan :D

Liite 37171


Jos sitä sais vlopun aikana tuota etuakselia eteenpäin tässä...

Ehtihän sitä jotain pientä nyt illastakin puuhata eli pääsin etuakselin kimppuun.

Ekana ajattelin tehdä nuo jousipedit ja iskarin kiinnitykset. Siitä sitten alatukivarsien kiinnikkeiden kimppuun.
Budjetti ei anna periks vaihtaa noita Bilsteinin iskareita normaalilla alapäällä oleviin joten Jeepin iskarinkiinnitys tuli kopioitua tuohon uuteenkin.
Jos ei tunnu toimivan niin muutetaan sitten.

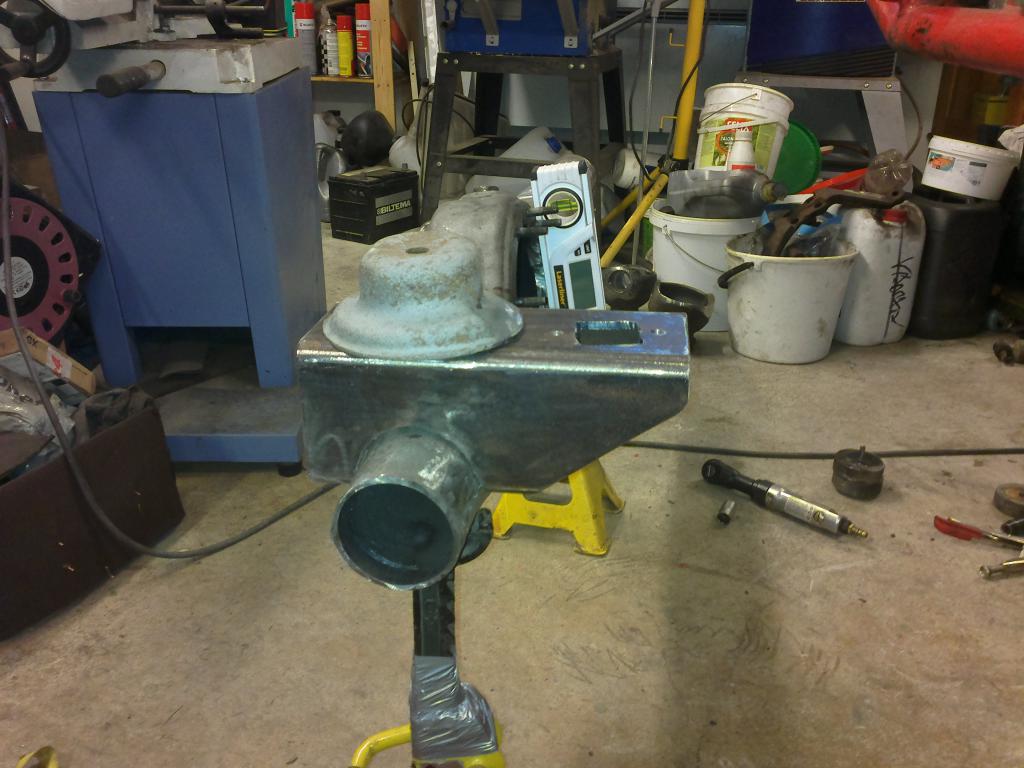

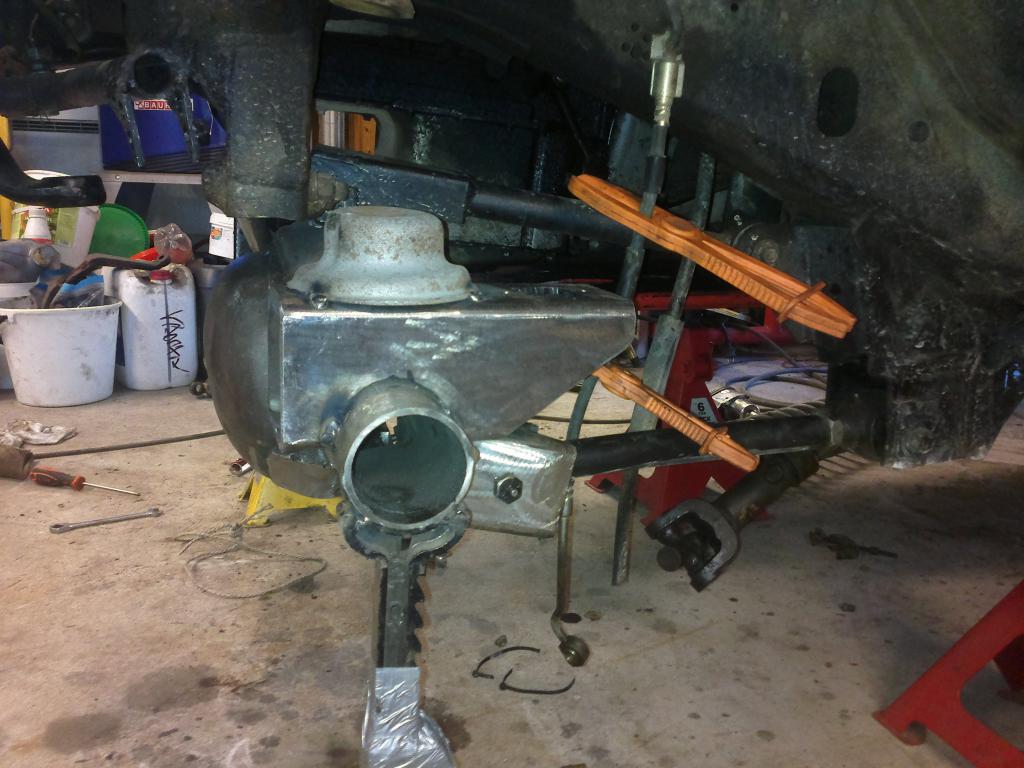

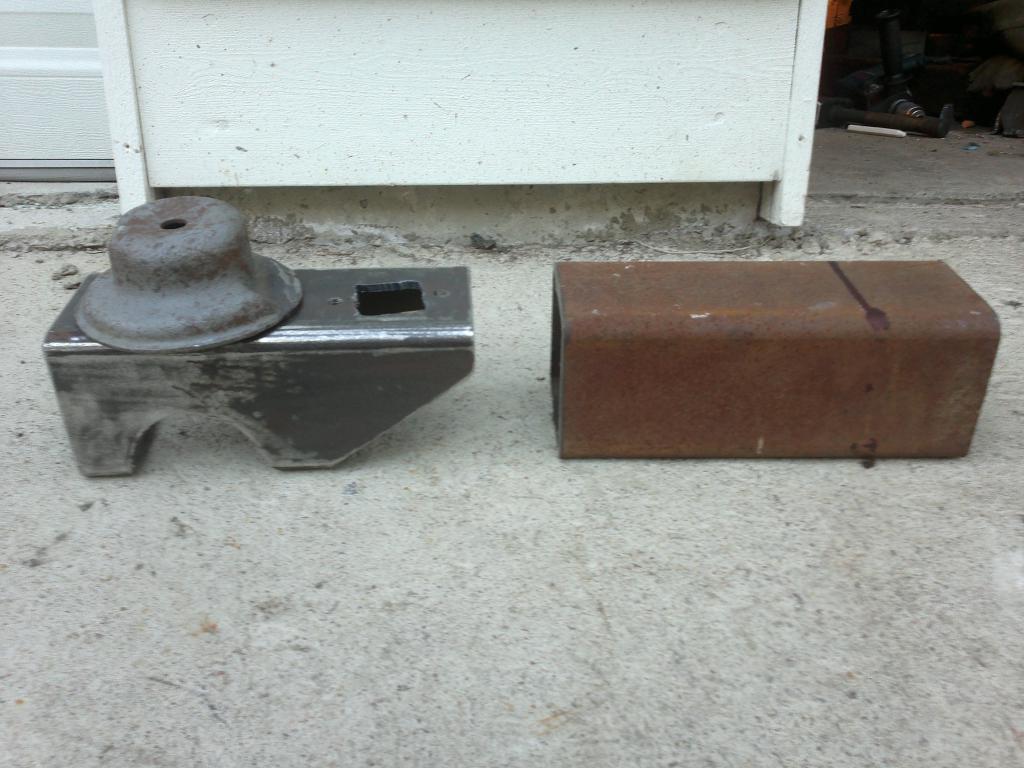

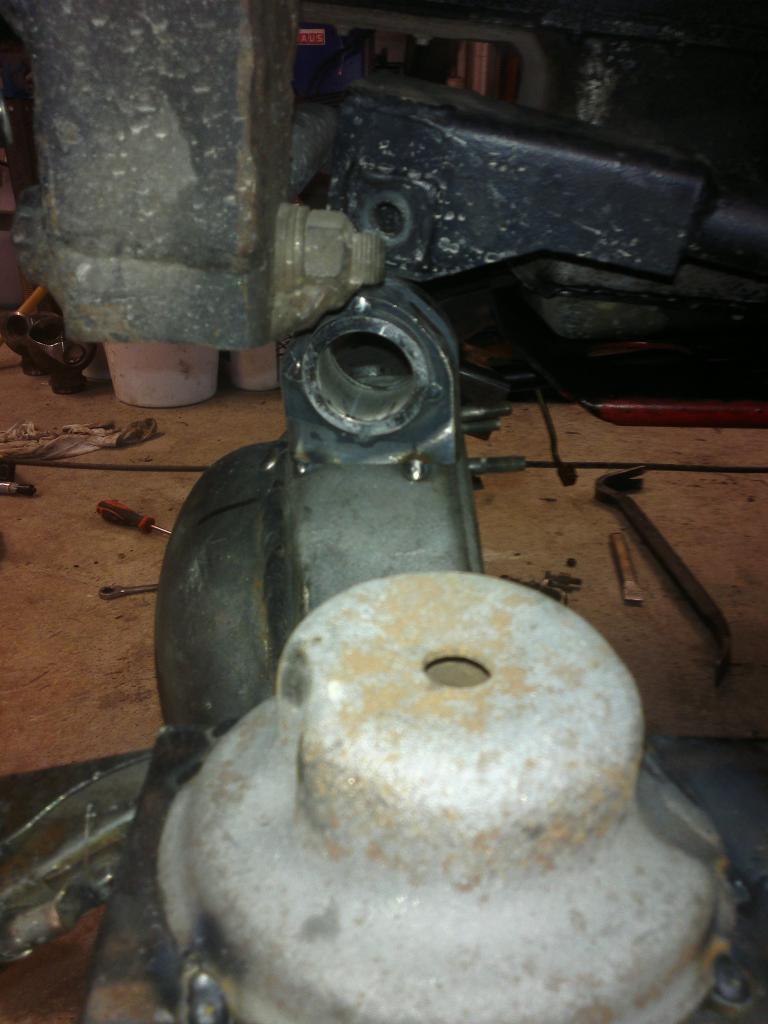

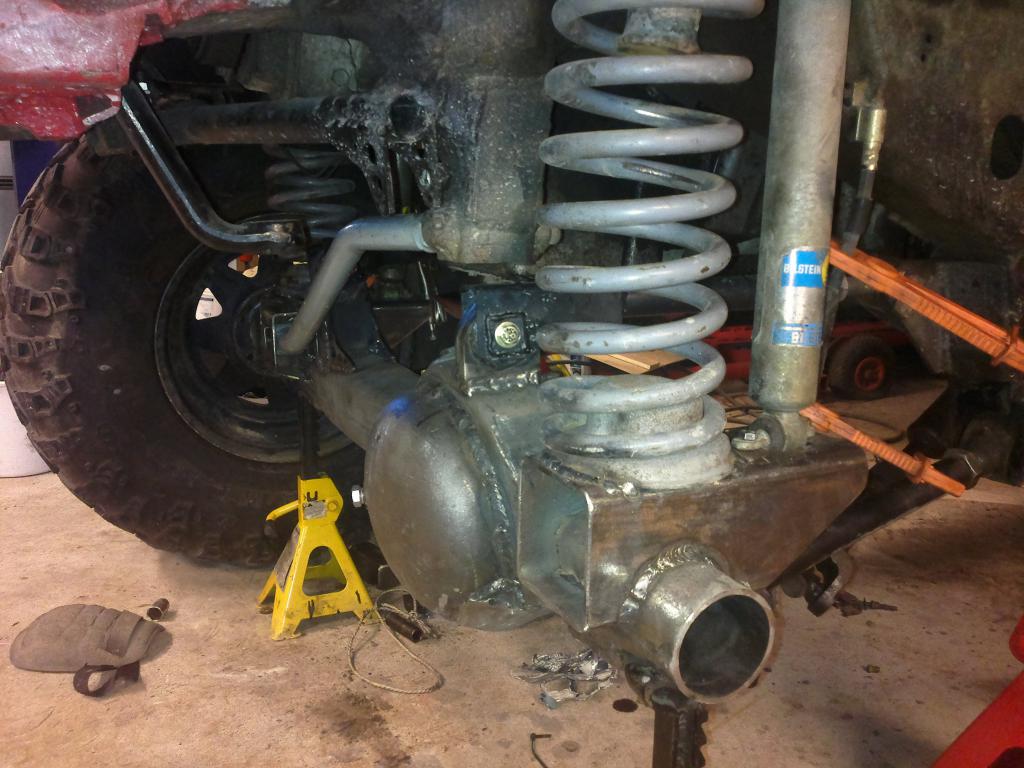

Jousipedit tulee nyt 100x100x5 neliöpalkista + palkin päälle hodarin jousilautanen. Tuossa alustava kuskin puolen jousipeti:

Liite 37172Liite 37173Liite 37174

Pedit tulee nyt jousien suhteen akseliputken keskelle eikä etupuolelle kuten Jeepin akselissa on vakiona jotta tuo jousi tulee järkevämpään asentoon.
Paikalla näkee sitten vieläkö iskarit passaa paikoilleen kun peti on liikkunut taaksepäin...

Eli mittasin pinionin kulman ennen Jeepin akselin purkua ja nyt hodarin akseli on 'penkissä' samassa kulmassa kun teen kiinnikkeet alustavasti.
Heftaan kaikki paikoilleen ja käytän alla, muutetaan sitten tarvittaessa ennen pysyvästi paikoilleen neulomista.

Jos sitä sais huomenna kopioitua samanlaisen vänkärin puolelle, heftaisi ne kiinni ja alkas suunnitteleen niitä alatukivarsien kiinnikkeitä

Se on sitten vihoviimienen hermonmenetys tuommoinen lateksipossu.. Kyllä kun meillä antaa Rotikoille tuon käsittelyyn niin alkaa semmoinen sian vinkuminen että oksat pois. Mutta koirista se on mukava

Juu, siihen on oikein oma tekniikka miten sitä pitää sisälläkin lattiaan torpata kävellessä että koko kämppä raikaa röhkinästä :D

Kauanko teillä on noi possut röhkiny? Meillä ei tunnu mikään kestävän:( Heti kun saa uuden niin sitä vingutetaan hetki ja jauhetaan niin kauan että tulee hiljasta.

Meillä on pikku hiljaa opittu ettei kannata pahoinpidellä lateksipossuja, tulee muuten hiljasta :D

No jotain tänäänkin saatu aikaseks...


Aamusta tuli jumpattua kaikki Irokit vanteille, kuulat sisälle, beadlockit paikoilleen ja ilmat sisään. Siellä ne ny varastossa oottelee tositoimia...

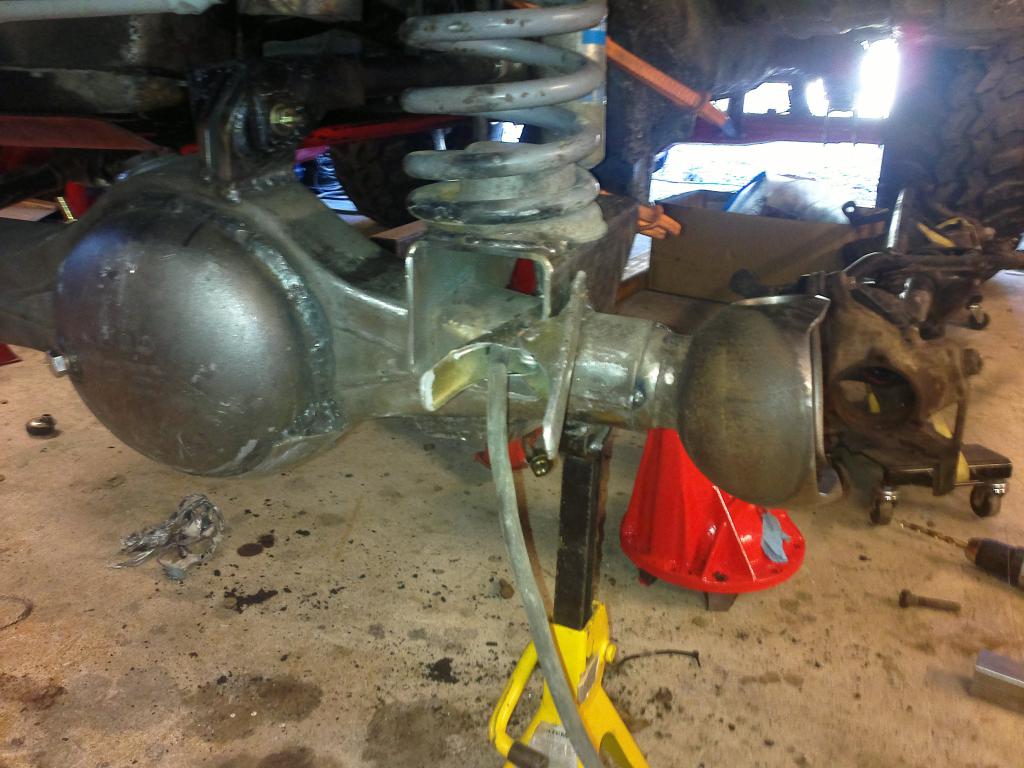

Sen jälkeen kopioin tuon jousipedin jousilautasineen tuonne vänkärin puolelle:

Liite 37181Liite 37182

Tuo kun oli selvä pyöräytin banjon nurinkurin ja erinäisten mittausten ja virittelyiden jälkeen tekasin alatukivarsille kiinnikkeet:

Liite 37183Liite 37184

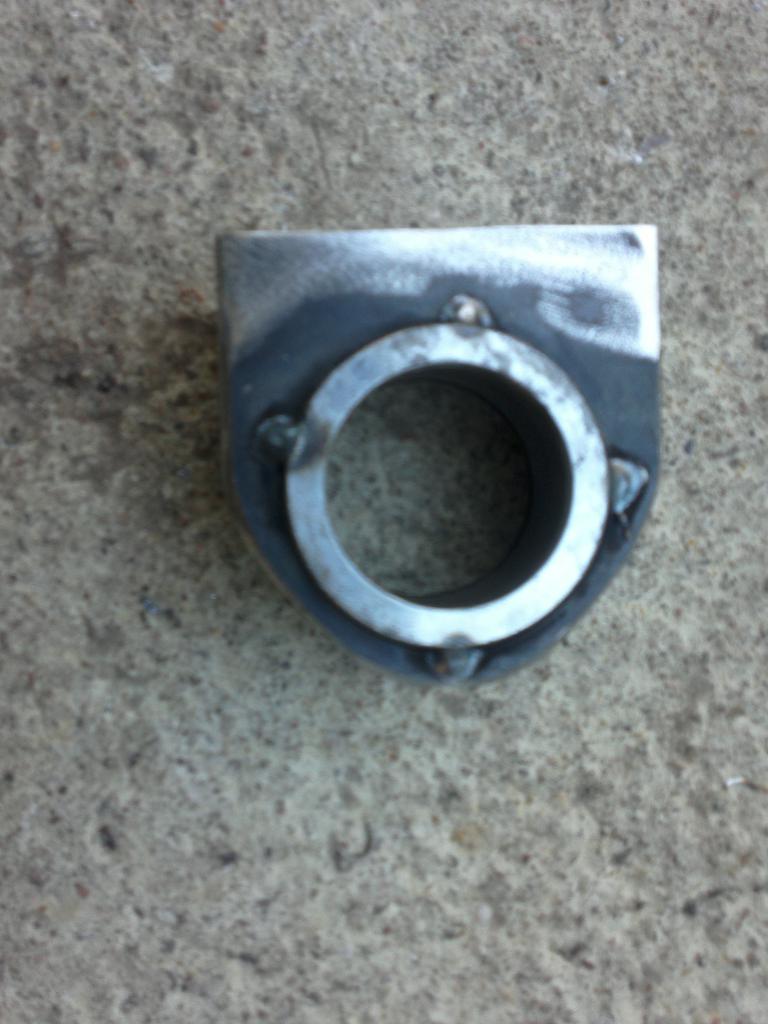

Noista pitää vielä sheivata ylimääräset pois ja pyöristellä vähän. Samoten yläpuolen aukkoa pitää isontaa jotta tukivarren liikevara lisääntyy.

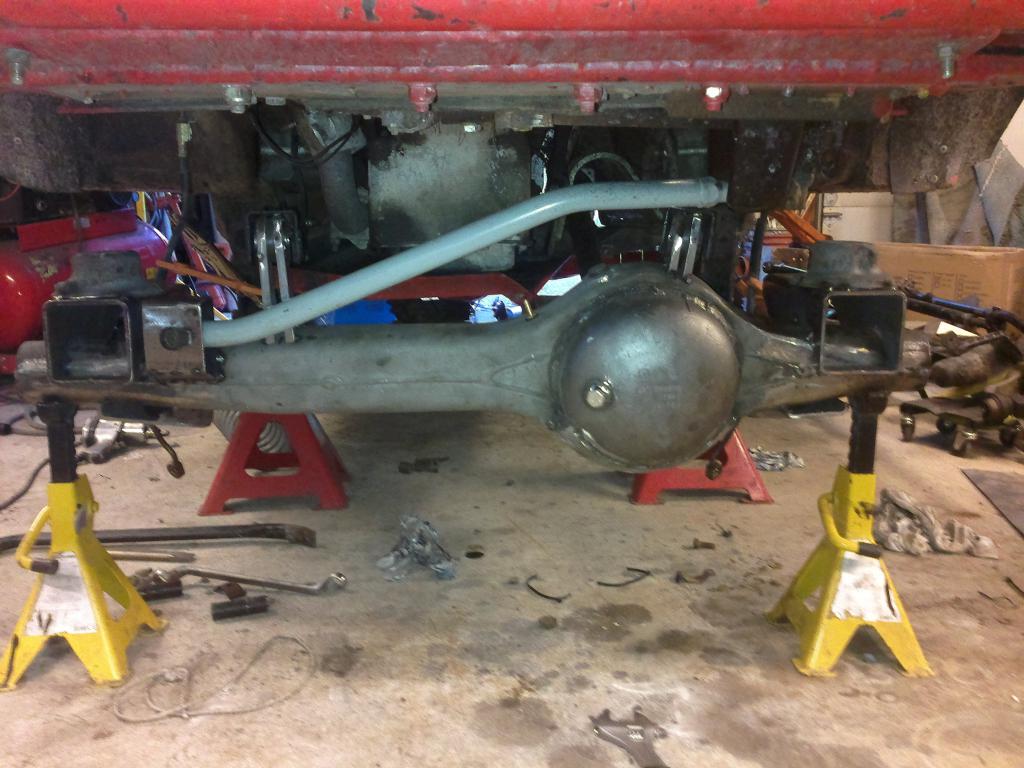

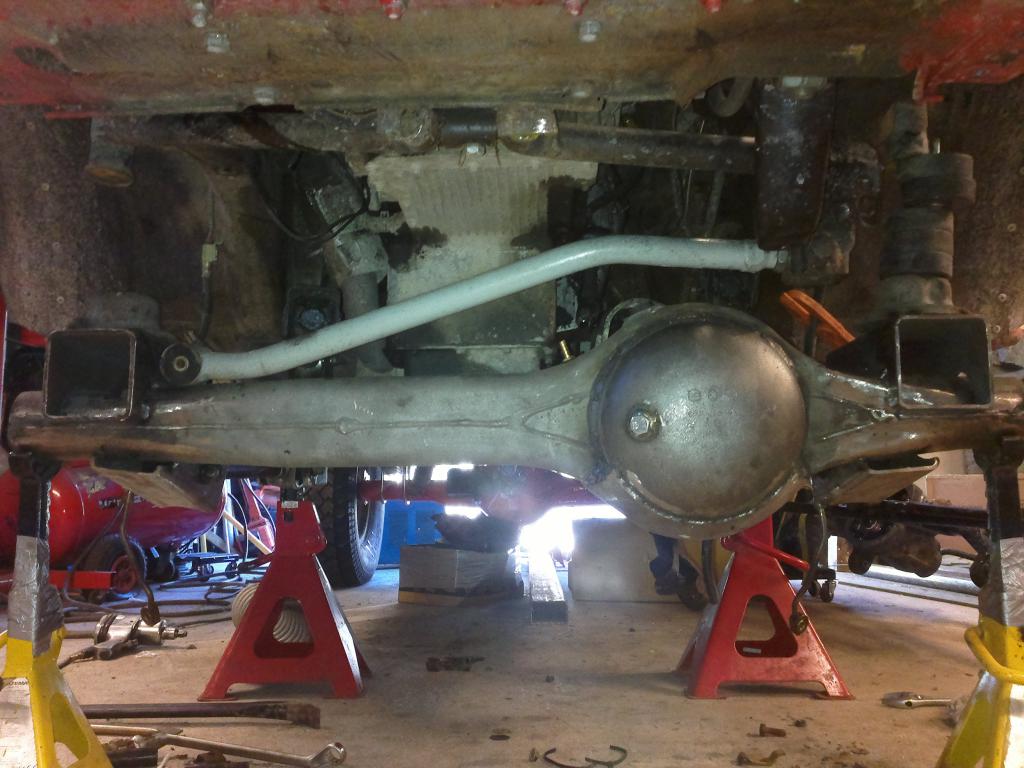

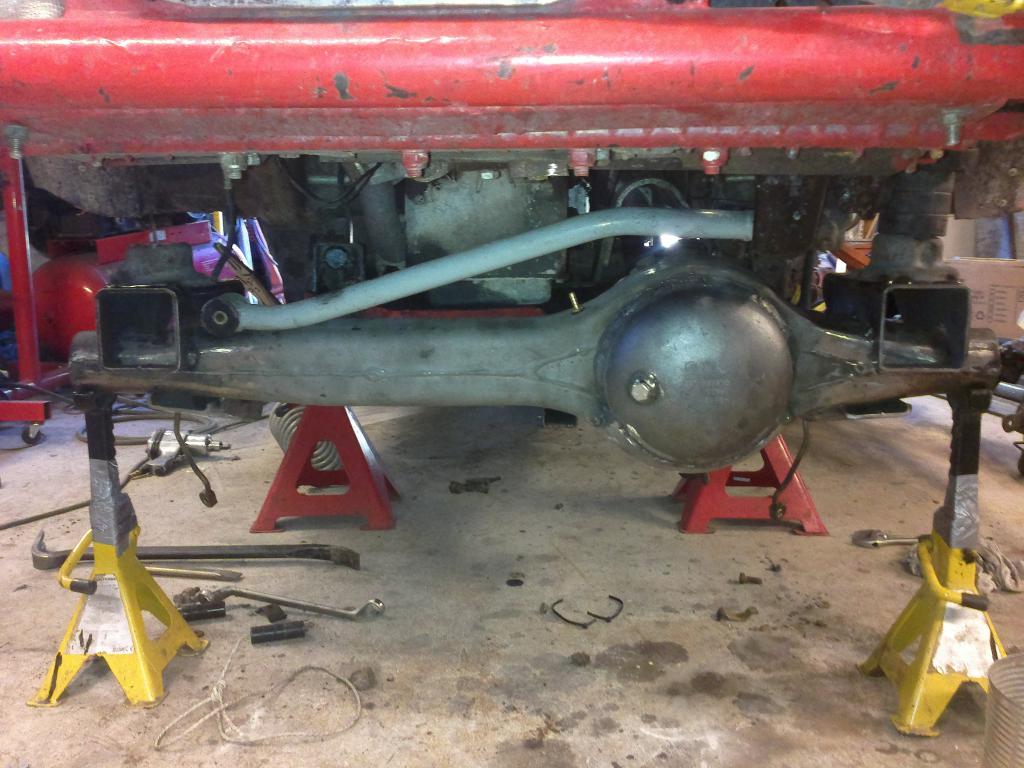

Sitten tulinkin sopivasti apukäsiä paikalla niin nostettiin etuakseli Jeepin alle ja alatukivarret kiinni:

Liite 37185Liite 37186Liite 37187

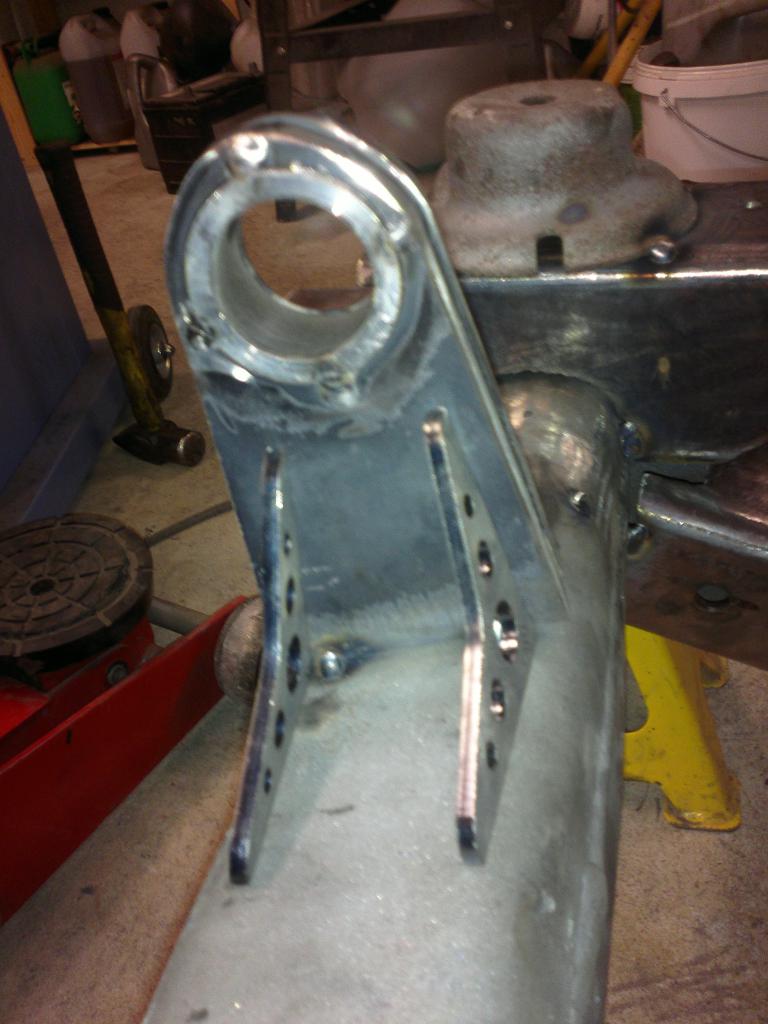

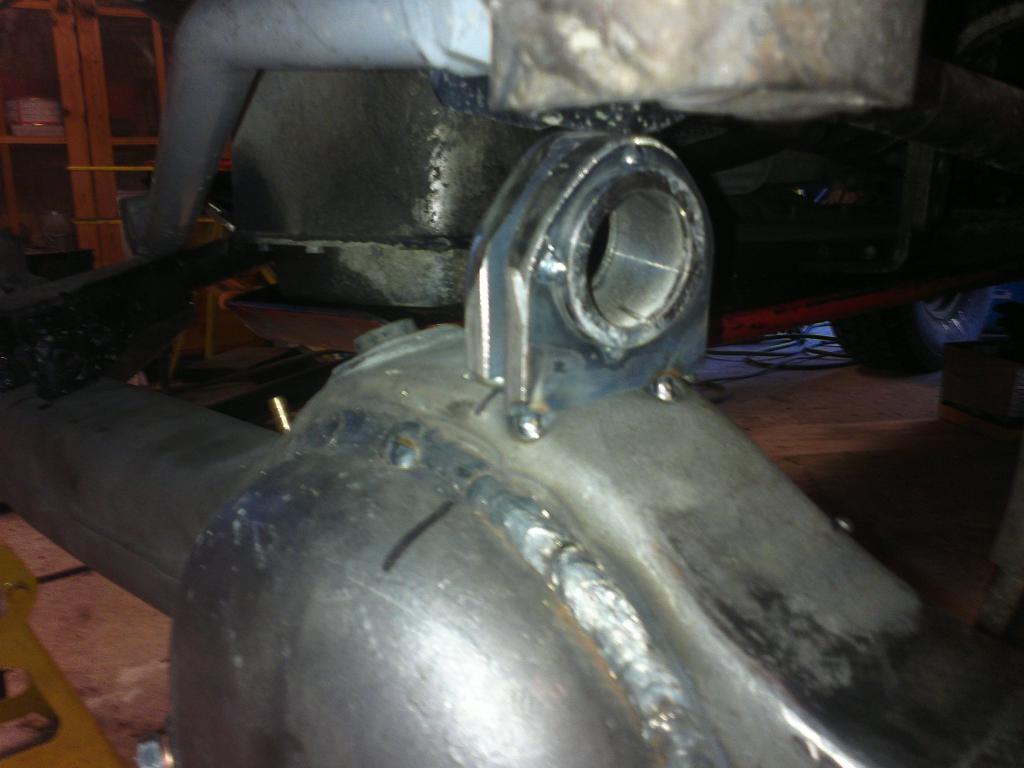

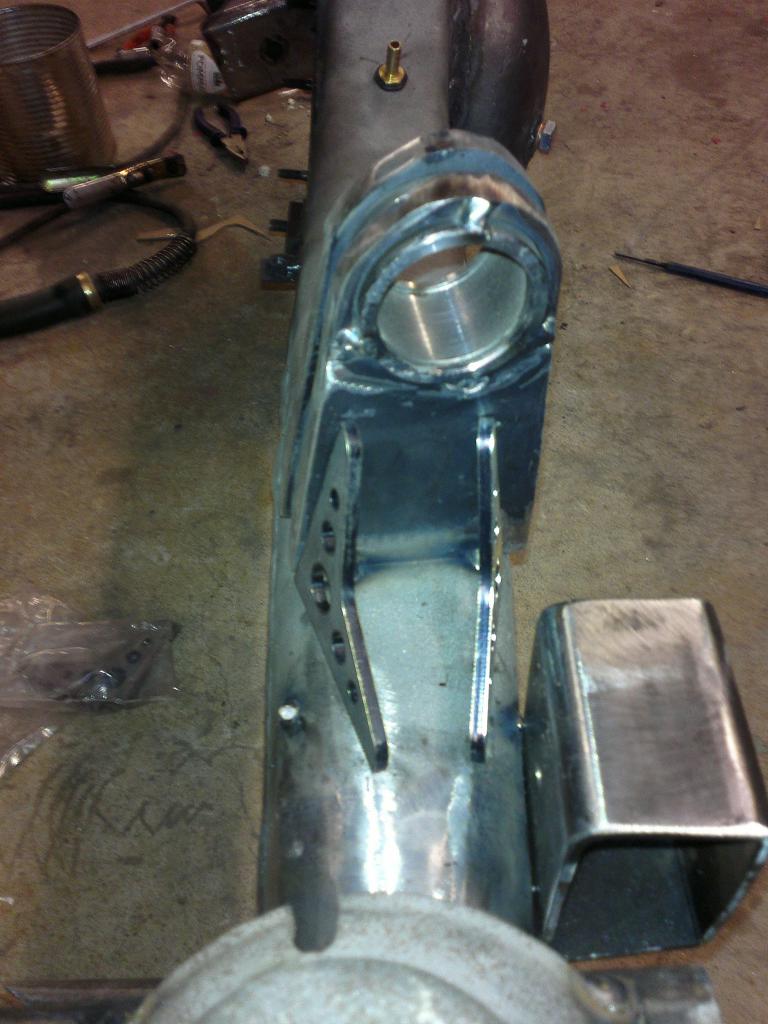

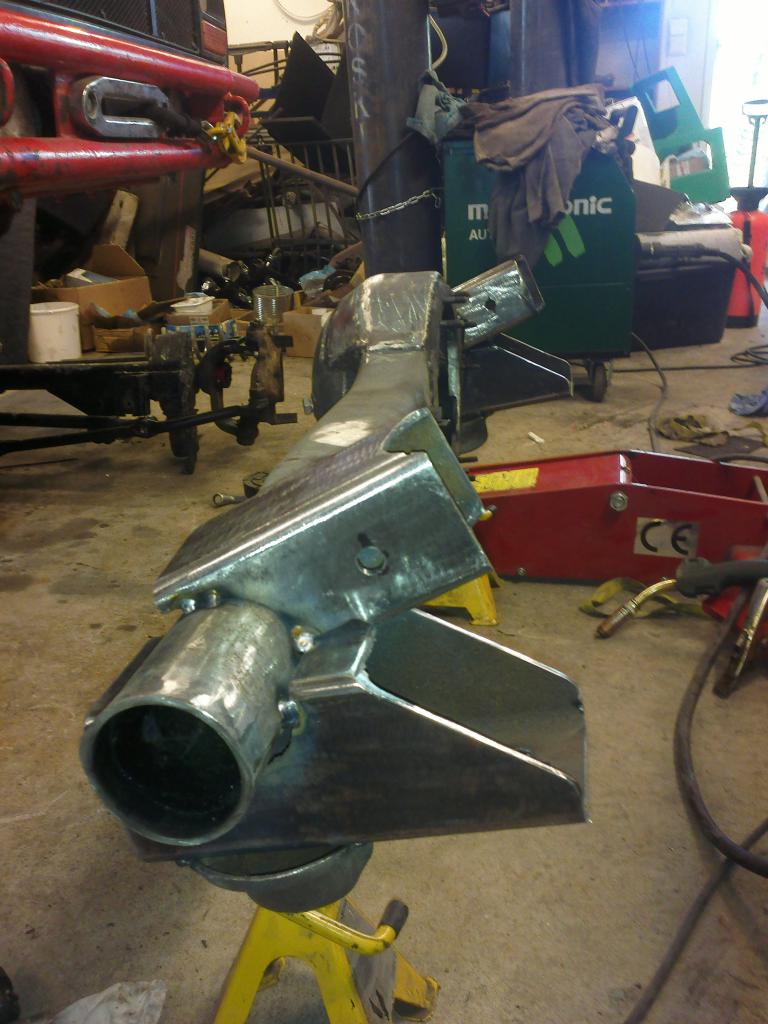

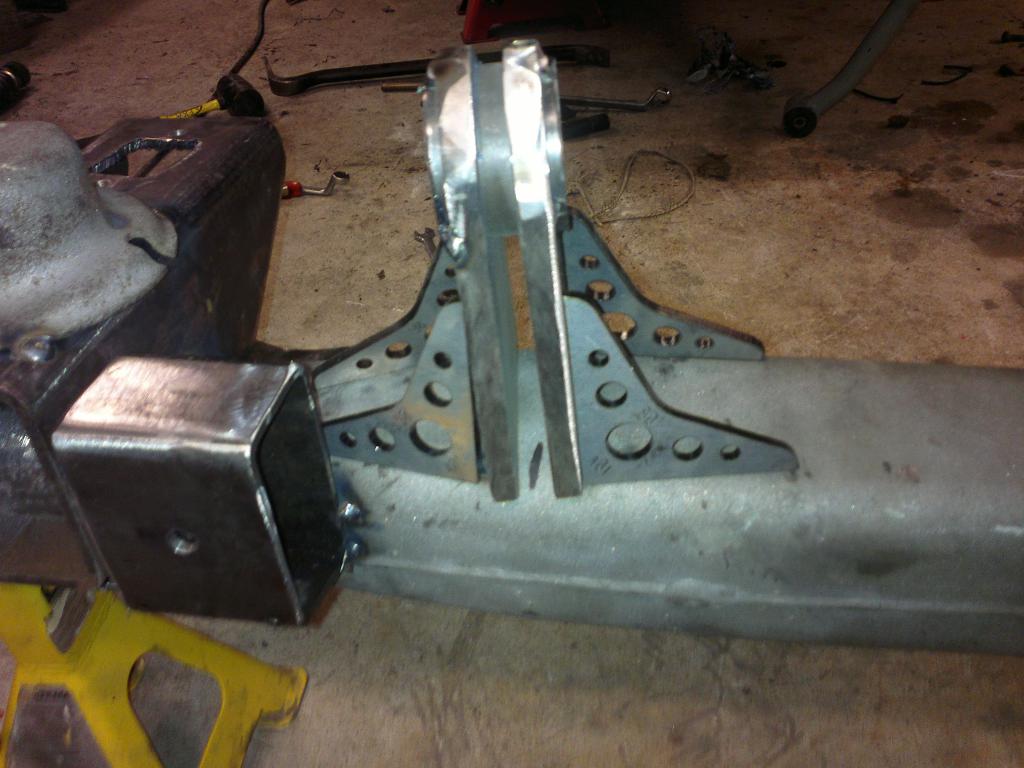

Pienen ruokatauon jälkeen päätin viritellä vielä noita ylätukivarsien kiinnityksiä, ylätukivarsille on jo aiemminkin vaihdettu puslien tilalle Johnny Jointit
joten sma jatkuu tässäkin akselissa. Kun ei oikein sopivaa neliöpalkkia tallista löytyny, tekasin banjon päälle tulevan kiinnikkeen kahdesta 10mm latan palasesta:

Liite 37188Liite 37189Liite 37190

Sitten taas mittailtiin ja ihmeteltiin tukivarsien kulmia, siihen se sitten tuli:

Liite 37191Liite 37192

Paremman puutteessa vänkärin puolikin tuli tekastua samalla metodilla ja vielä viimosena ponnistuksena panhardin kiinnikekkin valmistu:

Liite 37193Liite 37194

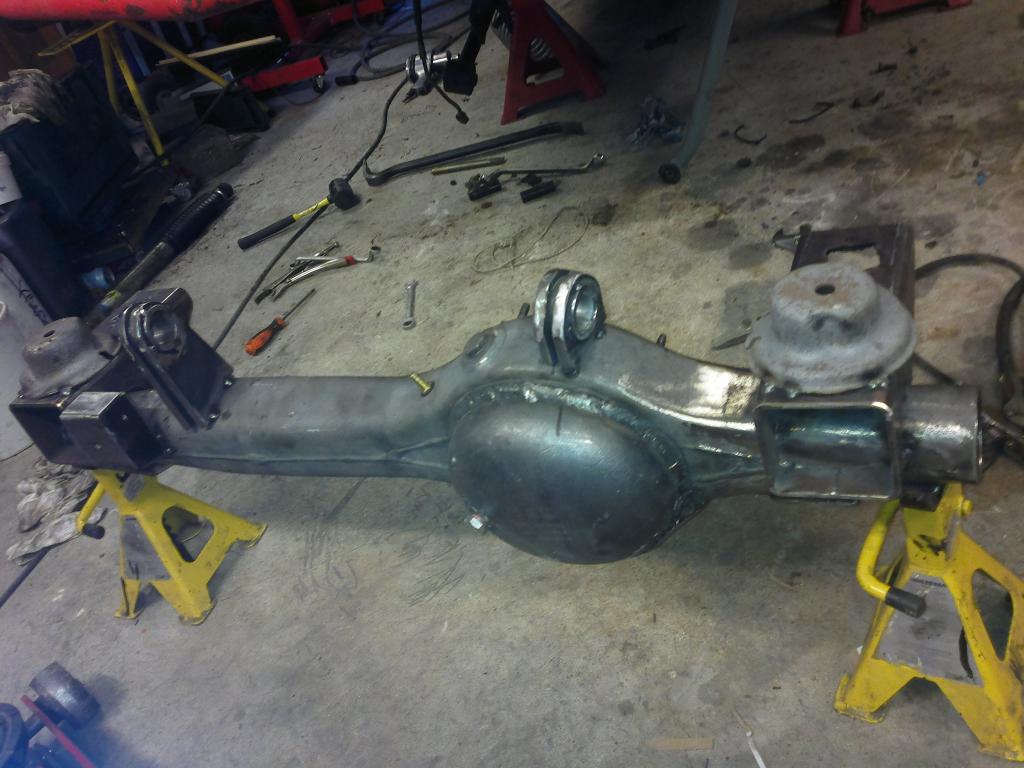

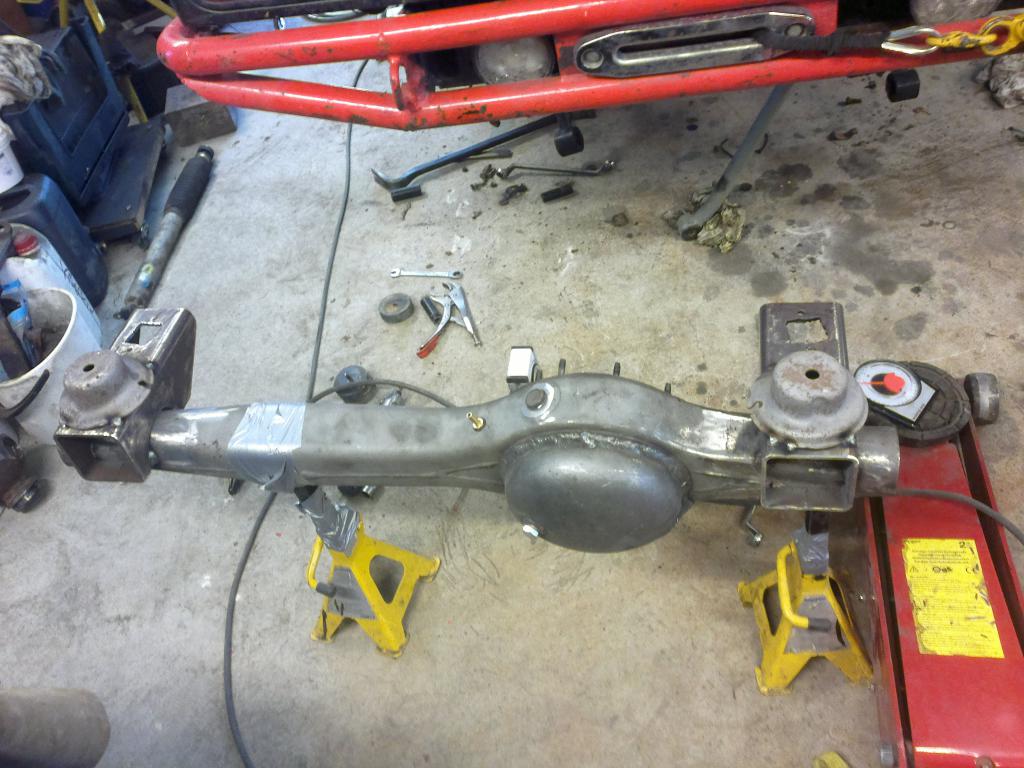

Nyt kun kiinnikkeet oli heftattu alustavasti paikoilleen, akseli pois alta ja tämmönen se ny ois tässä vaiheessa:

Liite 37195Liite 37196Liite 37197Liite 37198

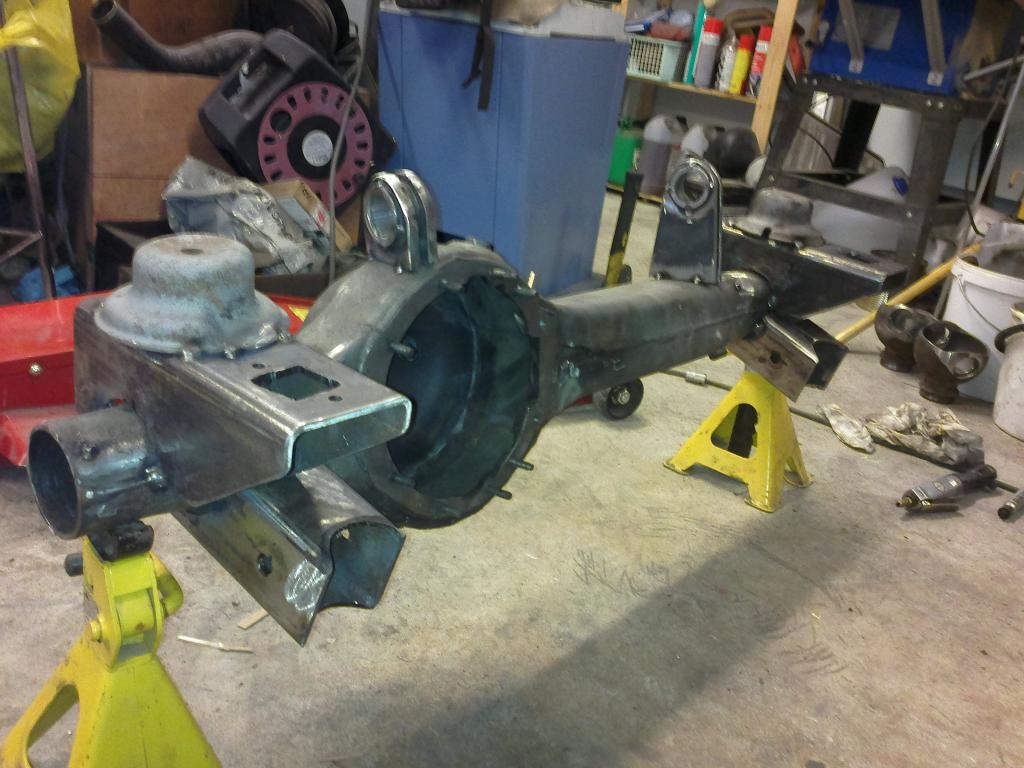

Sitten tuli jo mallailtua tukisysteemejä tuolle toiselle 'tornille':

Liite 37199Liite 37200Liite 37201Liite 37202

Jos se tuollee pysys paikoillaan?

Seuraavaks sitä vois huomenna hitsailla nuo kunnolla paikoilleen ja sheivailla ylimääräset pois haitoilta.

Jos sitä uusis sisäänjouston rajottimet tässä vaiheessa niin akselin voiskin sitten uittaa Jeepin alle ja käyttää jouset ja iskarit paikoillaan.
Jos kaikki näyttäs olevan ok, pinionin kulman tarkistuksen jälkeen vois katella noita kääntöpäiden kulmia ja kääntöpäiden hitsailua...

Eiköhän tämä tästä... Otinpa tämän päivän kunniaks kaljan, omasta mielestä sen ansainneena :D

No on sulla melkonen vauhti ja hyvä työn jälki!
Tsemppä projektiin!

Kiitoksia, eihän nuo nättejä oo mutta jos noista toimivat ja kestävät sais :)

Miggiliimaa...

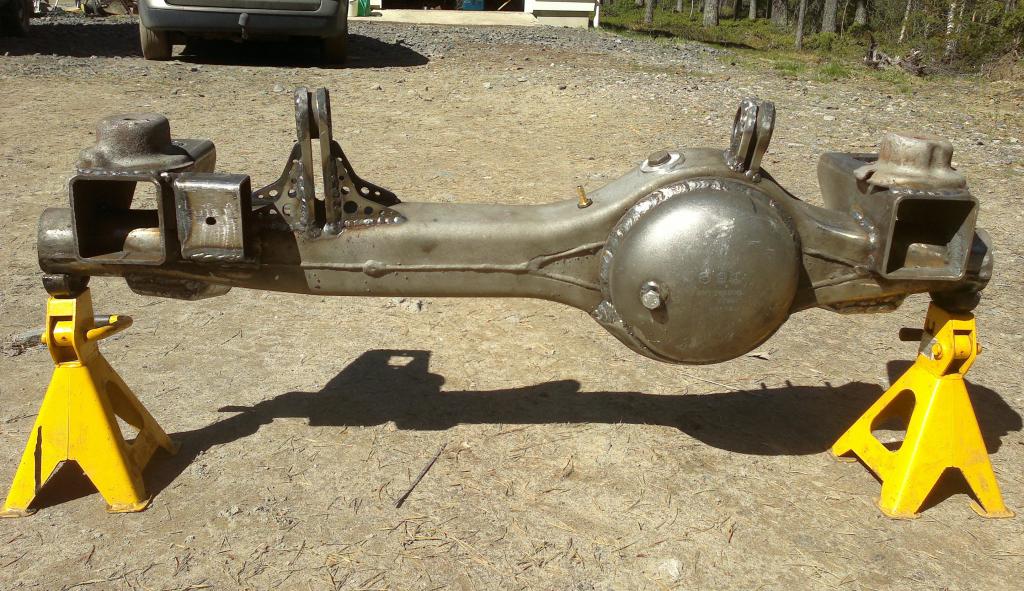

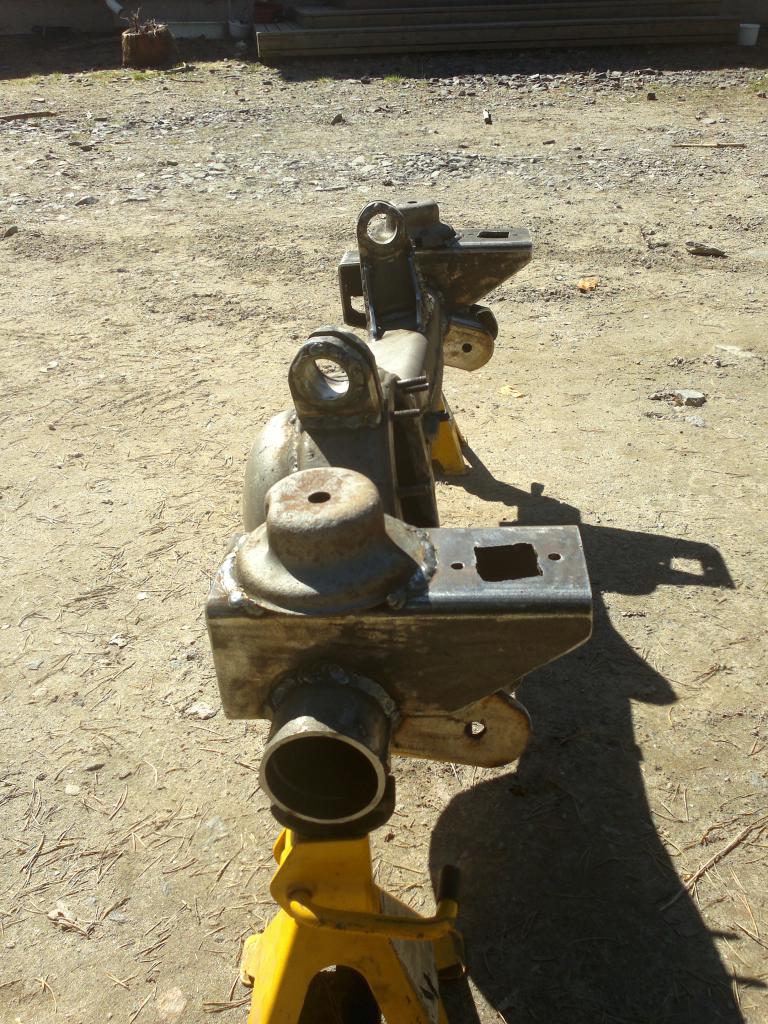

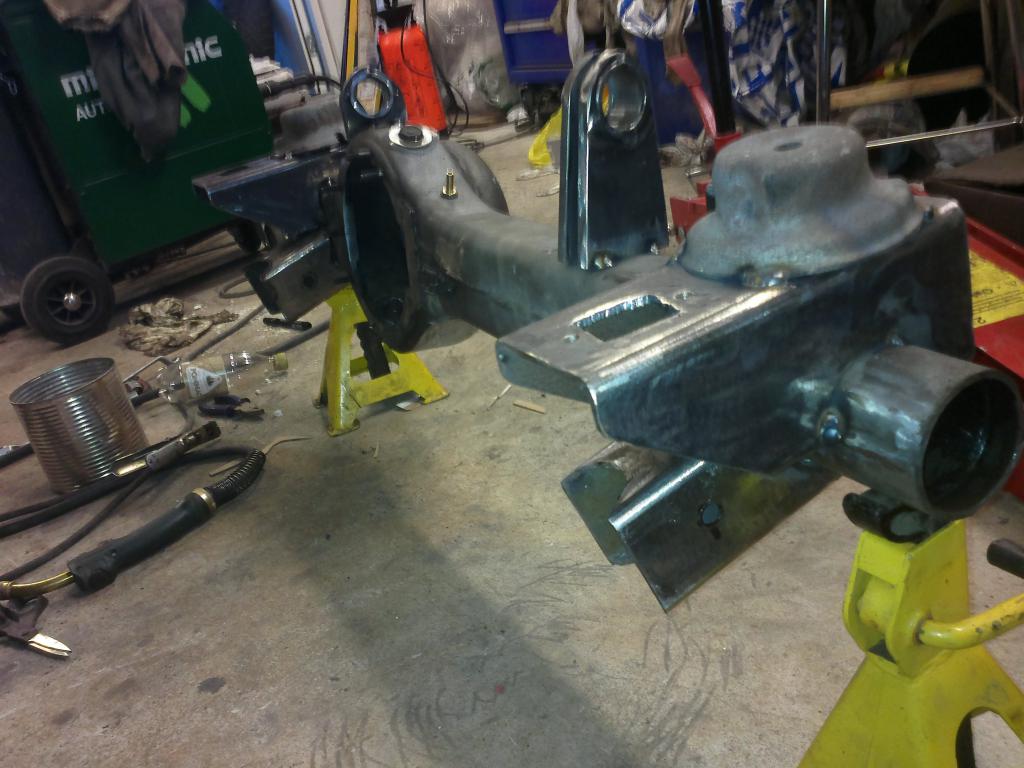

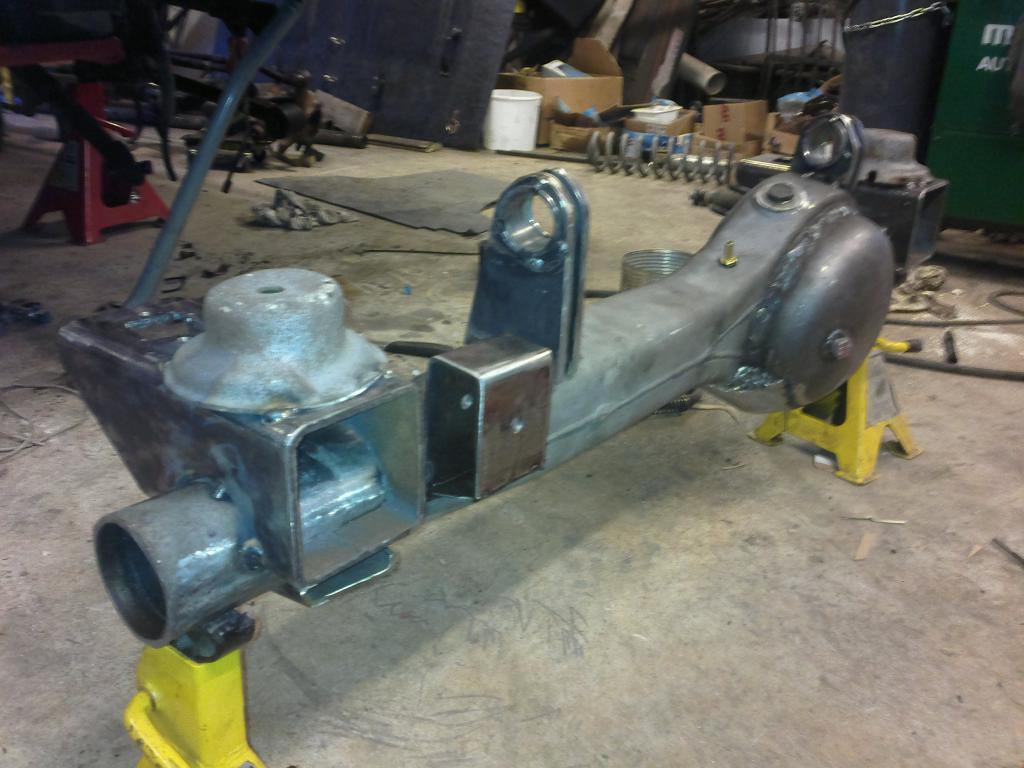

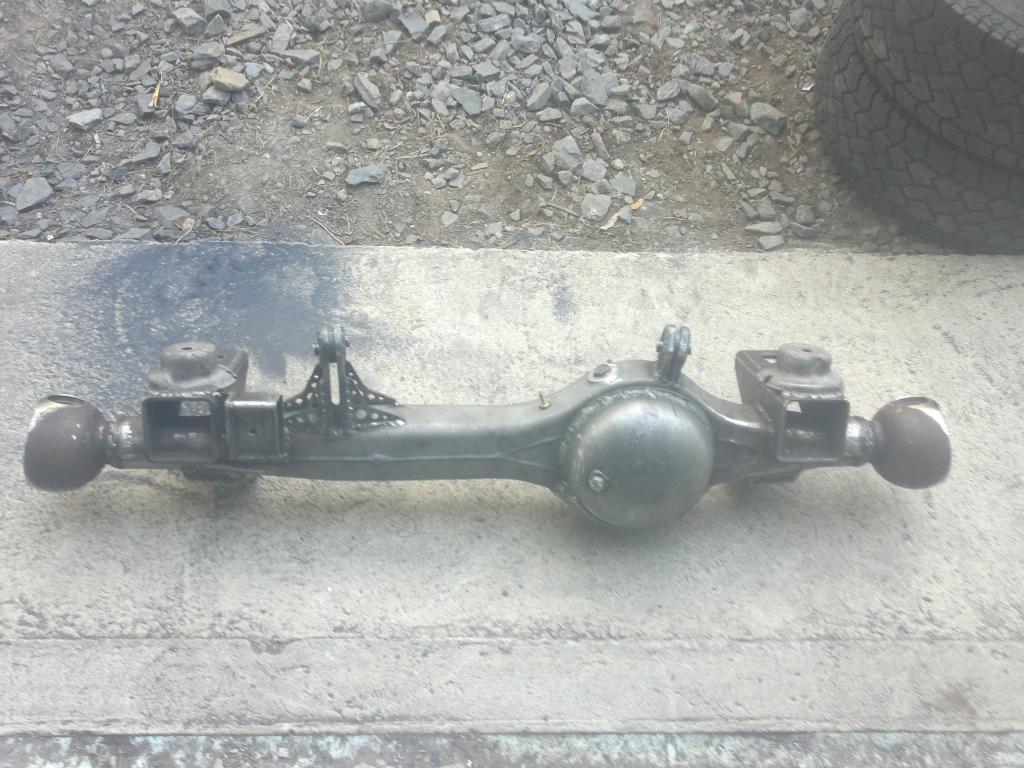

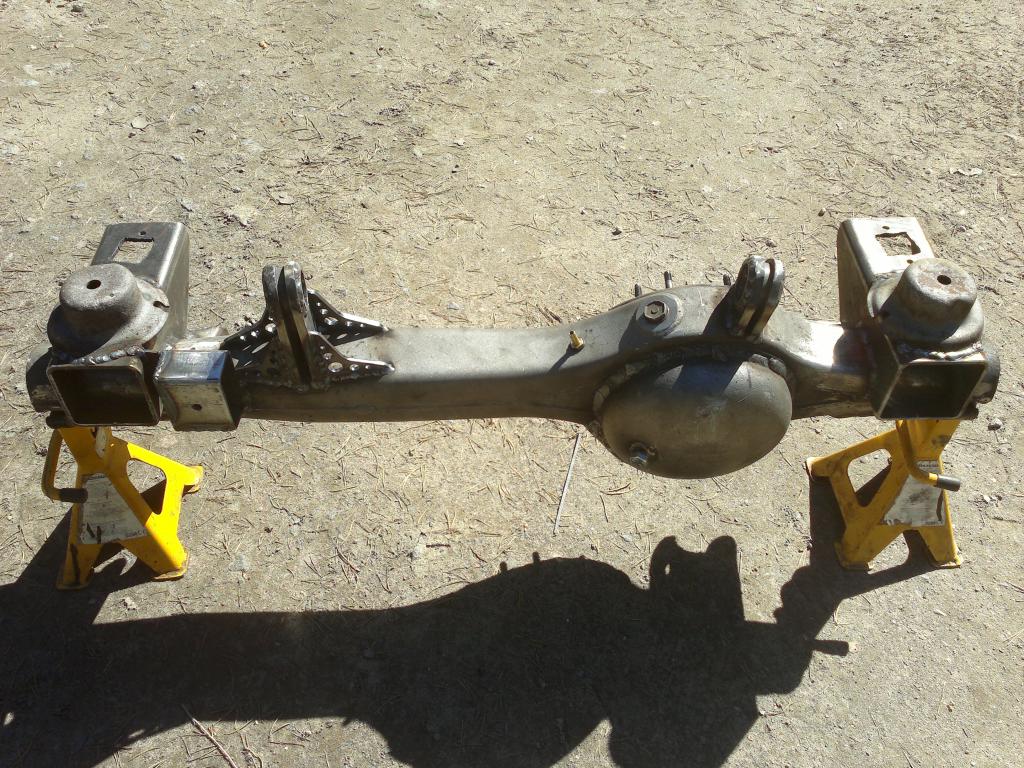

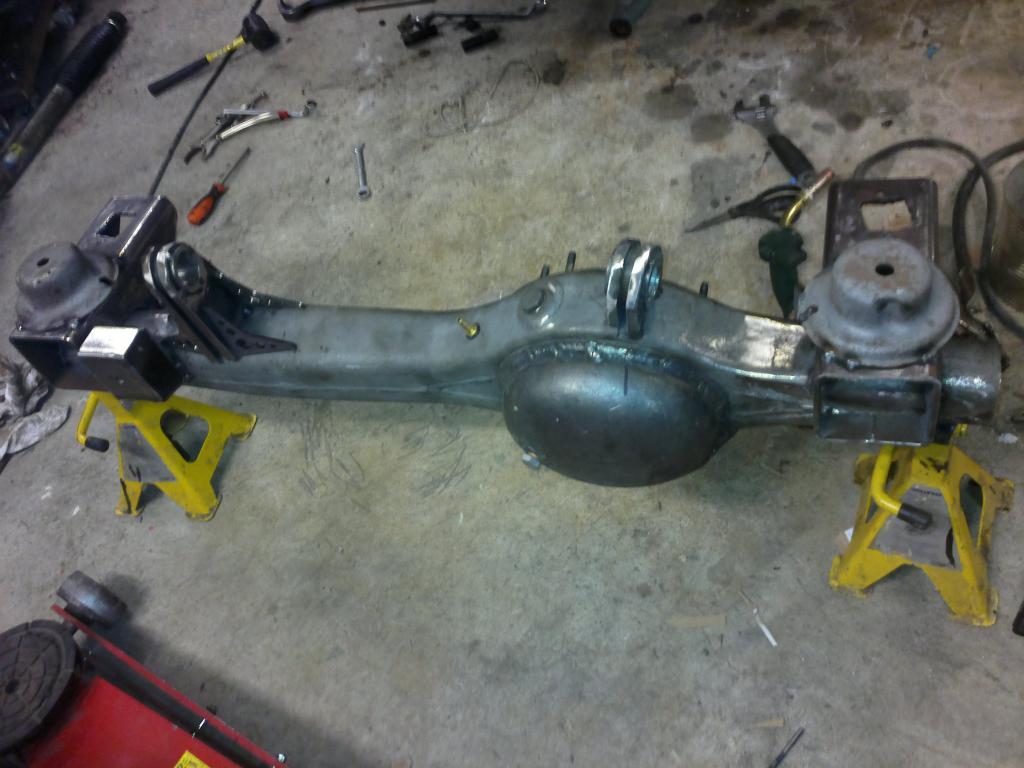

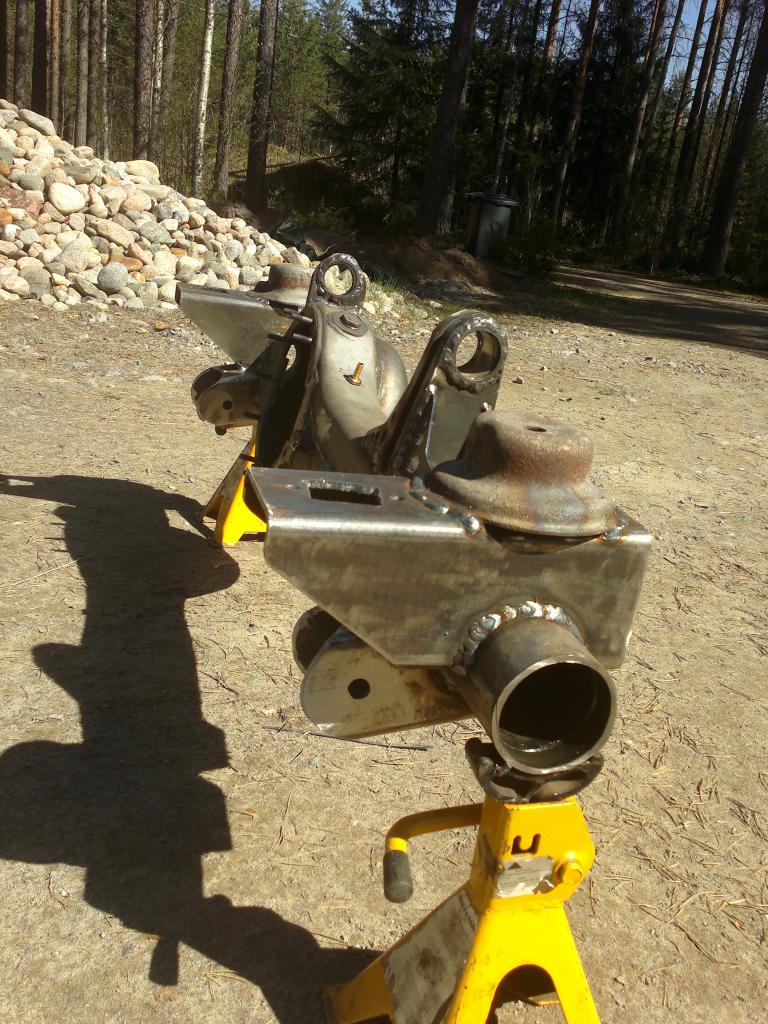

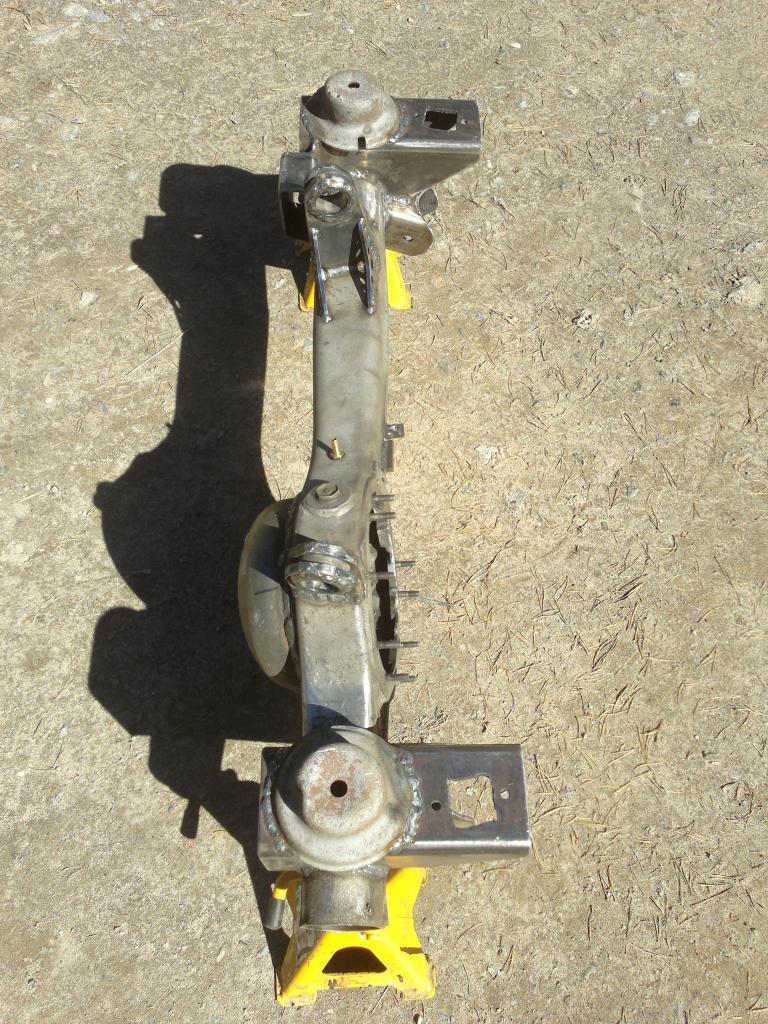

Tämän päivän aikaansaannoksena kiinnikkeet hitsattu paikoilleen ja jotain tuentoja lisätty. Tommonen siitä ny sitten tuli:

Liite 37217Liite 37218Liite 37219Liite 37220Liite 37221Liite 37222

Seuraavaks joku ilta akseli Jeepin alle, tukivarret, jouset ja iskarit paikoilleen ja keulan paino akselin varaan.
Siitä sitten pinionin kulman tarkistus ja kääntöpäitten asemointi, jos näyttää hyvältä niin ei muuta kuin
neuloo miggiliimalla kiinni ni pääsee kasaamaan kääntöpäät ja saa käyttää tassuja alla :D

Voi olla että jos maltan, pidän lopun päivää tänään vapaata näistä hommista :)

No eihän sitä malttanu...


Piti sitten käydä illan päälle vielä etuakseliin ylätukivarsien nivelet kasaamassa paikoilleen ja siinä samalla uittaa akseli Jeepin alle:

Liite 37232Liite 37233

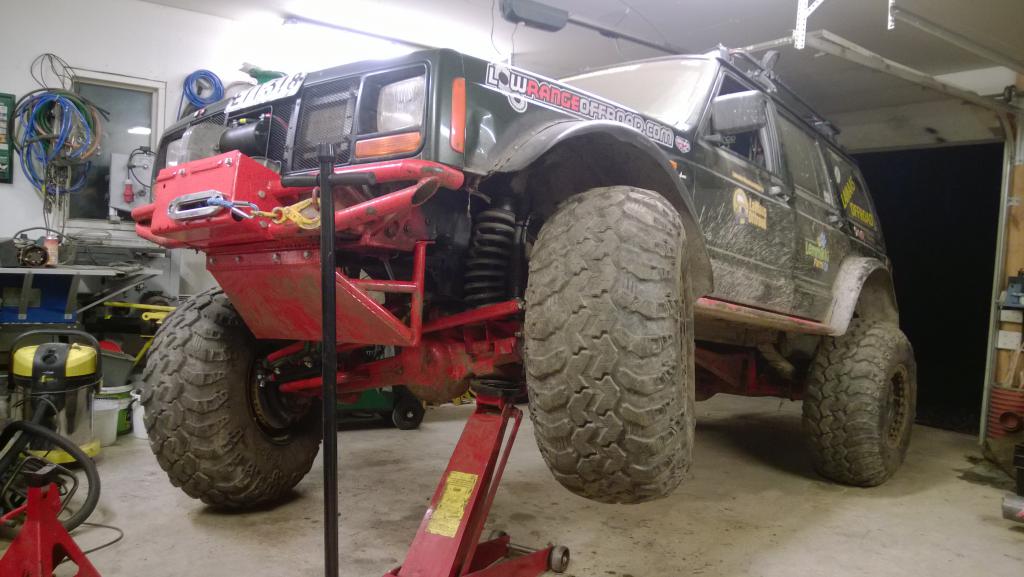

Sitten piti vaihtaa taakse uudet renkaat ja vanteet paikoilleen jotta sai keulan lopulliselle korkeudelle kääntöpäiden asemointia varten:

Liite 37234Liite 37235Liite 37236

Voi olla että offsettiä pitää säätää jos vain renkaat mahtuu olemaan sisemmällä, 216cm leveä tuolla offsetillä.

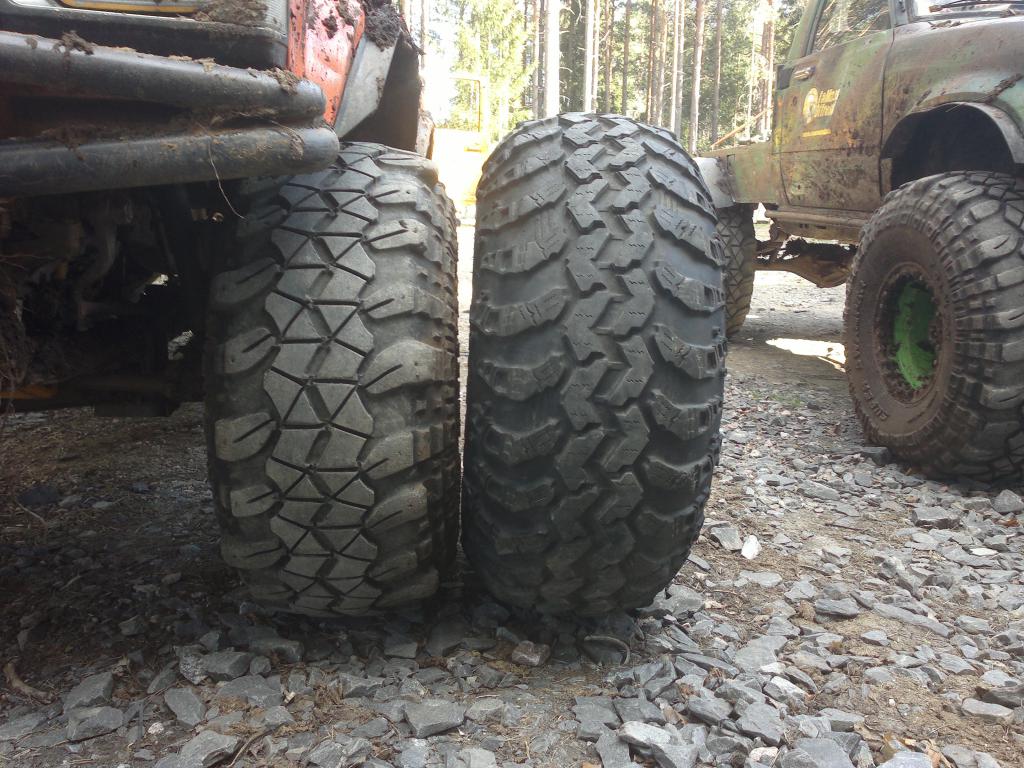

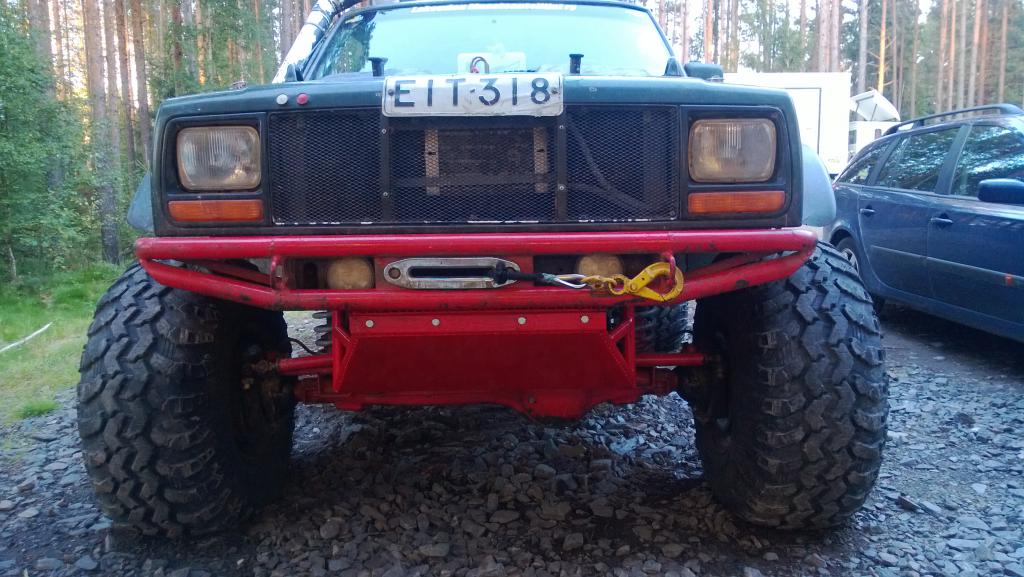

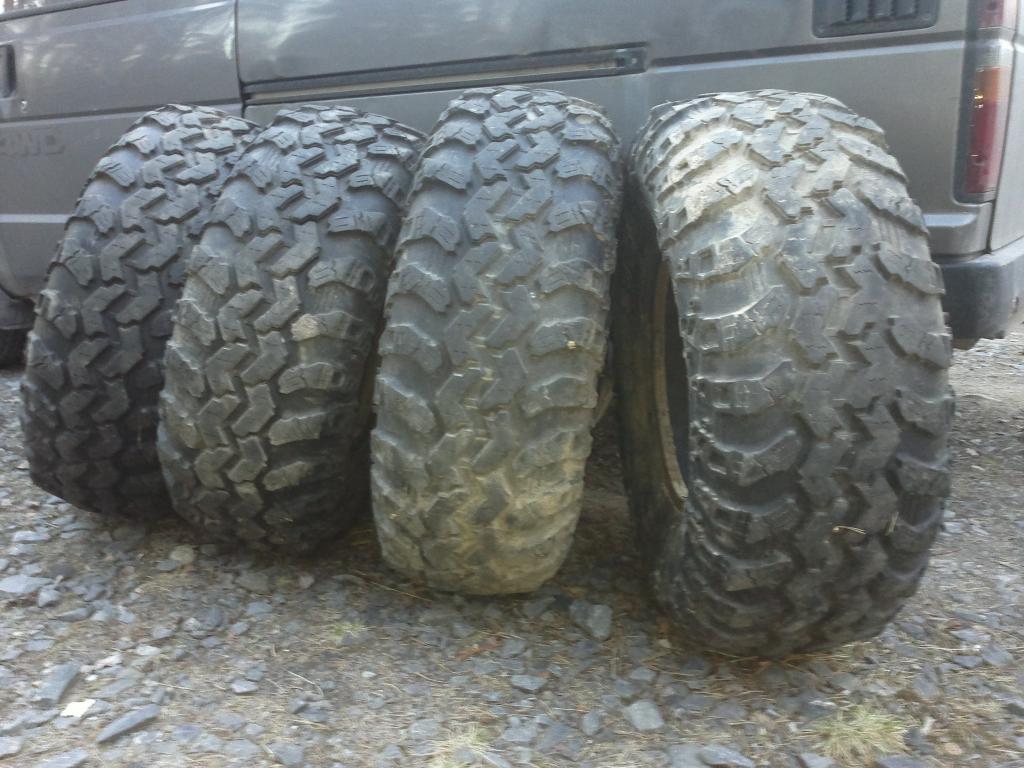

Ja vertailukuva vanhat pampersit (35/15.5-15) vs. 'uudet' Irokin (37/14-16):

Liite 37237

Seuraavaks varmaan kääntöpäiden asemointi ja paikoilleen sähköliimaus.

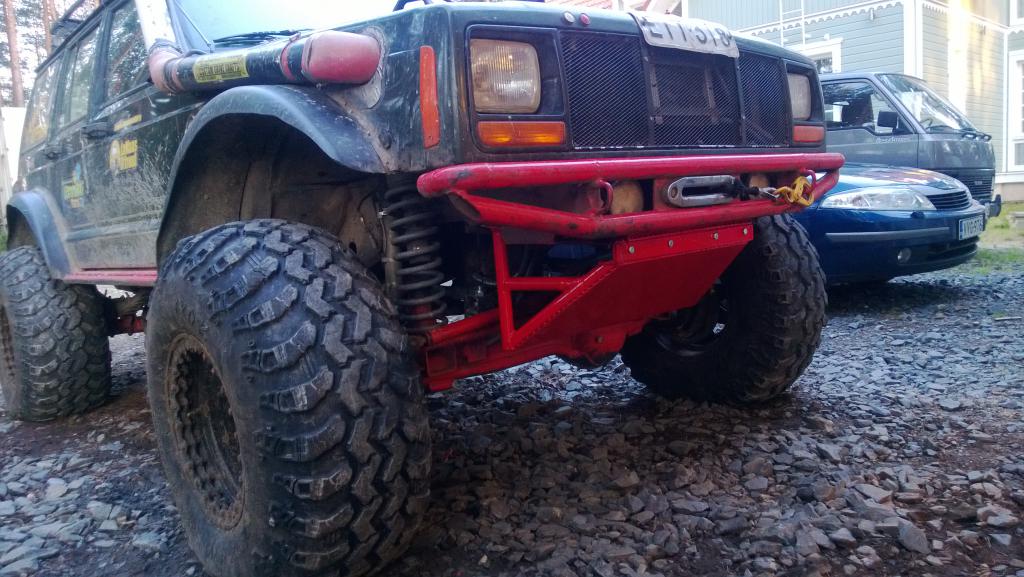

Tää on melko LEVOTTOMAN näkönen livenä :D

Tänään nähty livena mpartyn pajalla uusilla renkailla..

Mutta työnjälki oli priimaa niinkuin aina.

Ehtihän tuota vähän tänäänkin töitten jälkeen touhuamaan eli kääntöpäiden asemointi oikeaan kulmaan ja paikoilleen hitsaus.
Pistin kääntöpäiden kulmaksi 8 astetta, katotaan miten pelaa käytännössä.

Ensin kääntöpäät holkkeja myöten pohjaan paikoilleen ja sitten heftiin sopivaan kulmaan:

Liite 37257Liite 37258Liite 37259

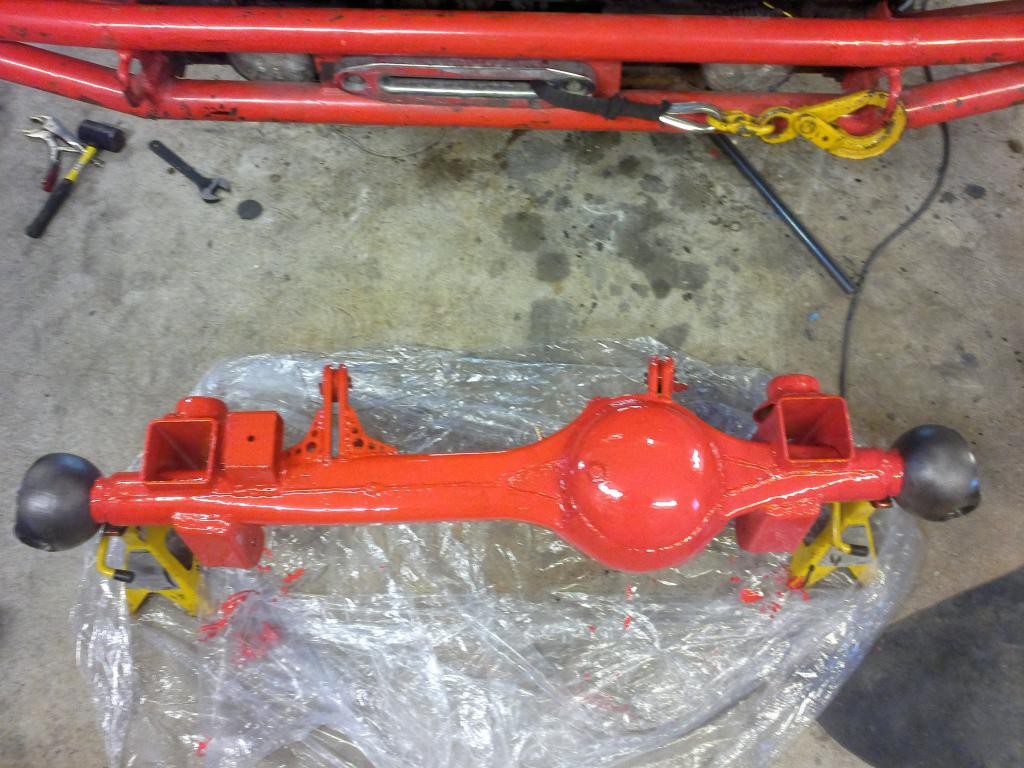

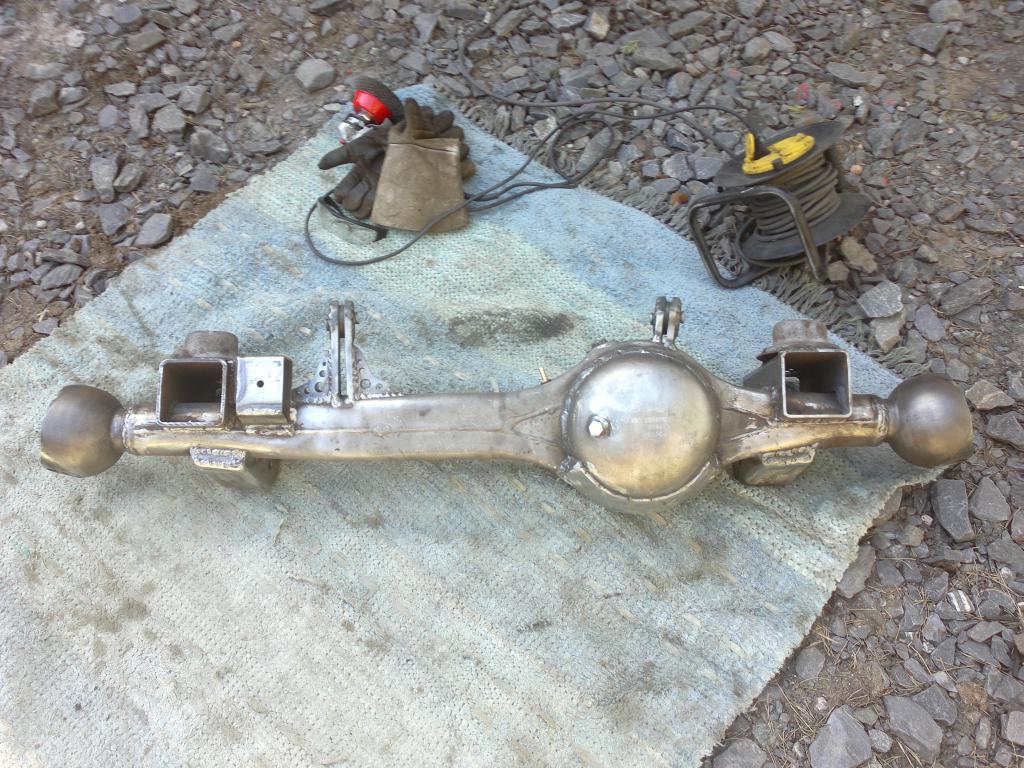

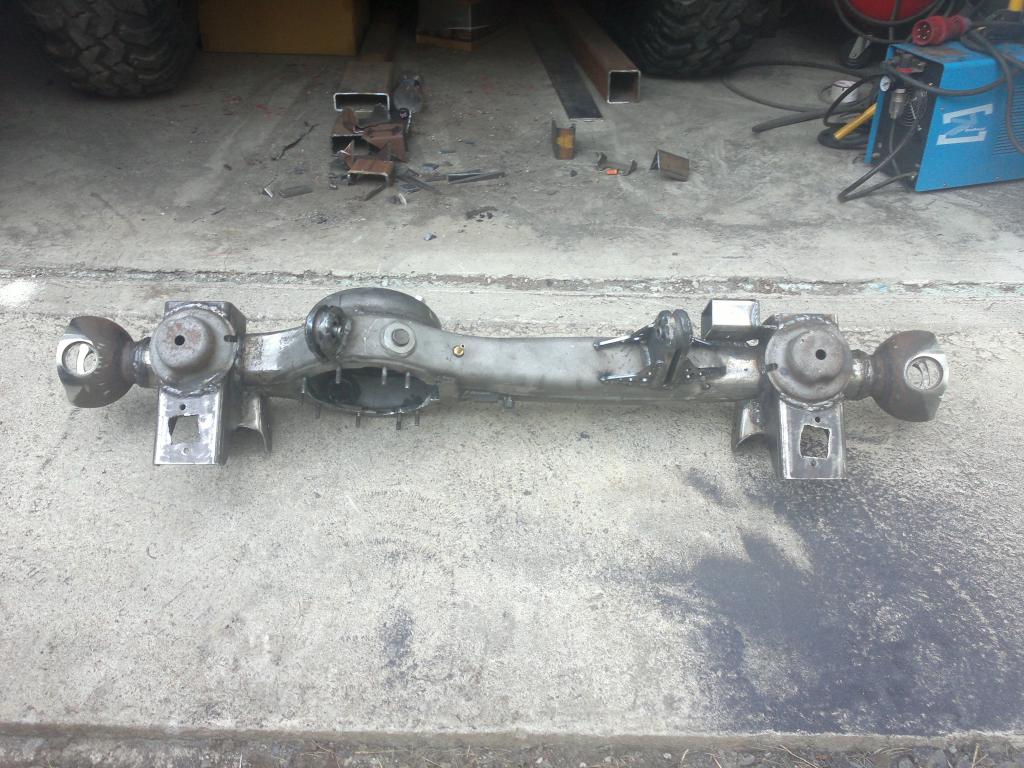

Ja sitten akseli Jeepin alta pois ja kiinni niin että soi, kaksi päällekkäistä saumaa tuli vetastua sähköliimaa:

Liite 37261Liite 37262Liite 37263

Jos tuolle nyt seuraavaks heittäs Hammerit niskaan ja uittas takas Jeepin alle.
Voishan nuo takajarrutkin putsata ja maalata niin sais taka-akselin lopulliseen kuosiin ja öljyt sisälle.

Tarkasta piruutas onko akselit vielä suorat. Nuiden hitsailujen jälkeen voi olla hieman vetänyt ylös käppyrälle. Nyt ois helppo oikoo kun ei oo viel hammeria päällä.

Juu, voishan tuon kattoa. Yritin kyllä pätkissä hitsailla vastakkaisilta puolilta ja paineilmalla jäähytellen mutta tulihan tuota saumaa aika reilusti.

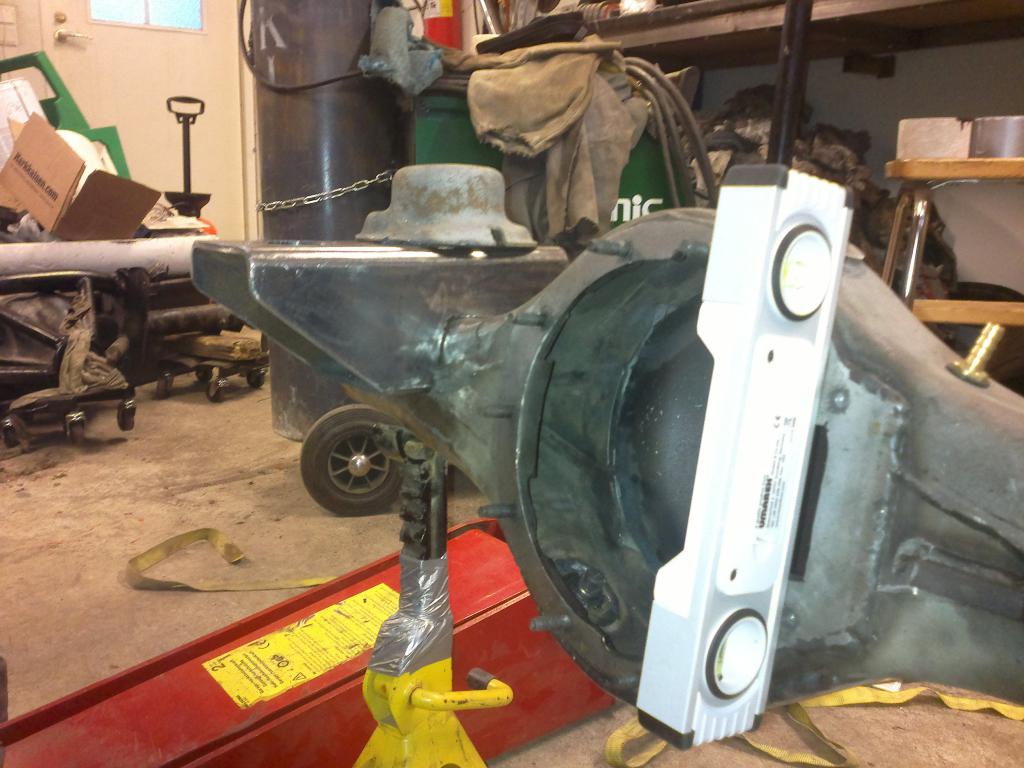

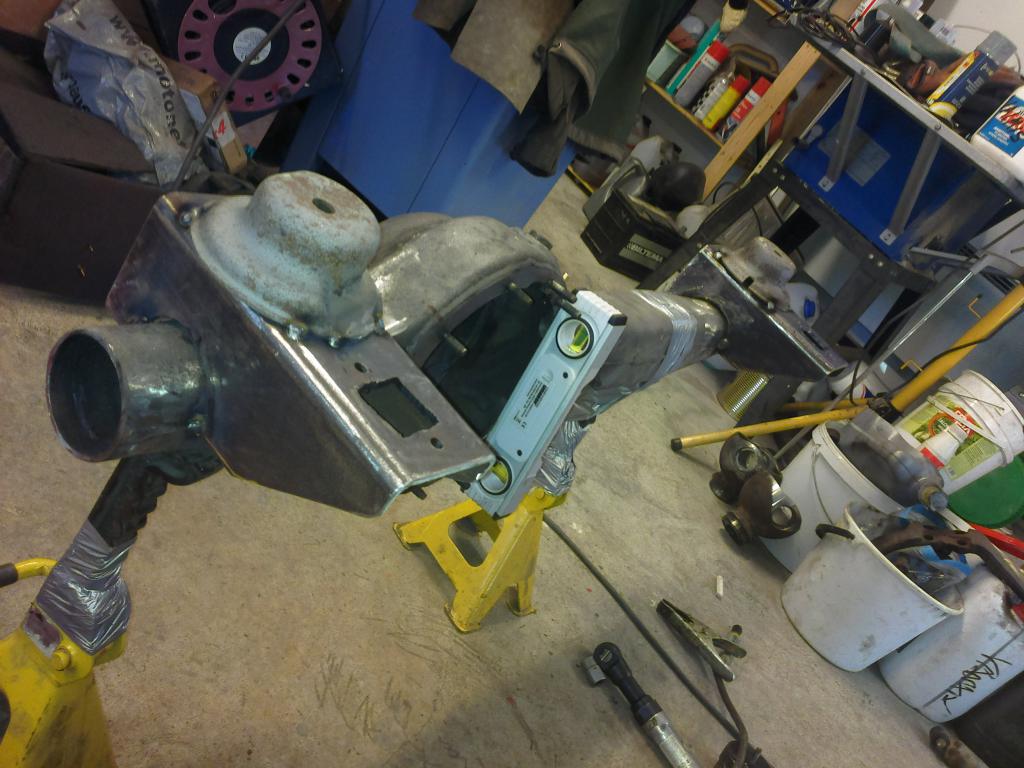

Tuli tuossa laserilla tuota banjoo kateltua eli ensin banjo vaakaan vatupassilla ja sitten ittetasaava laseri
sopivaan korkoon että linja osuu banjon päissä samoille korkeuksille.
Mittasin tälleen sekä edestä että yläpuolelta:

Liite 37293Liite 37294Liite 37295Liite 37296

Minusta tuo näyttää suoralta, tai ainakin tarpeeks suoralta?

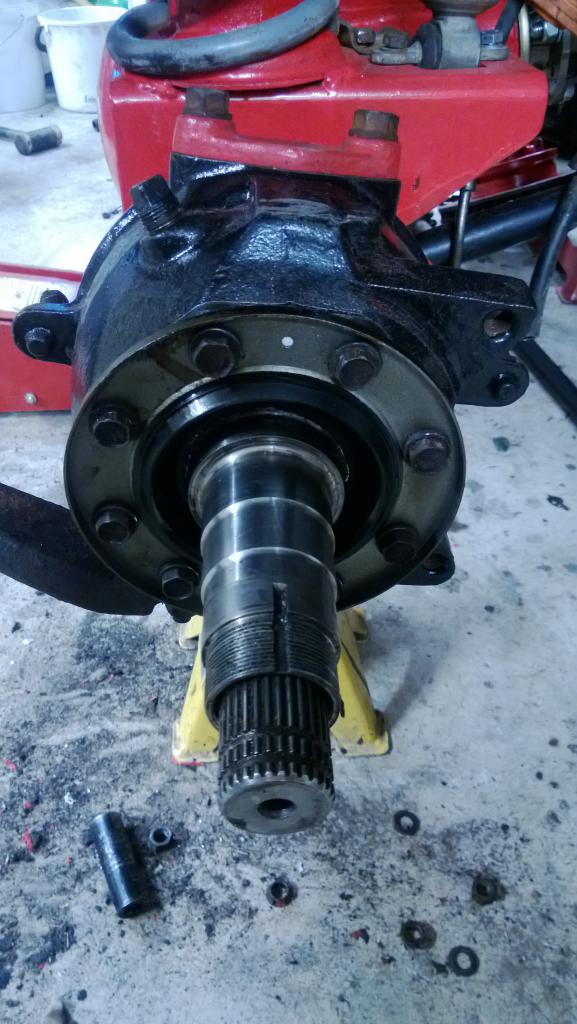

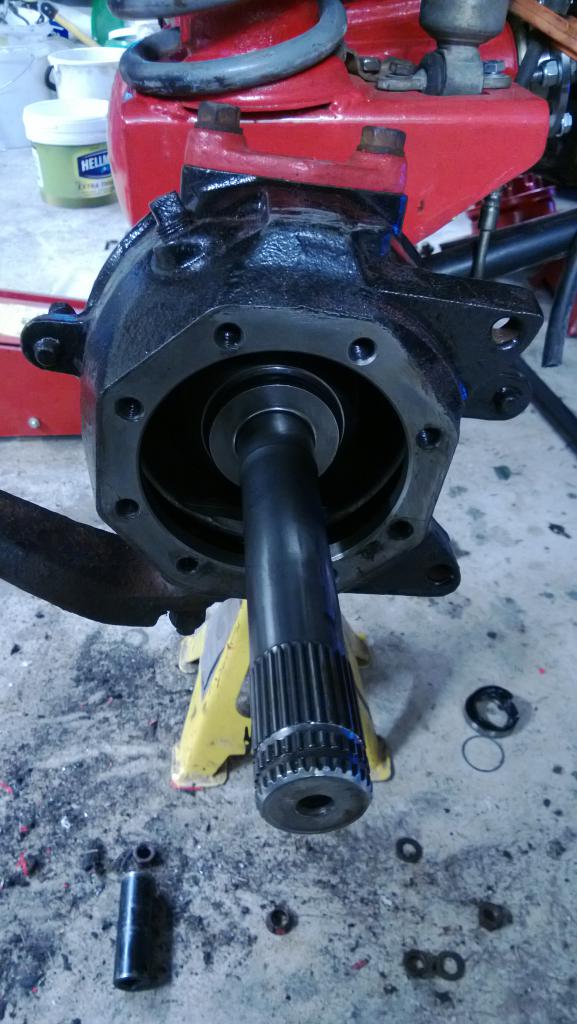

Seuraavaks putsasin kääntöpäät enimmistä ruosteista rälläkän teräsharjalla ja maalia pintaan:

Liite 37297Liite 37298

Vielä illan päälle piti alotella vanhojen rasvojen ja ruosteiden putsaus noista irto-osista ja maalia pintaan:

Liite 37299

Jos sitä huomenna sais vielä käytyä jarrusatulat ja navat läpi niin sitten ei tarttis kasatessa sotkia rasvasten ja ruosteisten osien kans :D

Tai sitten se ollut alupitäen kiero ja oiennut kun olet sulattanut uutta rautaa siihen kiinni:D Ei kyllä paljoo suorempi varmaan vois olla.
Komian näköistä on,jospa sen kohta puoliin näkis livenäkin.

Nysväystä...


Hitaasti etenee, mutta sainpa nysvättyä jarrusatulat osiksi ja ikiruosteet pois.
Maalia päälle niin näyttää jo tuning härpäkkeen laitolta :D

Liite 37317

Pitänee hommata korjaussarjat, näytti olevan mm. mäntien tiivisteet vähän heikolla hapella. Ei vaikuttanu edes maalilta suojata turhaan.
Samoten muutama palojen asennusosa oli sen verran ruosteessa että ei lähteny kuin rälläkällä eli menee nekin vaihtoon.
Voi olla että jarruletkutkin on joutuu vaihtamaan, eteen kyllä varmaan tartteekin pitemmät versiot jostain.

Jos sitä ehtis navat sitten huomenna tuhertaa niin pääsis sitten vloppuna kasaileen noita akseleita eteenpäin ja sais rojektin ehkä rullaamaan Irokeilla.
Pääsis myös raidetangon ja ohjauksen tangon mittomaan sorvaria varten...

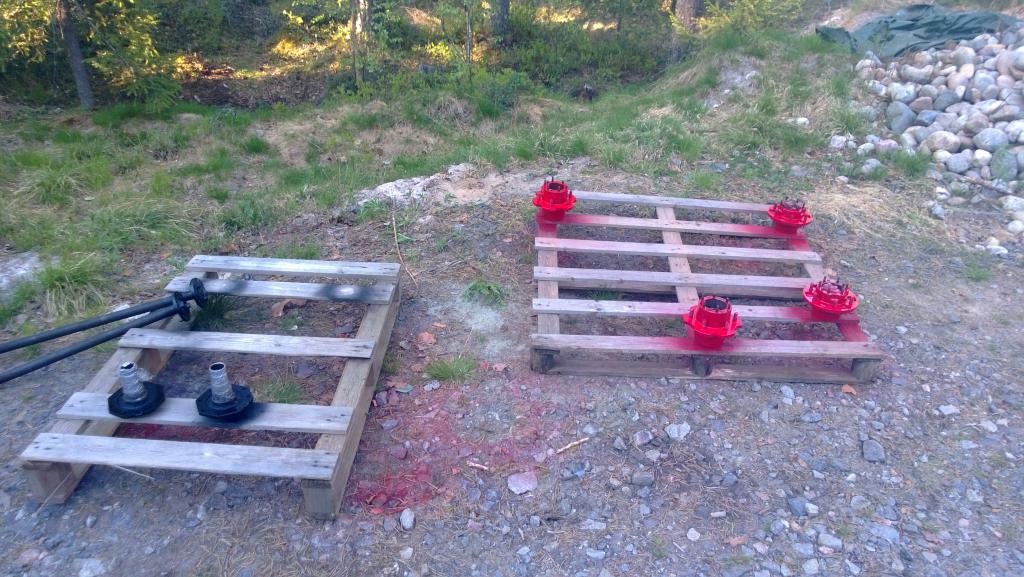

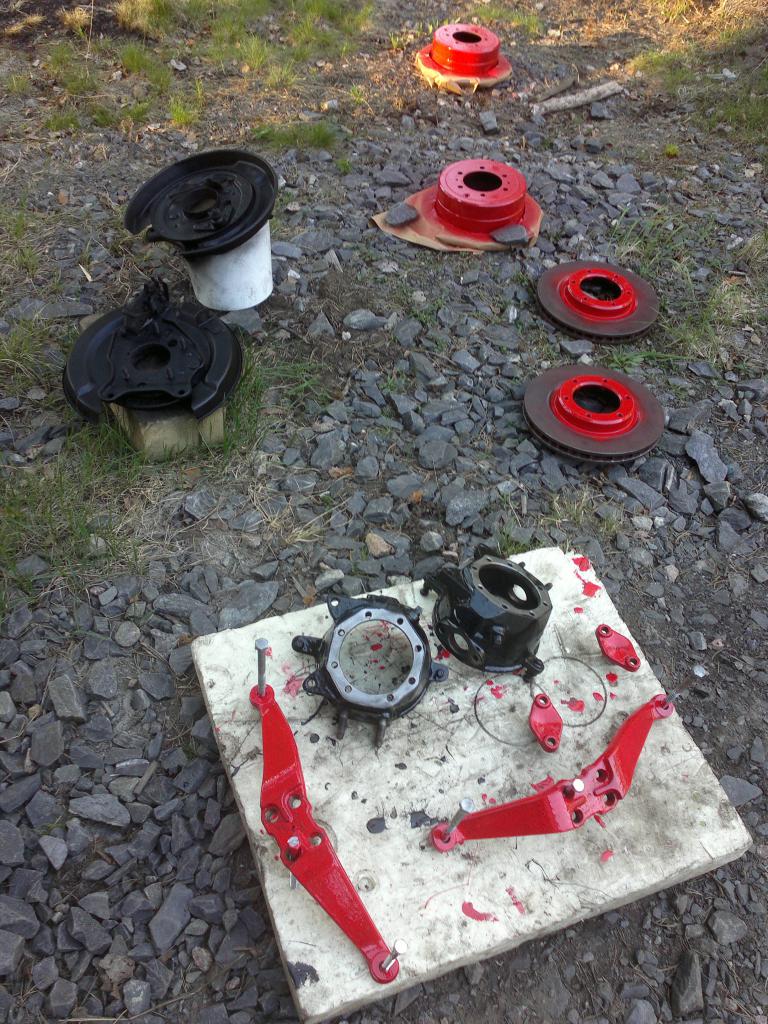

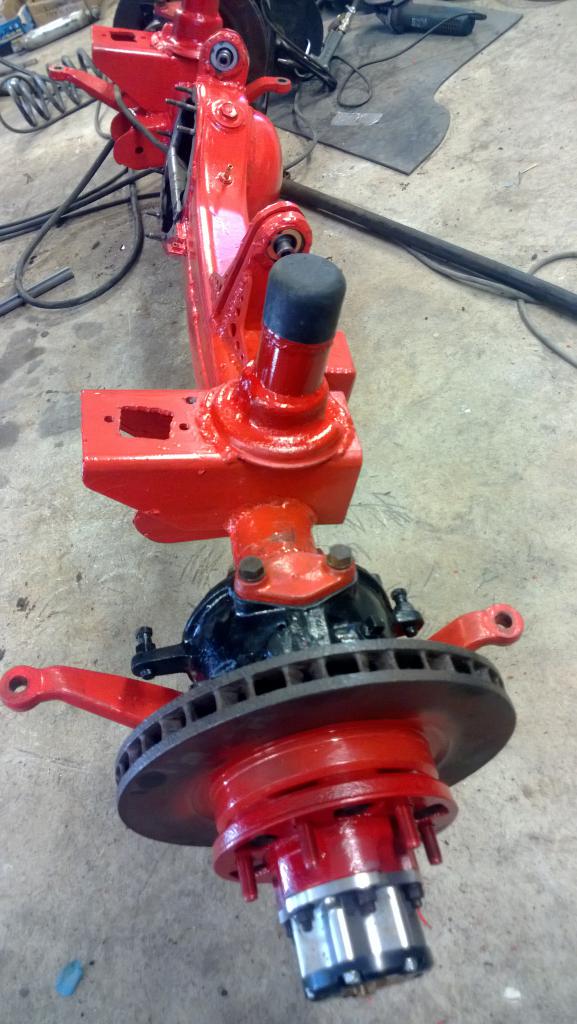

No ny o navatkin maalissa


Loputkin nysvättävät osat nysvätty puhtaaks ja maaliin:

Liite 37330

Jos sitä vloppuna ottas pari asennusolutta ja niputtas noita hiluja yhteen notta sais tuon vaikka tassuilleen...

Ens viikon alusta sitten etuperän välitysten shimmaus loppuun kun Nitron spesiaali laippa saapuu.
Oisko sitä sitten enää ohjauksen eri hilppeitä vaille + paineilmalinjat, rajotuksia sekä joustoihin että kääntöön.

Niin ja lopuks jossain vaiheessa nuo jarrut huoltaa ja kuntoon, sitten pääsis joustoja ja muuta testaileen ja selviää mitä
kaikkea pitää vielä muuttaa / korjata että Irokit mahtuu olemaan.

Perjantai touhuilua...

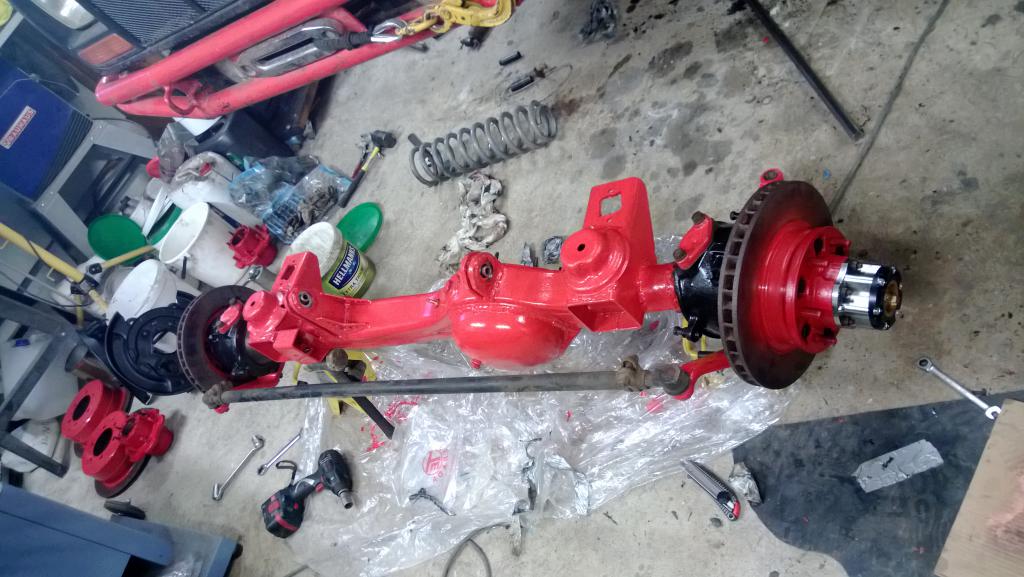

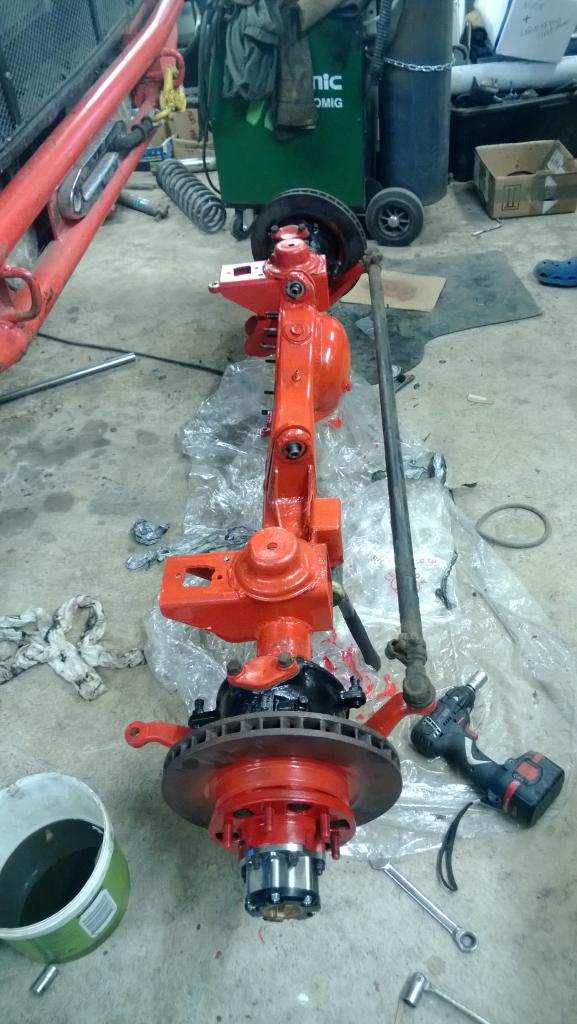

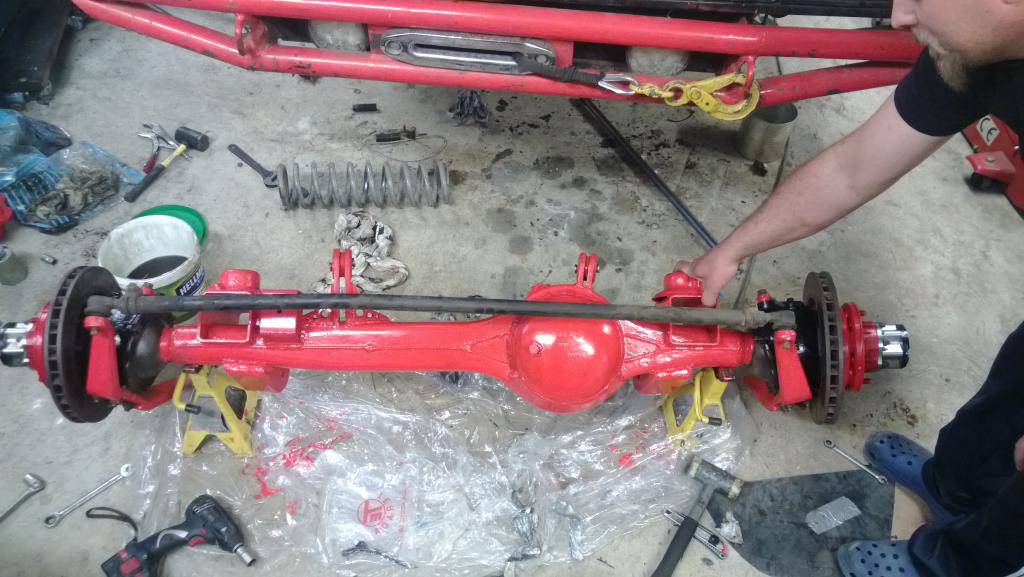

Pikkasen ehti etuakselia kasaileen, huomenna jos vähän noita joustonrajoituksia vielä virittelis ja pulttais
sen jälkeen Jeepin alle että pääsee käyttämään etutassut pitkästä aikaa paikoillaan.

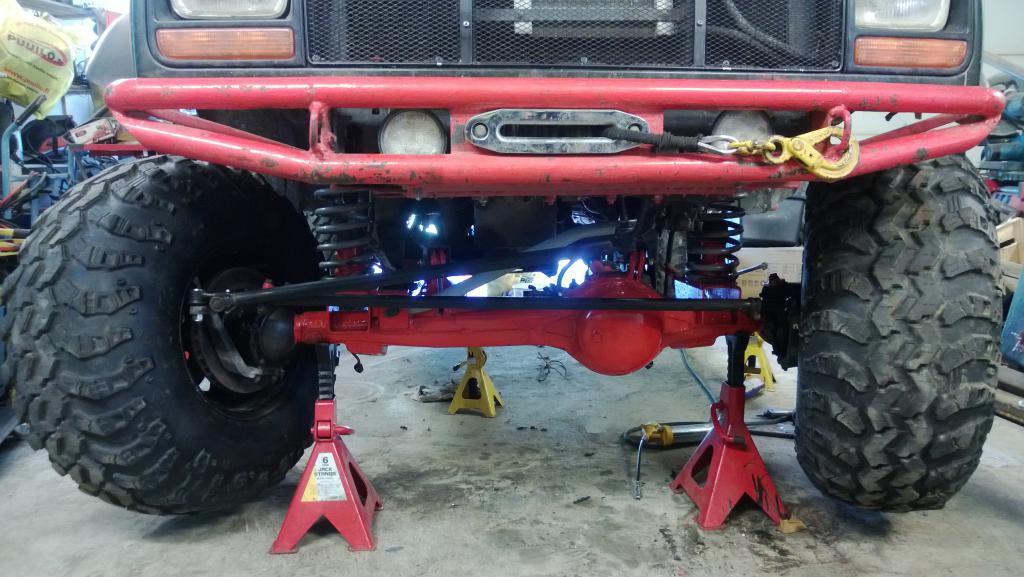

Liite 37341Liite 37342Liite 37343Liite 37344

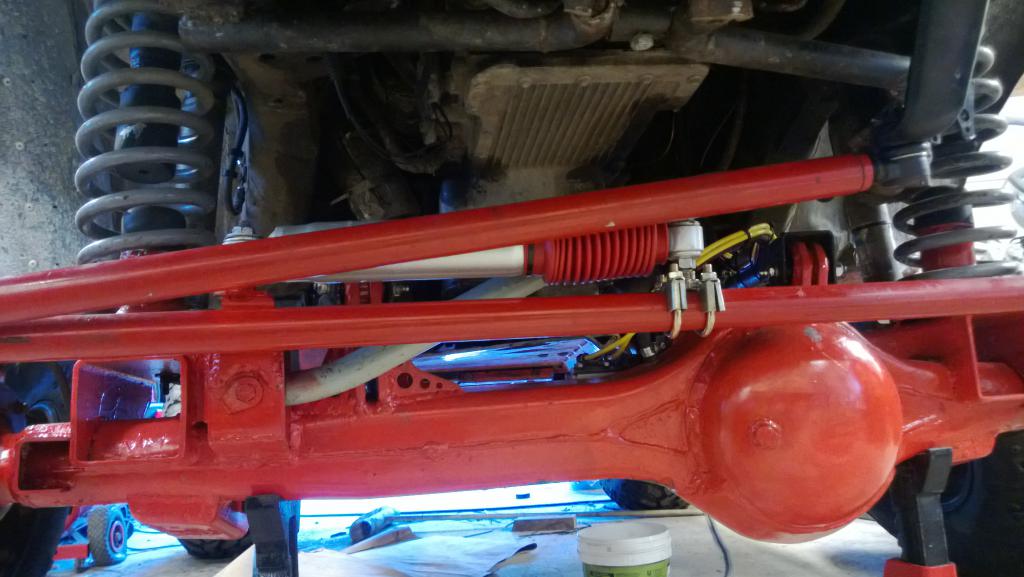

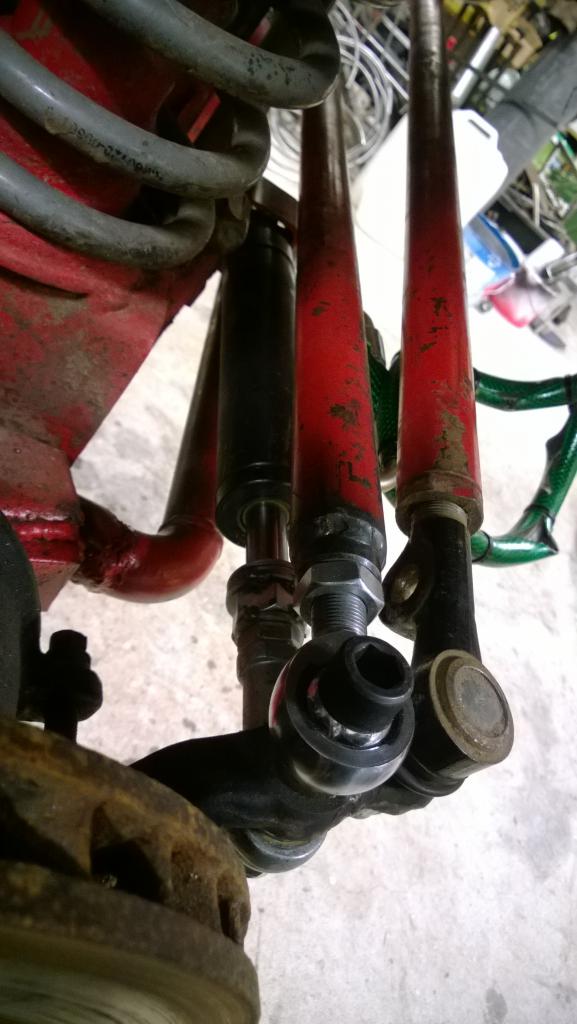

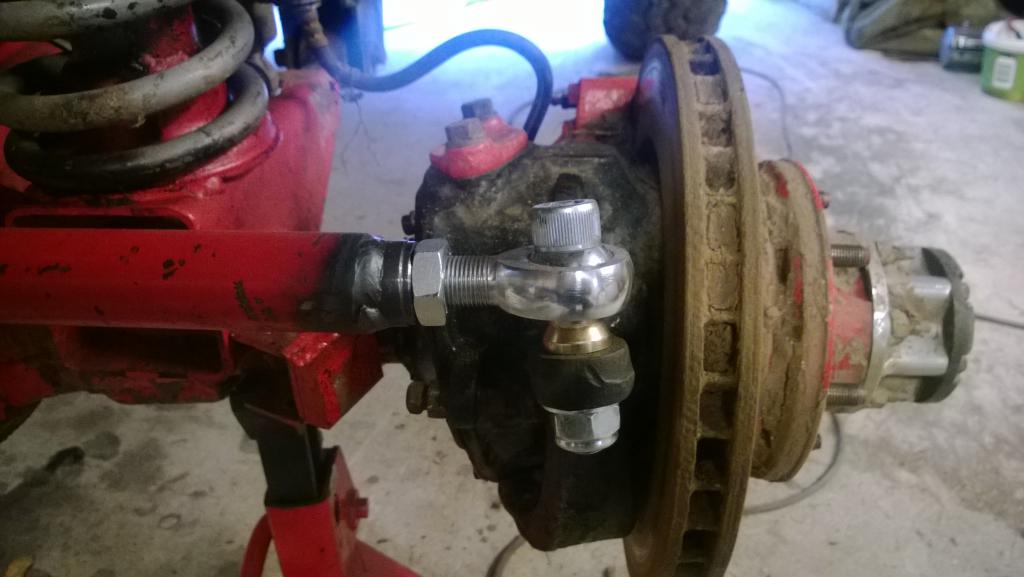

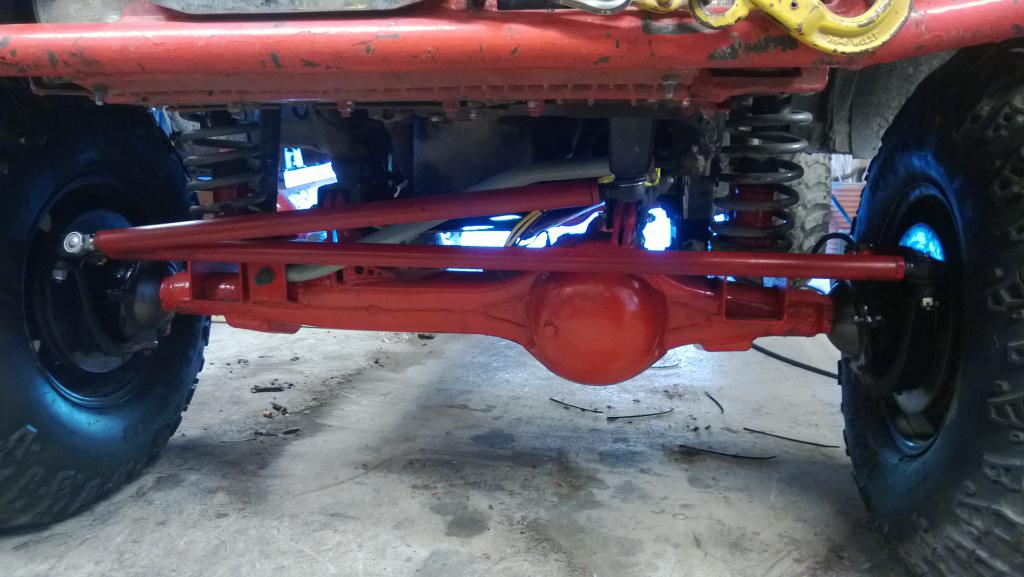

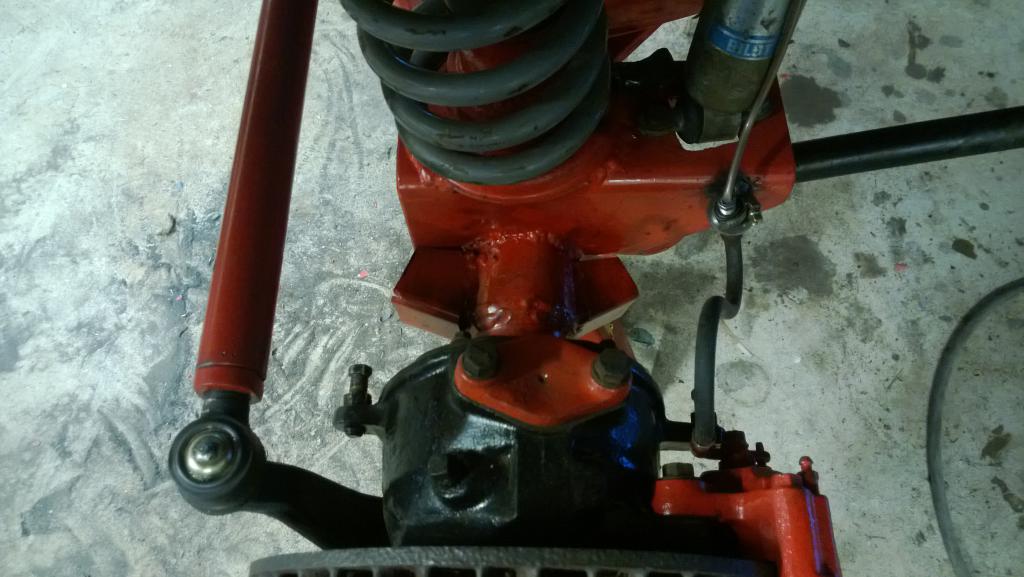

Kuvissa alkuperäinen hodarin raidetanko kääntökäikäleisiin sovitettuna suunnittelua varten, aika hyvin nousee tuo
raidetanko banjon ylälaidan tasolle suojaan. Samoten hyvin näyttäs mahtuvan olemaan käännön ääripäissäkin.
Eli ei ota raidetanko etuperän panssariin tai jousipeteihin kiinni :D

Jos sitä huomenna sais tuon eteen alle, vois takajarrut ja koko taka-akselin kasata peräöljyjä myöten nippuun.
Samoten jos tuon raidetangon siirtäs akselin taakse ja lopulliset nivelet malliksi paikoilleen jokapaikkaan,
pääsis mittomaan tarvittavan raidetangon ja ohjaustangon pituudet.

Jossain vaiheessa pitäs katkoa nuo alkuperäiset raidetangon 'varret' tuolta kääntöpäiden takapuolelta pois kuleksimasta,
mutta taidan odottaa että on lopulliset tangon paikoillaan ja näkee että kaikki varmasti pelaa...

niin ymmärsinkö oikeen että meinaat jättä raidetangon etupuolelle noilla paikallaan olevilla kääntövarsilla jokka pyöräytetty ympäri? kuinkas se nyt sit menee, että kääntyykö sisempi pyörä enemmän?

Mitäs varsia tuossa on pyöräytelty ympäriinsä?

Ei oo mitään varsia pyöräytelty ympäri :D

Tuohon on nyt laitettu paikolleen sekä vasemmanpuolen ohjauksella olevan raidetanko/ohjaushärpäke JA oikeanpuolen ohjauksella
olevan vastaava mutta peilikuva tuon alkuperäisen pelkän raidetangon varren tilalle :) Tällä välttyi pyöräyttämästä noita 'varsia'
(mikä tuon osan virallinen suomenkielinen nimi oikein on??) ympäri ja saan raidetangon eteen. Samoten raidetanko nousi ylemmäs ja
lähemmäs suhteessa banjoon.

En tiedä onko tuolla nyt vaikutusta ohjaukseen eli käykö tuossa samalla tavalla kuin jos olisin pyöräyttänyt nuo ympäri, mutta sen näkee sitten käytännössä...

Ennen aamupalaa jotain touhuttu...

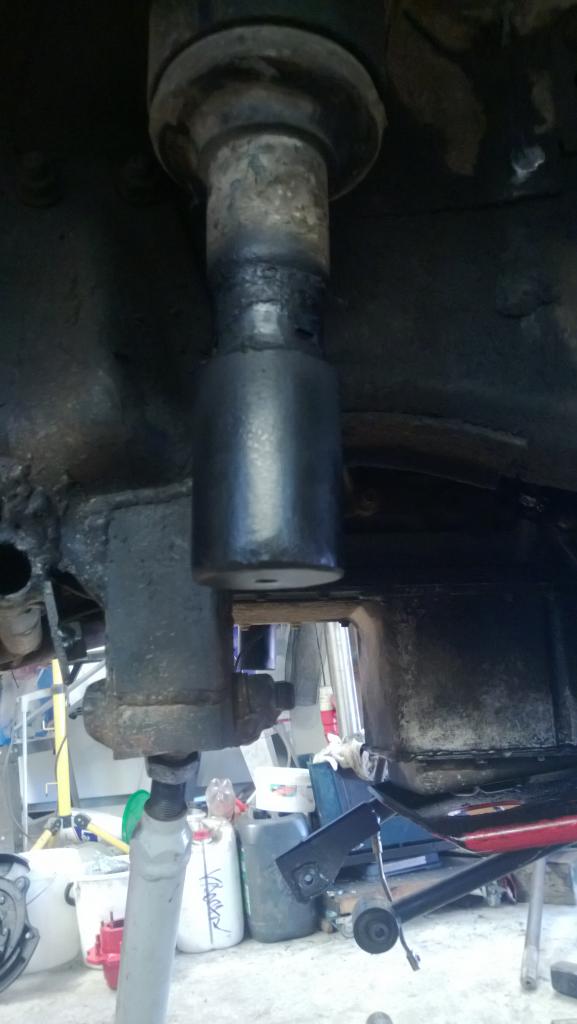

Heti aamusta talliin ja sisäänjoustonrajoittimien tekoon etuakselille, mitat otin vanhasta akselista ja iskarin 'tornista'. Putkee muutama pätkä,
motonetin pohjaanlyöntikumit ja miggiliimaa + maalia ja tällaset tuli tällä kertaa eikä tällä kertaa tullu käytettyä jääkiekkoja apuna:

Liite 37358Liite 37359

Katotaan miten nuo toimii ja riittääkö tuo nyt isommilla renkailla, säädetään tarvittaessa rälläkällä ja sähköliimalla.

Nyt tuo taitais olla valmis rullattavaks alle eikä sitä pitäs enää tarttea sieltä pois ottaa...?

Käännönrajotukset teen kunhan saan ohjauksen kasaan ja Irokit eteenkin alle. Samaan nippuun sitten varmaan tuo
ohjausiskari kun näkee tuon liikeradan ja muut.

Älä ainakaan vielä leikkaa takimmaisia pois. Ackermannin kulmat menee vähän huonoksi tuossa mallissa, joka taas voi johtaa huonoon kääntyvyyteen. Kannattaa vähän lueskella ja sitten vaikka testata kuinka tuo suunnittelemasi toteutus toimii. Esim. http://www.rctek.com/technical/handl...principle.html

sitä aattelin että miten toi kuskinpuolen varsi on tehty kuu siinä on toi kynkkä eteenpäin, mutta oikeenpuoleisella ohjauksella olevasta mallistahan saa "sopivan".

juuri noita jounin tarkottamia ackerman kulmia meinasin että jos on raidetanko akselin takapuolella niin tarttee raidepäät olla kapeemmalla ku olka-akseli ja jos edessä niin tarvis olla leveemmällä...

Juu, kävin noita ackermaneja ihimettelemässä, tosi se on, ne kääntyy tuolla setupilla juurikin toisinpäin kun pitäs olla.
No, pitää laittaa akseli alle ja ihimetellä joskos se raidetanko mahtus tuolla takana olemaan. Jos ei niin sitten joko annetaan
olla tai pistetään mietintämyssy päähän seuraavaa ratkaisua ettimään...:D

Pittää varmaan kokeilla passaisko nuo varret ristiin eli silloin vois levetä edestä leveämmälle kuin olka-akseli...?

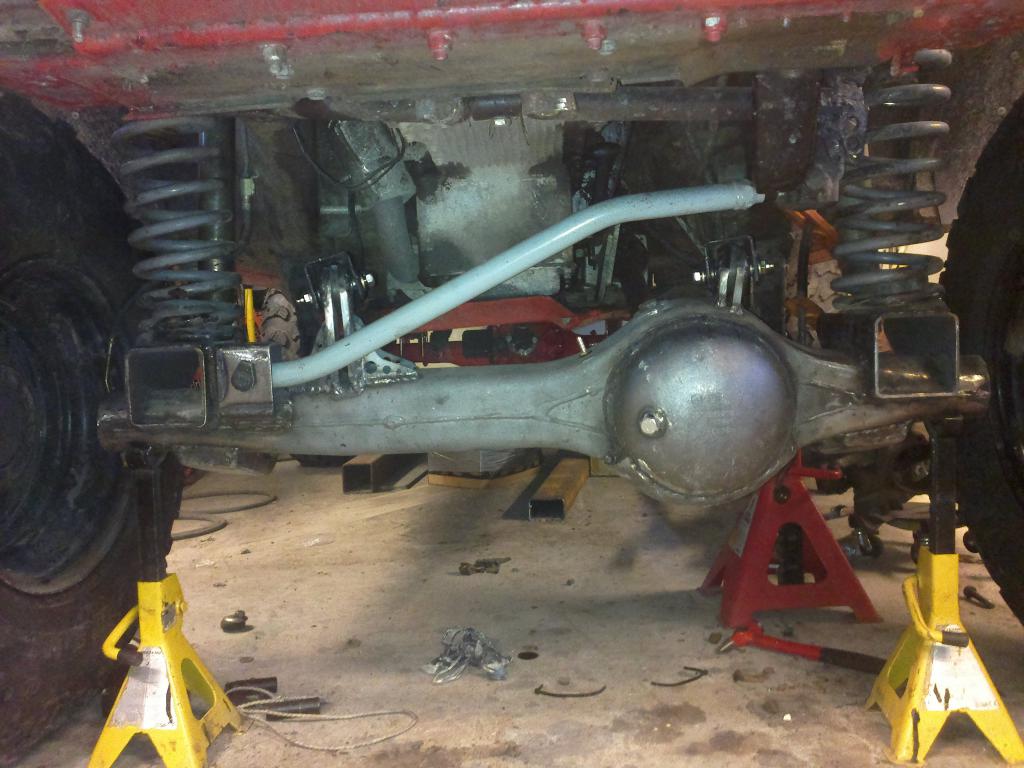

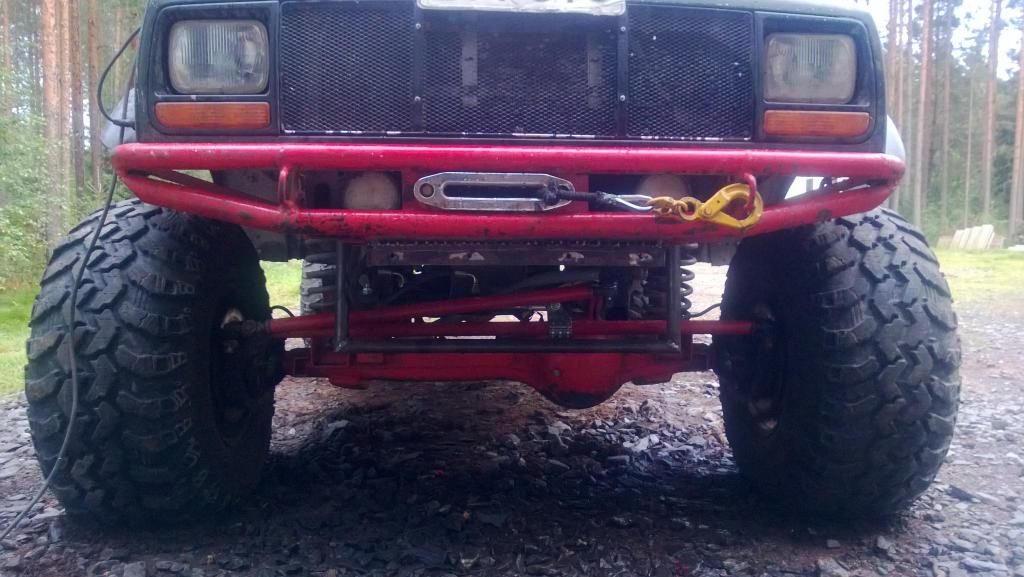

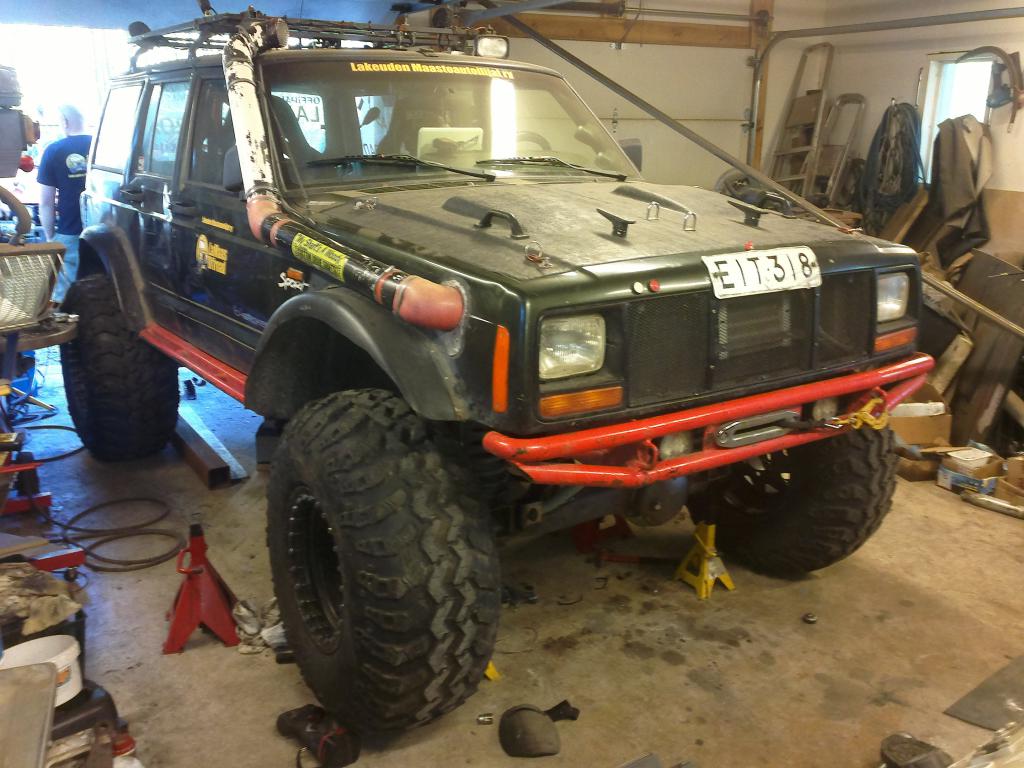

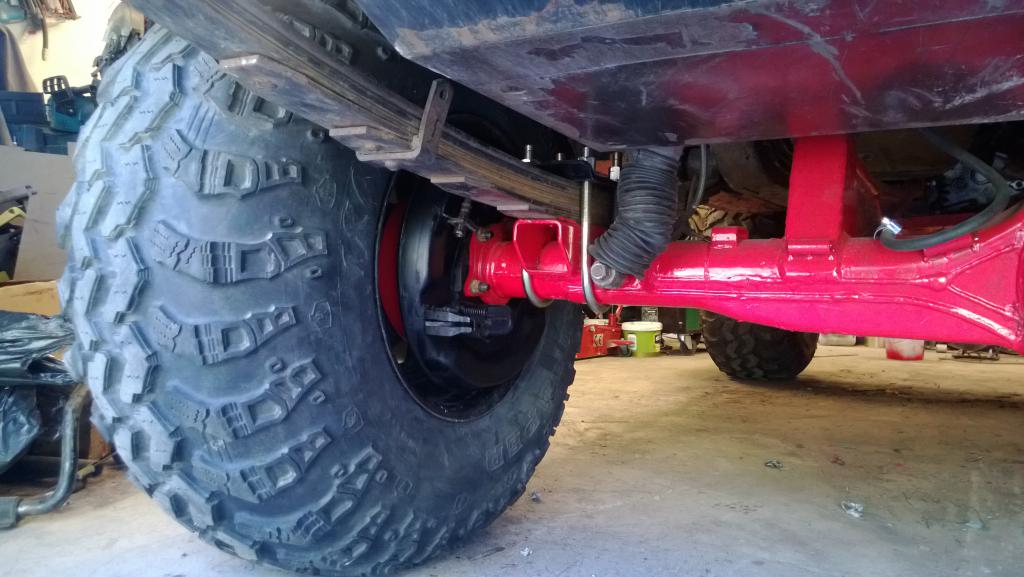

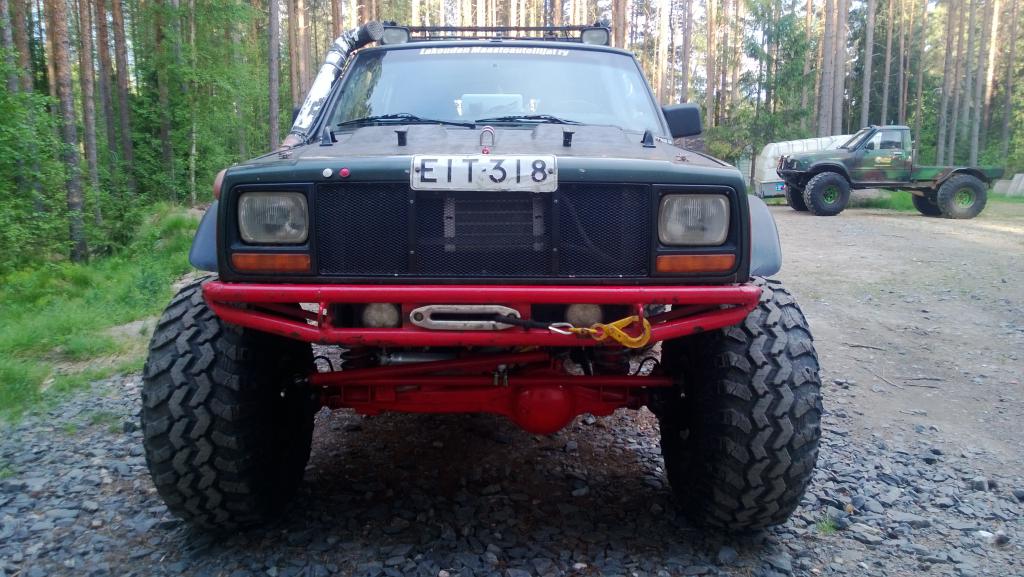

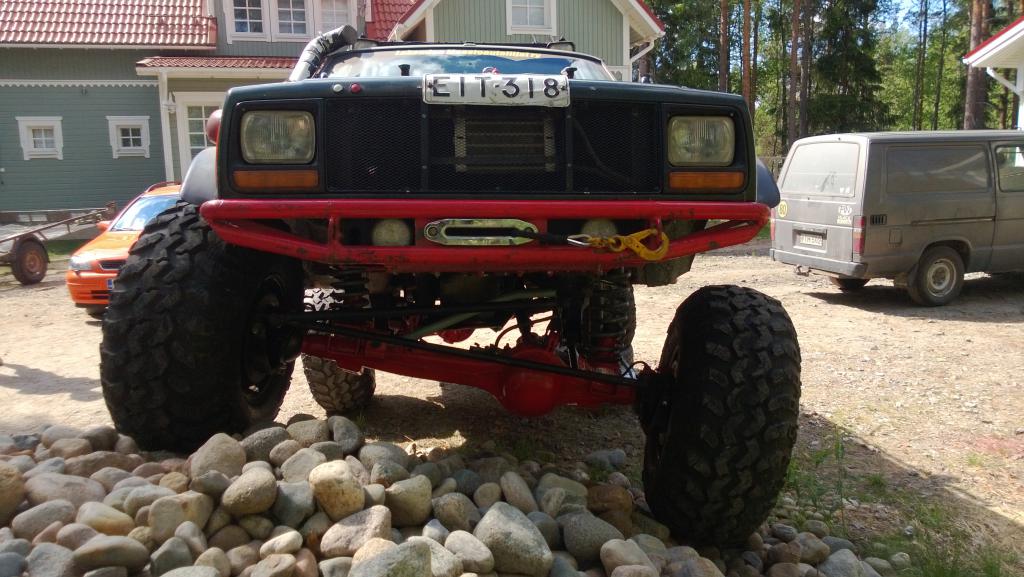

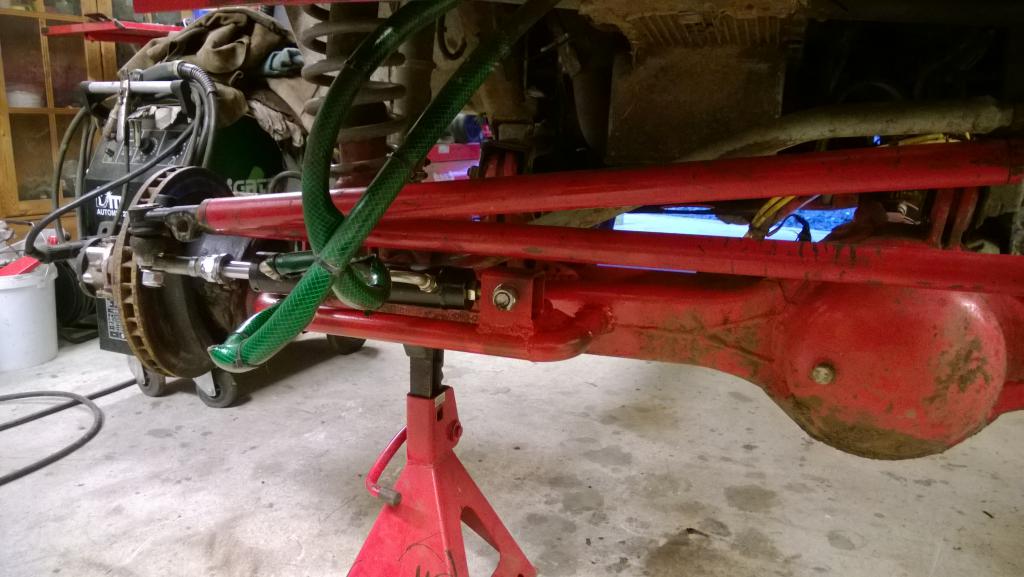

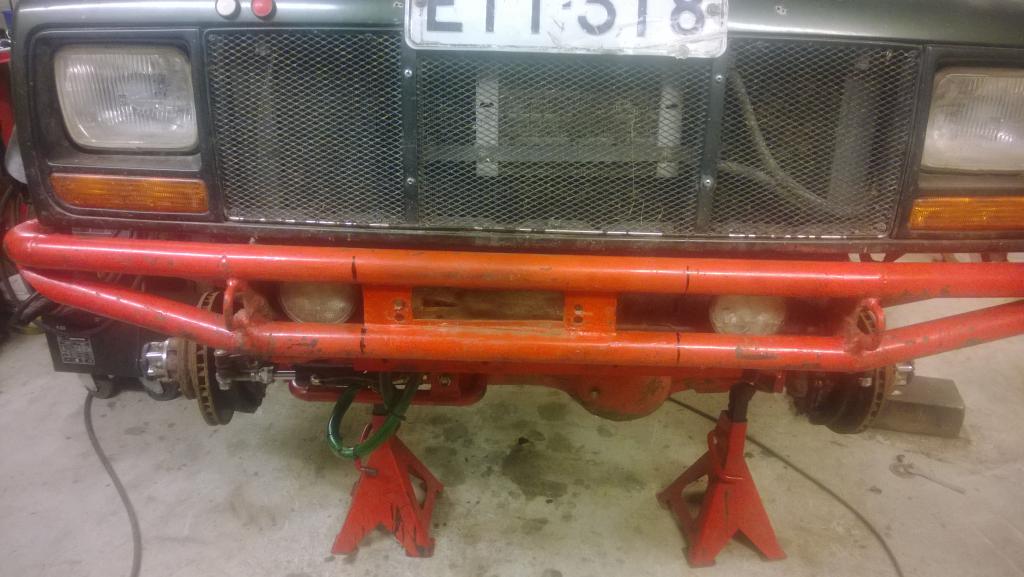

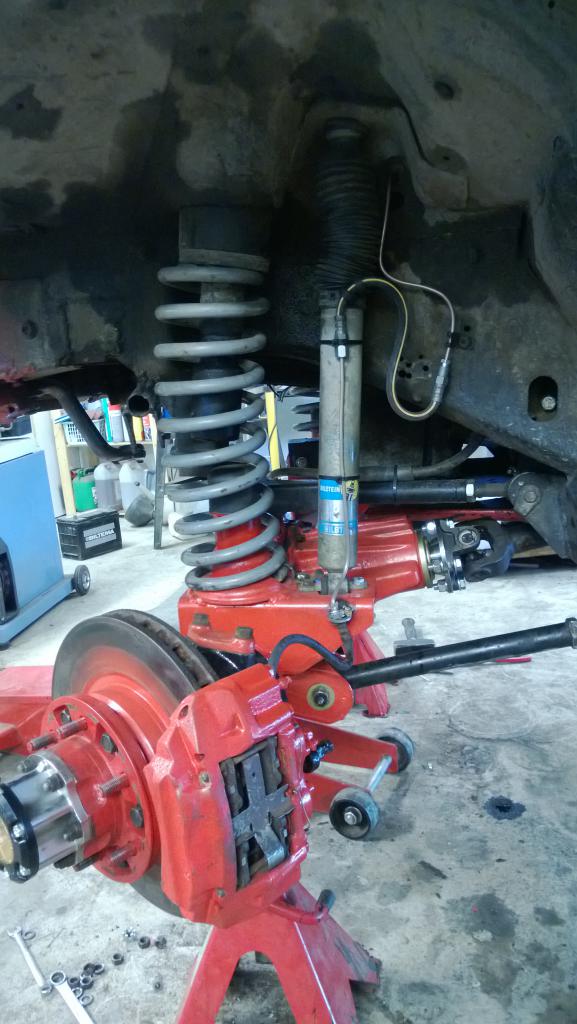

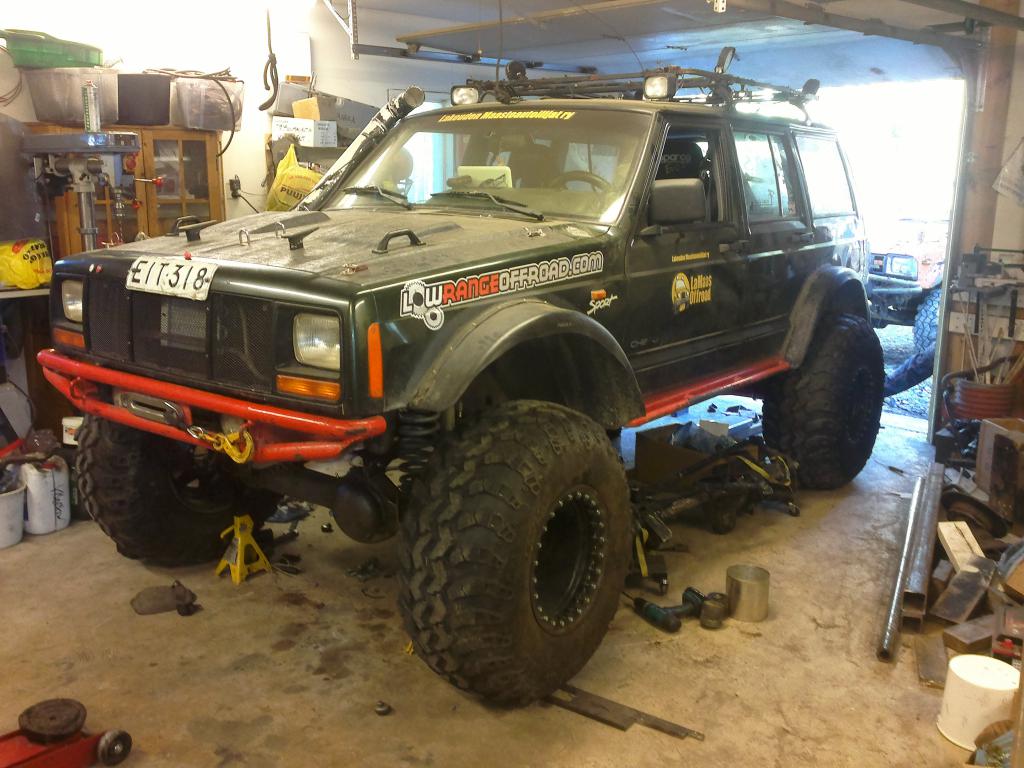

No, etuakseli meni alle ja näyttäähän se vielä nätiltä :) Akseli on vielä sentin vinossa, pitää säätää tukivarsilla suoraan.

Liite 37360

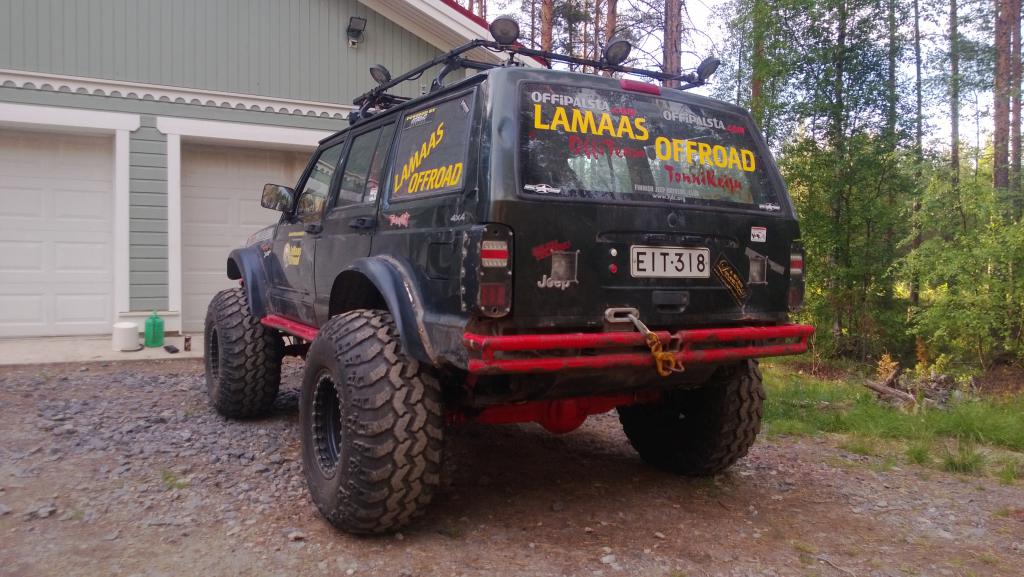

Aika paljonhan tuo auto taas korottui nuilla jousipedeillä ja Irokeilla...

Laiskaa puuhastelua...


Tämä päivä meni tallia siivoillessa ja pikku hiljaa laiskasti puuhastellessa.

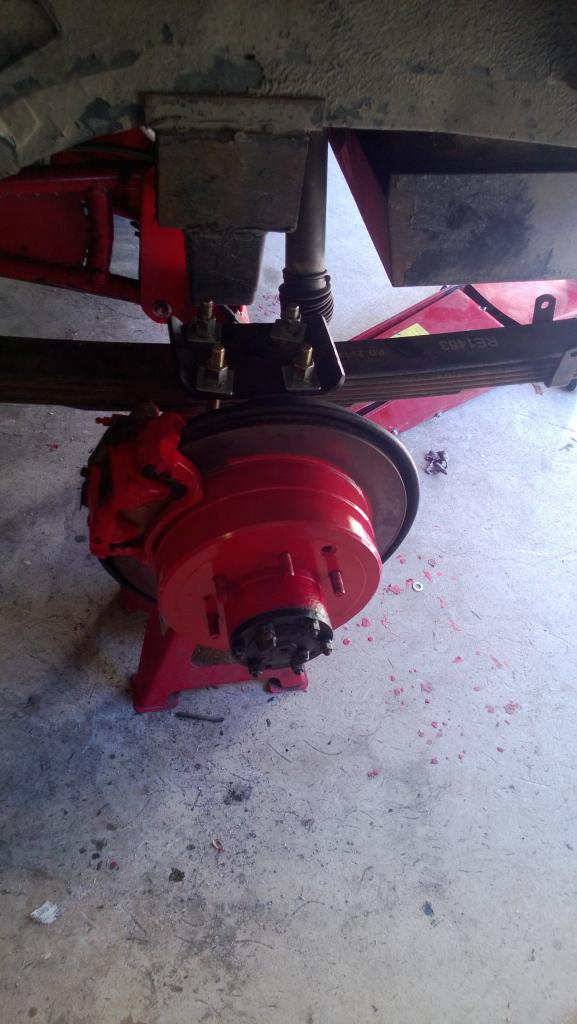

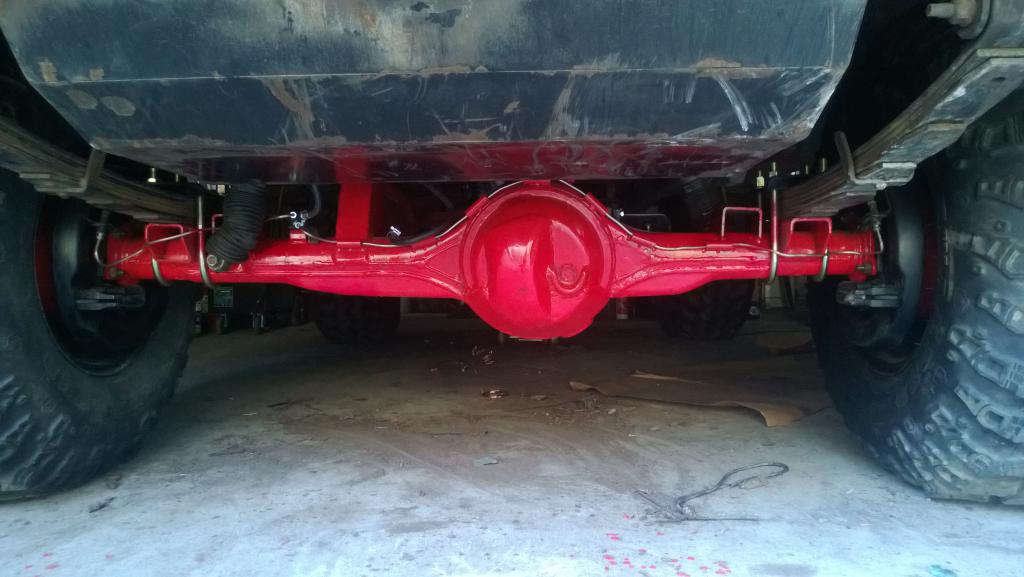

Taka-akseli alkas oleen valmis, pari jarruputken pätkää pitäs tekasta enää ja öljyt sisälle. Käsijarrun virittelen sitten ennen konttorille menoa :D

Liite 37388Liite 37389Liite 37390

Onhan nuo aika valtavat nuo hodarin jarrut, tuli ainakin pysäytysvoimaa lisää.

Jos sitä huomenna shimmais tuon etuperän loppuun kun se Nitron laippa tulee ja sitten kattelis tuon ackermanin kuntoon niin sais
niputtaa lonkkarit ja jarrut eteen paikoilleen. Samoten sais etukardaanin muuttaa ja pultata kiinni.

Etujarruille pitää kattoa ratkaisut, vaihtaako jostain pitemmät letkut vai miten tekee...


Oisko se todo-lista sen jälkeen:
- mittaa raidetanko + ohjauksen tanko väliaikaisilla tangoilla ja tiedot sorvarille
- mittaa käännönrajoitus paikolleen

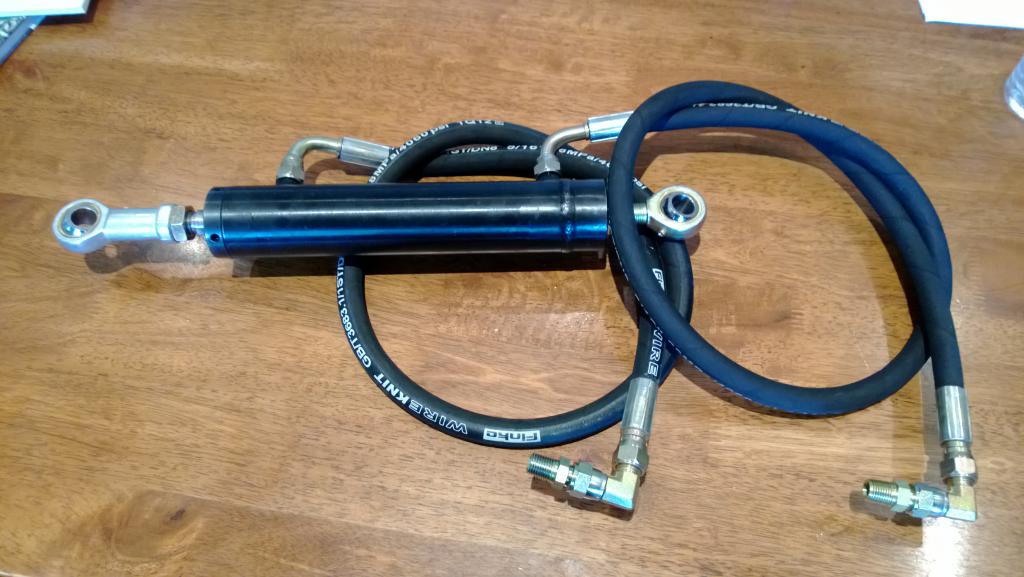

- ohjausiskarille kiinnikkeet

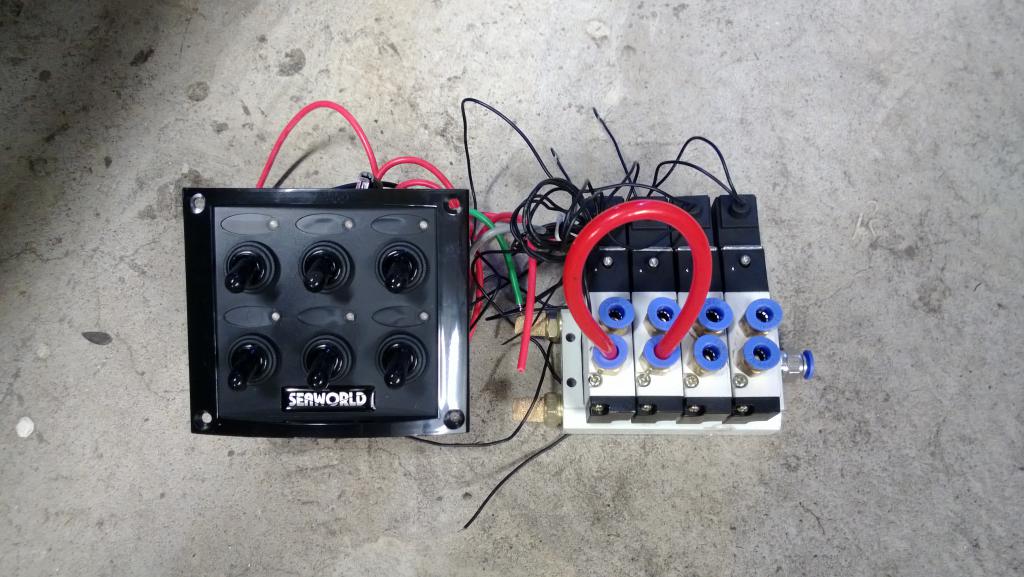

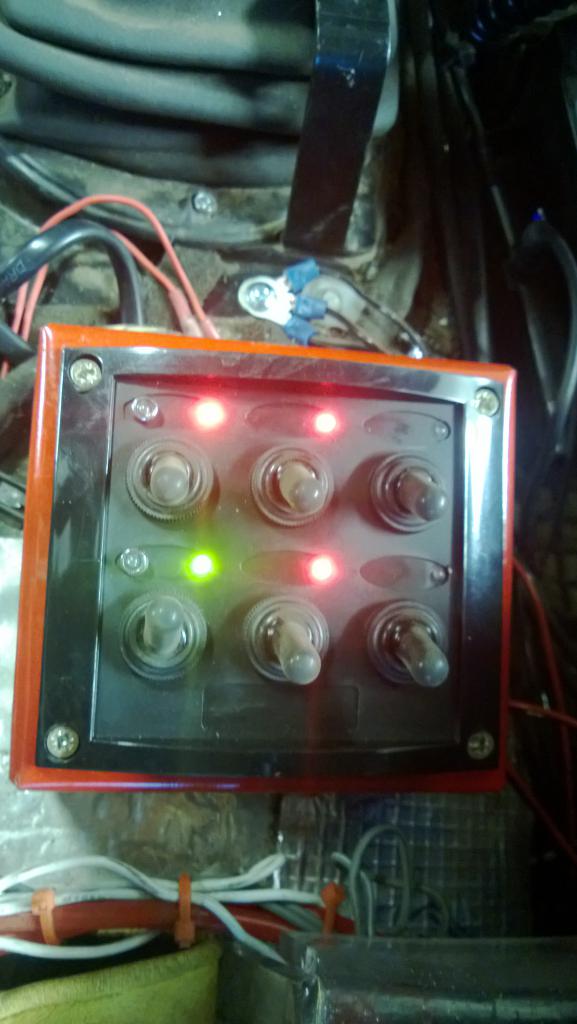

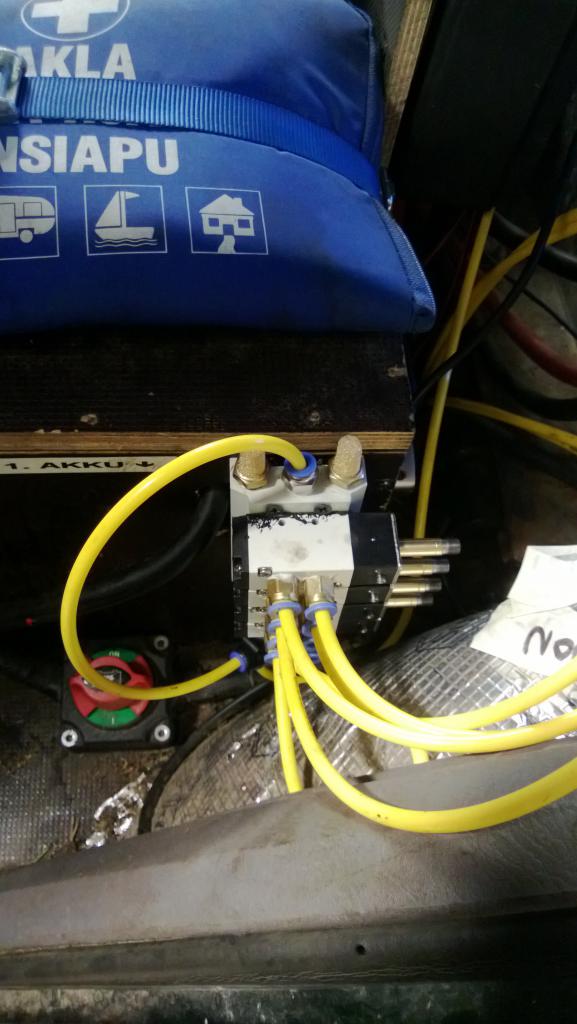

- paineilmalinjat + solenoidit ja muut sähköt paikoilleen

Sitten taitais olla testiajoa ja -venyttelyä ohjelmassa että näkee mikä toimii ja mikä ei.

Ei huonolla mallilla ollenkaan , 18 päivää aikaa reissuun :D:D

No vihdoin...

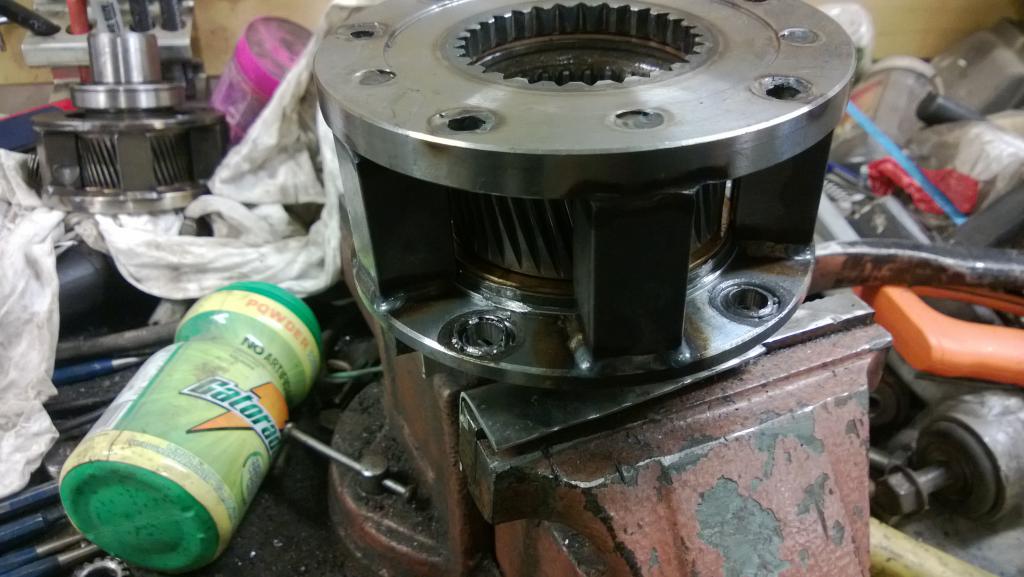

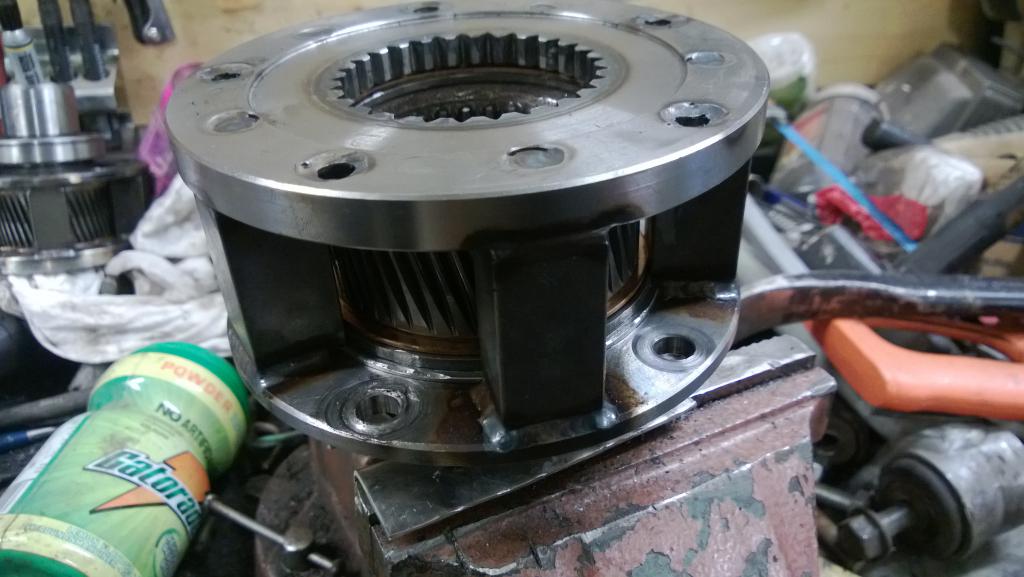

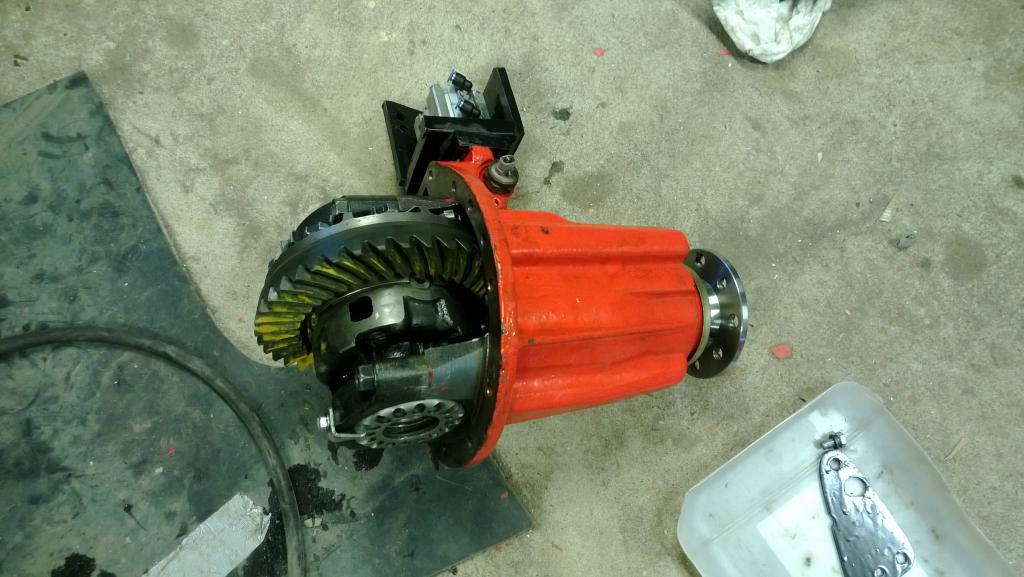

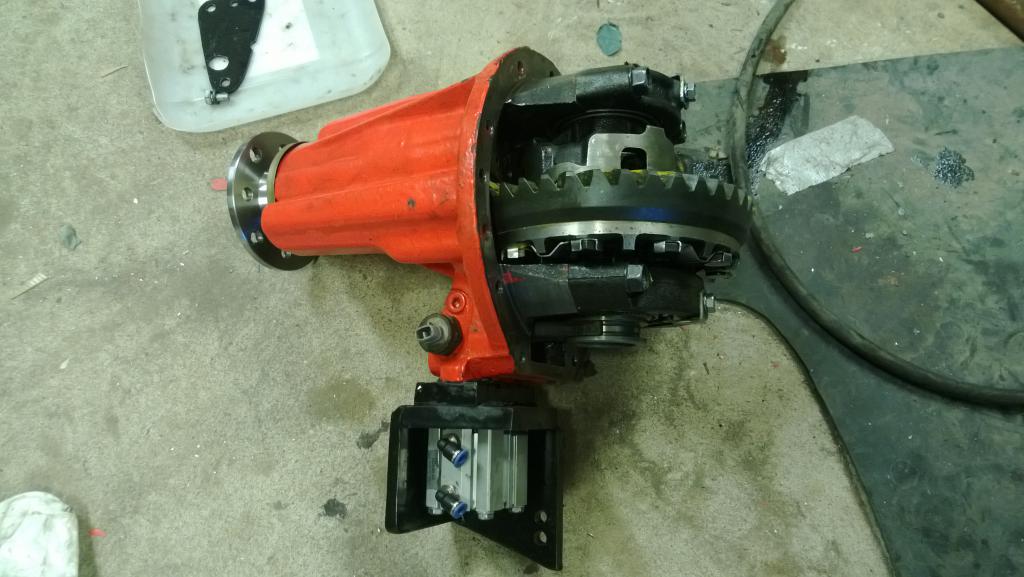

Hieman meinas vastustaa mutta sainpas etuperän välitykset kasaan :cool:

Liite 37491Liite 37492

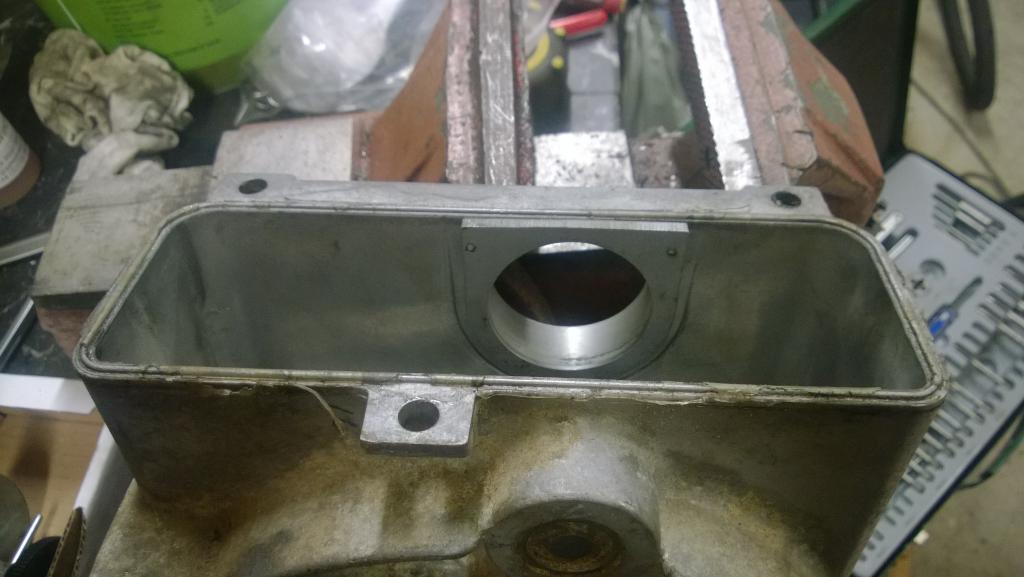

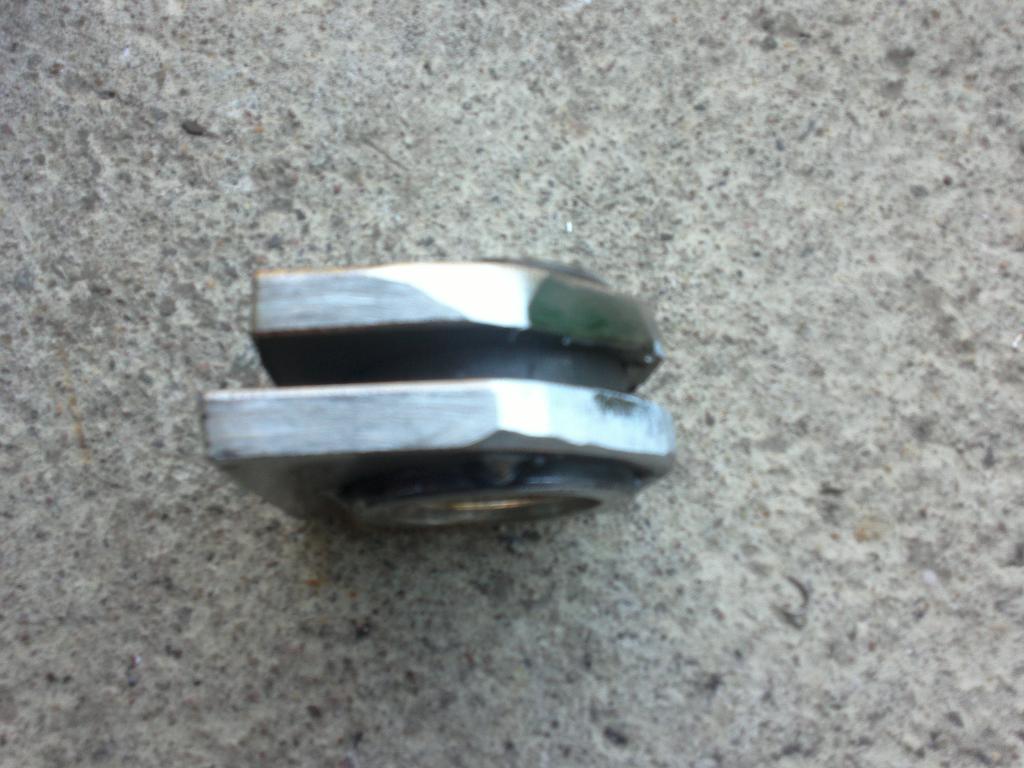

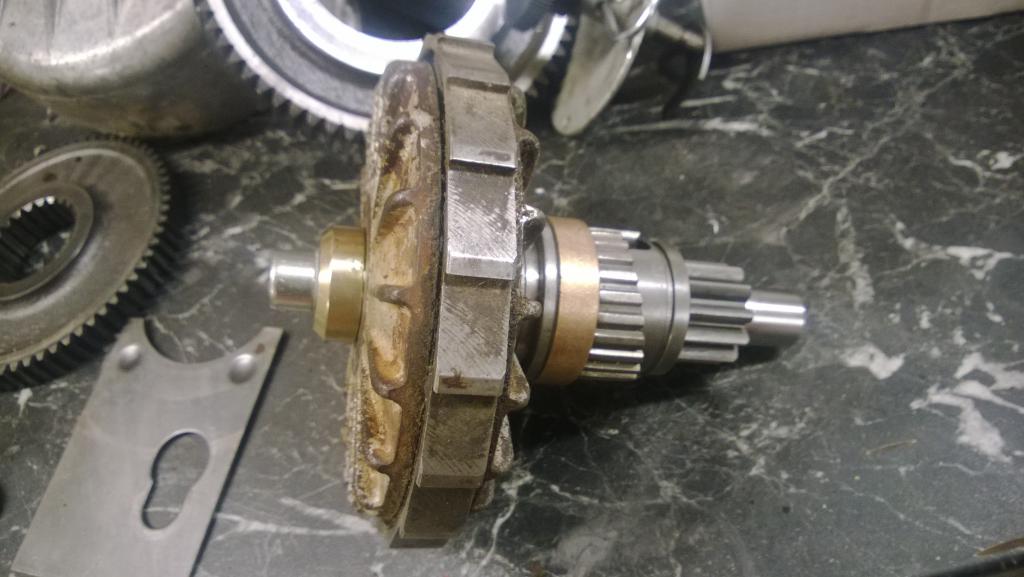

Se perkeleen peltilätkä pinionin laakereiden välissä meinas vähän aiheuttaa harmia... Kasasin pinionin holkilla ja shimmeillä
varmaan sen kymmenen kertaa ja aina hammasvälystä säätäessä pinioni jotenkin löysty ja alko lonkkaseen... Meinas mennä
ihimettelyn puolelle ennen kuin tajusin että se perkeleen peltilätkä jonka on ilm. tarkoitus pitää osa öljystä pinionin yläpäässä ei
sovi paikoilleen tuon holkin kans vaan holkki aina kuroo ittensä siihen kiinni ja jonkin ajan päästä pelti antaa taas periks ja tilanne
muuttuu... Alkuperäinen krymppiholkki on niin paljon ohuempaa materiaalia että se mahtui tuon lätkän kans olemaan.
No, peltilätkä lähti aika nopeesti takavasemmalle kun hokasin sen syyllisyyden ja sen jälkeen tuo ei ollu ku säätää kohilleen.

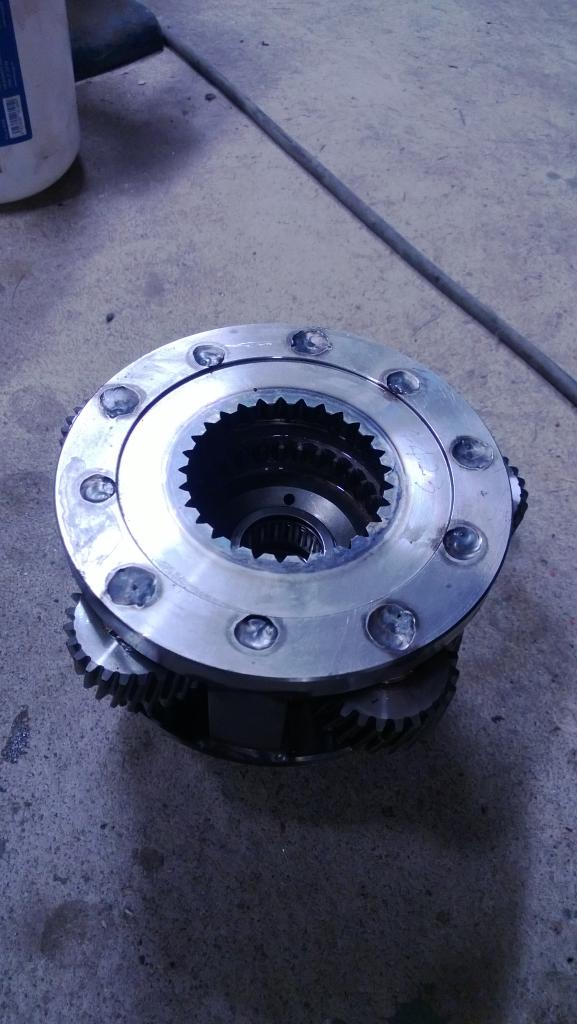

Öljynviskoja on edelleen paikoillaan ja perät tulee joka tapauksessa hieman ylitäytettyä joten tuskin tuon lätkän puute aiheuttaa ongelmia.

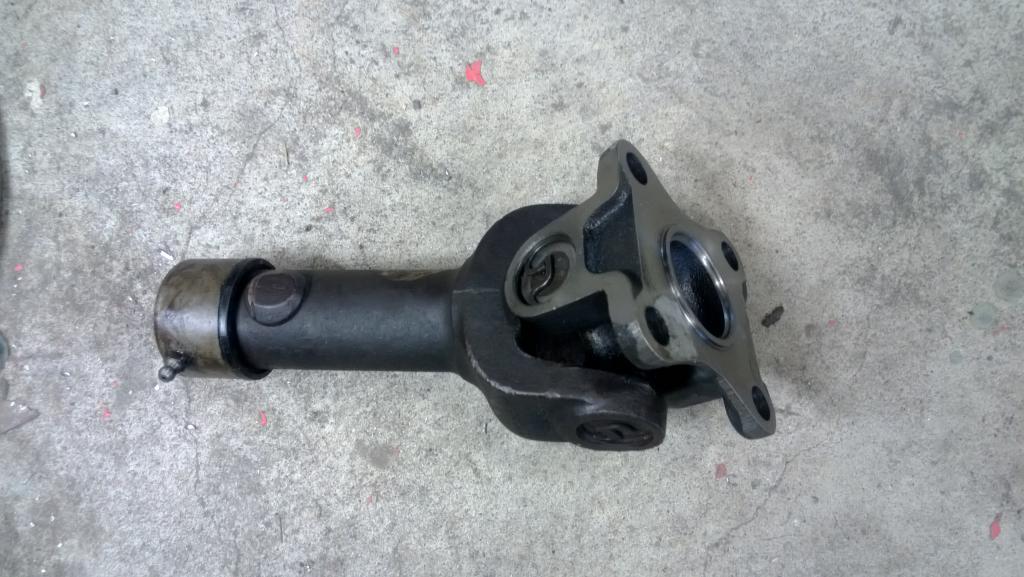

Tuon murikan jos huomenillalla sais paikoilleen ja kardaaniin sovitelaipan prässättyä ristikkoon niin sais senkin kytkettyä.

Sitten taas etuakseli pukeille ja navat pois, ohjauksen ihmettelyä, akseli suoraan, lonkkarit paikoilleen, jarruja, jne.

Kunniahimoinen tavoite päästä testiajolle tällä viikolla vielä...

Kuinkas paljon sulla tulee tuolla vermeellä maantiekilsoja? Jos on vielä akselia käännetty edessä niin että pinioni töröttää kohti jakoaskia (kuten pitäisi olla sikälimikäli sulla on tuplaristikollinen kardaani) -> pinionin öljynkierto taaemmalle laakerille muutenkin huono -> mahdollisia ongelmia voi tulla.

Kannattaa todellakin sitten täyttää vähän liikaa, ja toisaalta toivoa että ylitäytöstä ei toisaalta seuraa ongelmia. Jos vain mitenkään mahdollista niin kyllä se peltilätkä siellä kannattaisi high pinion akselissa pitää, varsinkin jos on alunperin sellainen siellä ollut. Ei tuo nyt välttämättä leivo kiinni, mutta vituttaa pikku lätkän takia alkaa laakereita ja mahdollisesti välitystä vaihtamaan kun pinioni kyrvähtää siinä laakerien palamisen yhteydessä.

Ei noita maantiekilsoja kauheasti kyllä vuodessa tule, sen verran mitä pelipaikoille siirtymiset nyt vuodessa vaatii.

HP Dana 30:sen vastaavan peltilätkän heitin mäkeen samasta syystä, sen kanssa ei ainakaan ollu ongelmia.
Ylitäyttöä on tullu harrastettua jo jonnin aikaa, vielä ainakin isommitta ongelmitta, mutta käytännössähän tuon nyt sitten näkee...:D

Joskus koitin pienessä mielessä miettiä mitä haittaa tuosta ylitäytöstä on, epäonnistuin. Kertokaa nyt tyhmälläkkin mihin se voi johtaa?

ainakin löytyy helpommin vuotavat stefat, se on tullu todettua :D

Öljy alkaa vaahtoamaan ja lämpeää normaalia enemmän.

Pikku hiljaa...


Ens hätään piti vielä tuota etulukon paineilmaohjausta herkistellä kun jäi eiliseltä vaivaamaan... No mutta nyt pelaa herkemmin.

Sitten pääsikin jo eteenpäin eli perämurikka paikoilleen banjoon. Siitä sitten Kardaanin etuosa irti ja sovitelaippa prässillä paikoilleen.
Kardaanin pätkä takas kohilleen ja eiku pultteja paikoilleen.

Liite 37525Liite 37524

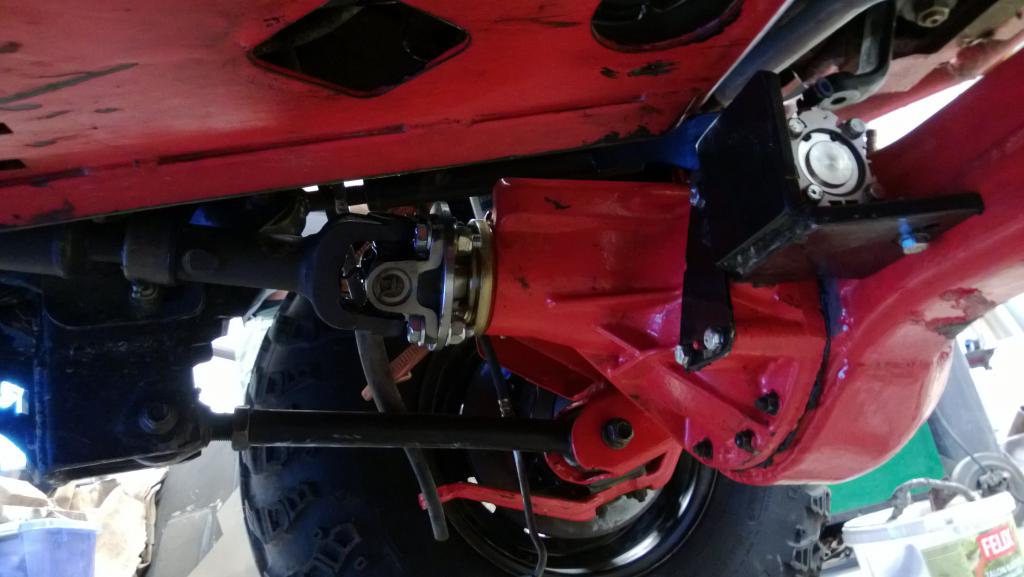

Kuten kuvasta näkyy, panssarin kanssa on tuolla sylkyn suojalla ahdasta, pitää ottaa molemmista ylimääräset pois että mahtuu olemaan.

Tuota ohjausta ihmetellessä meni aika iso osa iltaa, eikä päätöksiä päässyt syntymään edelleenkään...

Mutta sitten pienenä iltapalana lonkkarit nippuun, vetarin stefat vaihtoon ja tikut paikoilleen. Samalla tuli uusittua kaikki muutkin tiivisteet.

Liite 37526Liite 37527Liite 37528

Ja hoomenna jatkuu taas töitten jälkeen...

Juuri tämä. Liika on liikaa.. On se öljy sitten vaahtoa ja/ tai liian kuumaa, niin se ei voitele eikä suojaa oikein.

Etujarruista...


Etujarrujen putket ja letkut ajattelin tehdä niin että satulalta menee letkulla akseliin kiinnikkeeseen,
siitä putkella iskaria myöten ylös korin tasalle, siihen jonninlainen kiinnike josta letkulla koriin ja alkuperäiseen putkeen kiinni.
Näin minusta ei tartte sika pitkää letkua satulalta koriin ja joustot ei rajoitu. Samalla kaikki pitäs olla paremmin
suojassa risuilta ja muilta haavereilta.

Paintilla hahmoteltuna iän vanhaan kuvaan:

Liite 37529

Luulis että tuo kelpaa konttorillakin?

Ape importista teräspunosletkua niin ei tartte montaa liitosta tehdä.

ja onnistuu maastossa tehä uus letku jos letkua ja helmiä mukana.

Edit. uskoisin että kuvatusti tehtynäkin on katsastuksen kannalta ok.

Vieläkö tuo liike on olemassa?

Sehän oli siinä toppilassa siilojen vieressä ja oli joidenkin puheiden mukaan aikonut lopettaa, jos kiinteistö puretaan ja sehän on hakattu maan tasaan jo aikoja sitten...

Miksipä ei toimisi, jos vain kiinnikkeet on asialliset? Mulle joskus marmatettiin kun oli paksuilla nippusiteillä jarruletkut kiinni sellaisissa "kehdoissa" mihin letku/ putki menee mukavasti, ja mistä saa kehdon alapuolelta nipparin läpi. Ei kelvannut..

Itse joskus mietin että olisi laittanut menemään ylätukivarren päällä, ja pätkä teräspunosletkua sinne tukivarren korinpuoleiseen päähän ja siitä koria pitkin pääsylinterille. Niinhän se itse asiassa menee ainakin Grand Cherokeessa taka-akselilla ihan tehtaan jäljiltä. Tulee vähän pidemmät letkut edessä tuolleen, mutta onpahan pois tieltä enkä näe mitään haittaa kasvaneesta letkun/ putken pituudesta.

http://www.ape-import.com/

Tuolta löytyy yhteystiedot, kysymällä selviää loput.

Edit: Ape-import on pystyssä, samaten ku kiinteistökin :)
Kolmen kuukauden irtisanomisaika kuulemma, eikä ollut ainakaan eilen irtisanomisilmoitusta tullut :)
Kannattaa soittaa ennen asiointia, ei ole säännöllisiä aukioloaikoja.

Eikö nuo jarruputket/letkut, kannattas laittaa yhdellä letkulla murikan päälle ja siitä haaroitus..? Riittää yks pitkä letku ;)

Kyllä tämä vielä tästä...


Kauheesti kaikkea pientä tuli värkättyä:
- akseli suoristettua
- tukivarret, iskarit, jouset ja panhardi pultattu kunnolla kiinni
- takajarruille putkia aloteltu
- etupanssaria ja lukon sylkyn suojaa rälläköity niin että sopivat molemmat olemaan
- etusatuloiden pölysuojia aloteltu vaihtamaan
- takaperään öljyt laitettuna
- etukardaanin ristikot ja liuku rasvattuna
ja varmaan jotain muutakin pientä mitä ei nyt muista... :D

Eli paljon pientä hierontaa muttei oikein mitään näkyvää.

Huomenna jos sais noita tankoja kateltua että saa ainesputkille vihdoin mitat ja putket sorvarille jenkoja varten.

Samoten noita jarruja vois hieroa eteenpäin sekä edessä että takana.

Tavotteena sunnuntaina pieni maastolenkki testimielessä että näkee miten nuo renkaat mahtuu olemaan ja elämään.
Samoten jos näkis mihin käännönrajotus kannattaa laittaa.

Iltapäivän tuloksia...


Kääntövarret kävi metallipajalla ni ei tarttenu tehä hengenvaarallisia hitsausviritelmiä ja nyt on ackermankin oikein päin:

Liite 37559Liite 37560

Eli tällä mennään. Samoten kuvassa näkyykin nuo väliaikaiset raide- ja ohjaustangot tehtynä, piti tuollaset patentoida
että saa ainesputket oikeaan mittaan ja sorvarille.

Jos sitä tänään yrittäs vielä myöhäsellä illalla noiden jarrujen kimppuun käydä, aloittaen vaikka etujarruista tällä kertaa.

Jonninmoiset jarrut kun sais tekastua, vaseliinit ja öljyt joka paikkaan, paineilmalinjat lukoille ja ehkä käännönrajottimet tekastua niin sitä
voiskin yrittää mahuttaa autoa ulos tallista ja pikkasen venytellä ihan noin niinku koe mielessä... :D

Ja Jeeppi käynyt todistettavasti ulkona tallista...


Etuakseli tuli kasattua loppuun tuossa aamusella ja etujarrutkin putkitettua ja ilmattua. Tuota putkitusta ja letkun
sijoittelua pitää vielä parsia, mutta muuten mennään tuolla ratkasulla.

Liite 37603

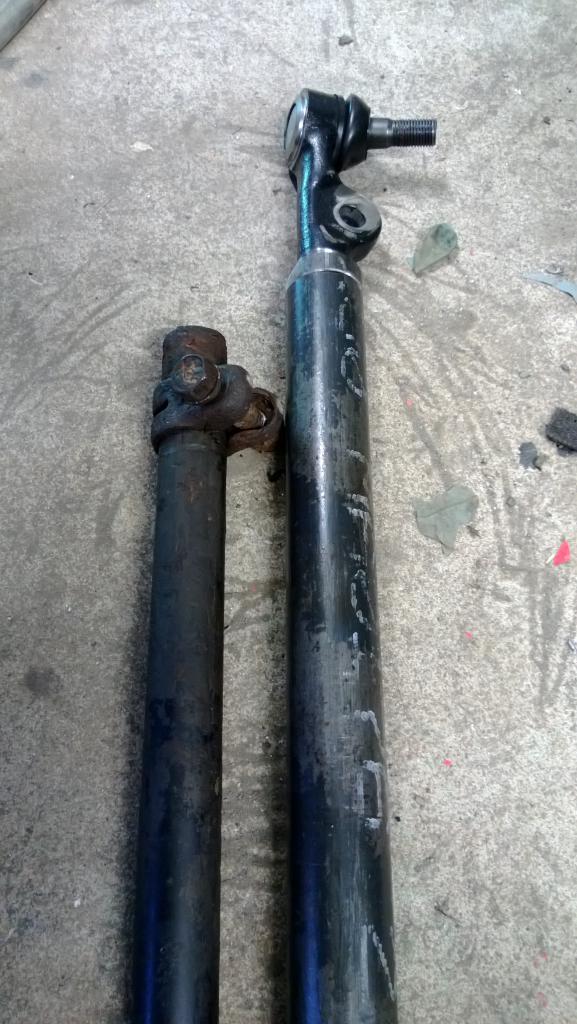

Hieman jäsympi raidetanko ja ohjausvarsikin saapui paikalle, vertailukohteena hodarin vakio raidetanko:

Liite 37604

Kääntöpäissä vaseliinit ja peräöljyt perissä, Jeeppi ulos tallista ja koevenytyksiä:

Liite 37605Liite 37606Liite 37607Liite 37608Liite 37609

Takajarrut pitäs putkittaa, line lock asentaa samalla, ohjausta vielä säätää samalla kun vaihtaa nuo jäsymmät tangot paikoilleen,
parlokkeihin tehä vähän lisää tilaa taakse, sisäänjoustonrajottimia muokata edessä ja takana, paineilmatkin on vielä
tekemättä, jne. mutta tunnelinpäässä näkyy valoa jo :D:D:D:D:D
Nyt otan muutaman karhun ja kattelen joskos sitä malttas pitää vapaaillan :eek:

http://forums.offipalsta.com/attachm...3&d=1370099191

Mitähän katsuri mahtaa tuumia jarruletkuista/putkista, kun eikös ylimääräisten liitoksien / jatkoksien teko ole kiellettyjen temppujen listalla, vaikkei tässä akseliväli muutukaan...?

Liikenneministeriön päätös auton rakenteen muuttamisesta
3 luku, Alustamuutokset
11 §, Akseliston muutokset
3. "...jarrujen voimansiirron laitteet muutettava siten, ettei aiheuteta ylimääräisiä liitoksia tai jatkoksia..."

http://www.finlex.fi/fi/laki/alkup/1998/19980779

Melkoset venytykset tuolla näköjään irtoaa! :D

Jarruputken jatkamisesta tuntuu olevan uusin huhu että se olis nykyään sallittu? -Matti osannee katsurina kertoa
tyhjentävästi mikä se on nykytilanne jos vain lukee tätä threadia?

Konttorillahan tuo viimeistään selviää, eikä ole mikään hullun suuri homma noita muuttaakaan jossain vaiheessa :D

Ja sunnuntain tuherruksia...


Jotain pientä tänäänkin saatu aikaseks, uus raidetanko paikoillaan, painoa 9kg :eek:, meinaa ainesputki olla raskasta.
Kääntövarret maalattu ja pultattu nyt lopullisesti paikoilleen.Takajarrutkin putkitettu eli joka kulmalla toimivat jarrut.
Tuli vedettyä koko linja taakse uusiks, oli jo ottanu osumaan maastossa alkuperänen.
Taka-akselille lisätty joustonrajoituspedit ettei iskarit pohjaa sisäänjoustossa. Ja parlokkeja vähän leikottu että mahtuu Irokit paremmin olemaan.

Liite 37646

Niin ja etukardaania lyhennetty hieman ettei pääse liuku varmasti pohjaamaan.

Alkuviikosta jos sais hodarin raidetangonpäät hommattua niin sais tuon uuden ohjausvarren ruuvata paikoilleen ja sais säätää
aurauksen ja ohjauksen kohilleen plus käännönrajottimet paikoilleen.
Ohjausiskarikin löytäs oman paikkansa tankojen jälkeen.

Sitten joku ilta lukkojen ohjaus ja merkkivalot konttoriin niin alkaskohan se olla jo sitten valmis...?

Välitysten sisäänajo jossain välissä ja sitten kovaa ajoa ja huoletonta pitoa :D

Tuo jarruputken ja alemman letkun liitoskohta pitäis varmaan siirtää iskarin varteen kiinni, meinaan kuvan perusteella iskarin alapään ja akselin välinen kääntyily nitkuttaa putken poikki jollain aikatalulla.

Oletettavasti jarruputkien ja letkujen pitää olla myös kunnolla kiinnitetty eli senkään ei pitäis konttorilla kelvata että alapää on vaan löysästi reiässään.

Ja laita vaikka klemmarit pitämään putki iskarissa, niin ei ihan pikkurisu vie mukanaan :)

Juu, nuo on tiedossa :) Ei niin vakavaa etteikö ehtis hipistelemään tässä joskus myöhemmin...

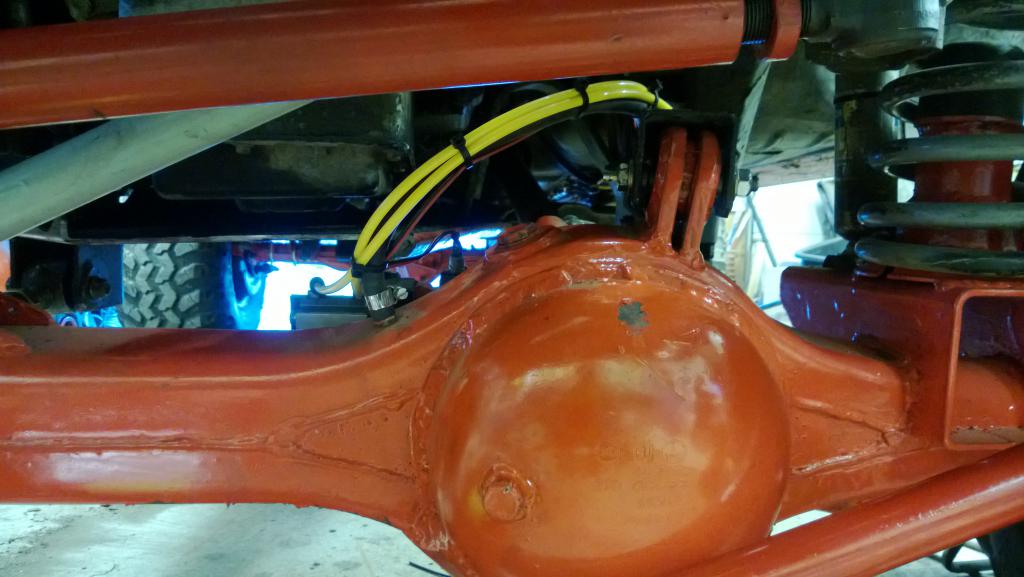

Alkuviikon saldona line lock asennettu kytkimineen ja merkkivaloineen, paineilmalinjat vedetty
etu- ja takalukoille samoten lukkojen anturien piuhat.

Liite 37737Liite 37738

Konttoriin kun kytkee nämä yhteen sähköjen ja paineilmojen kans, pitäs olla lukkojen ohjaus tehtynä.

Liite 37739

Jos sitä huomenna tai ylihuomenna kattelis tuon ohjausgeometrian kuntoon...

Vähän kerrallaan...

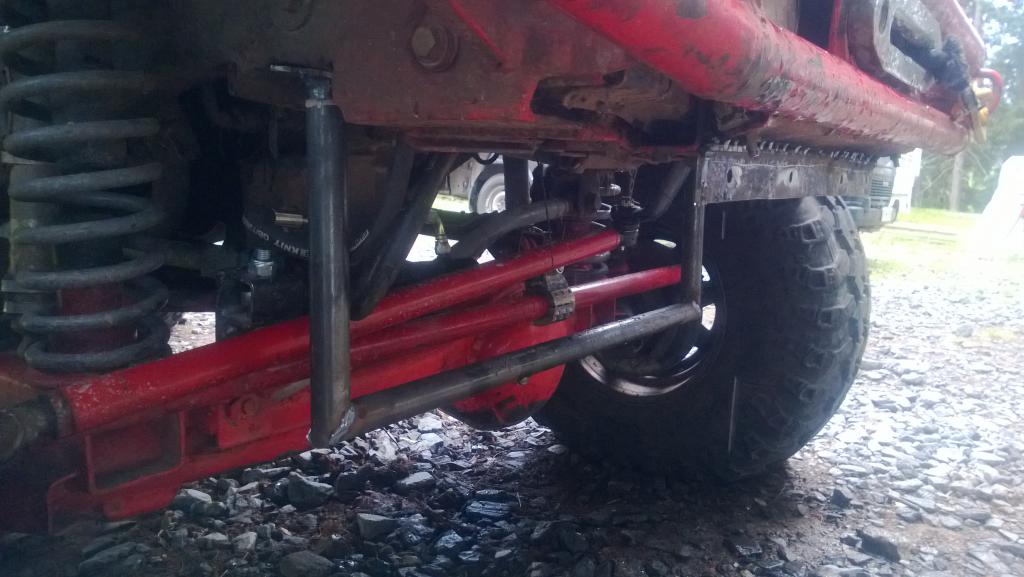

Tänään meni ainesputkesta tekastut raidetanko ja ohjausvarsi paikoilleen, näyttäs että mahtuvat olemaan ja on
melko hyvin suojassa nuo tuolla akselin yläpuolella :D

Liite 37753

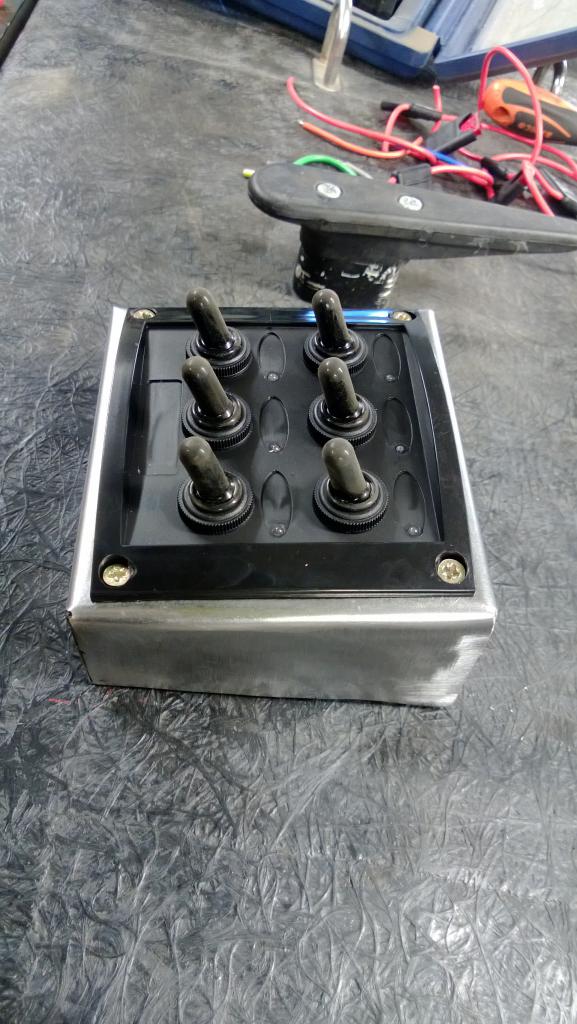

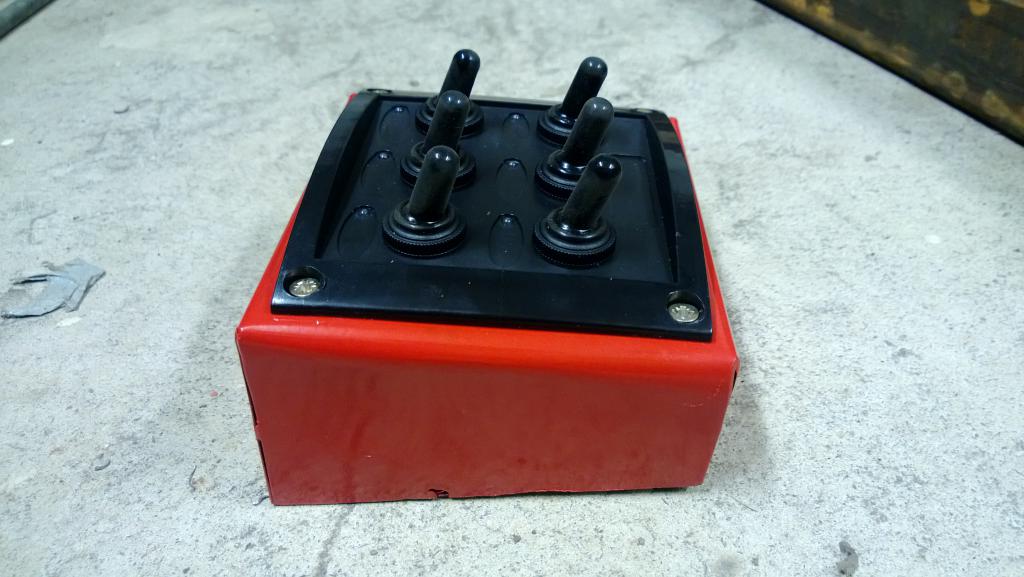

Sitten piti askarrella huomista kytkemistä varten kotelointi tuolle katkaisinpanelille, tuo tulee keskikonsuliin
ja tähän sekä lukkojen ohjaus että etu- ja takatyövalojen katkaisimet siirtyy tähän myös:

Liite 37754Liite 37755

Loppuillasta tuli sitten hienosäädettyä etulukon ohjausta ja ihmeteltyä tuota kiinan solenoidihässäkkää...
Ei pidä kovin hyvin paineita tuo kiinan solenoidinippu, pitää purkaa ja parannella hieman ennen lopullista asennusta.

Jos sitä huomenna vaikka tekasis käännönrajotukset banjoon ja kattelis joskos ohjausiskari mahtus
jossain tuolla seassa olemaan. Jos mahtuu niin tekasee sille kiinnikkeet ja pulttaa paikoilleen.

Sitten tuo taitaa enää huutaa konttorissa sähköjen ja paineilmojen kytkemistä...

Hyvällä tuurilla se olis sitten siinä

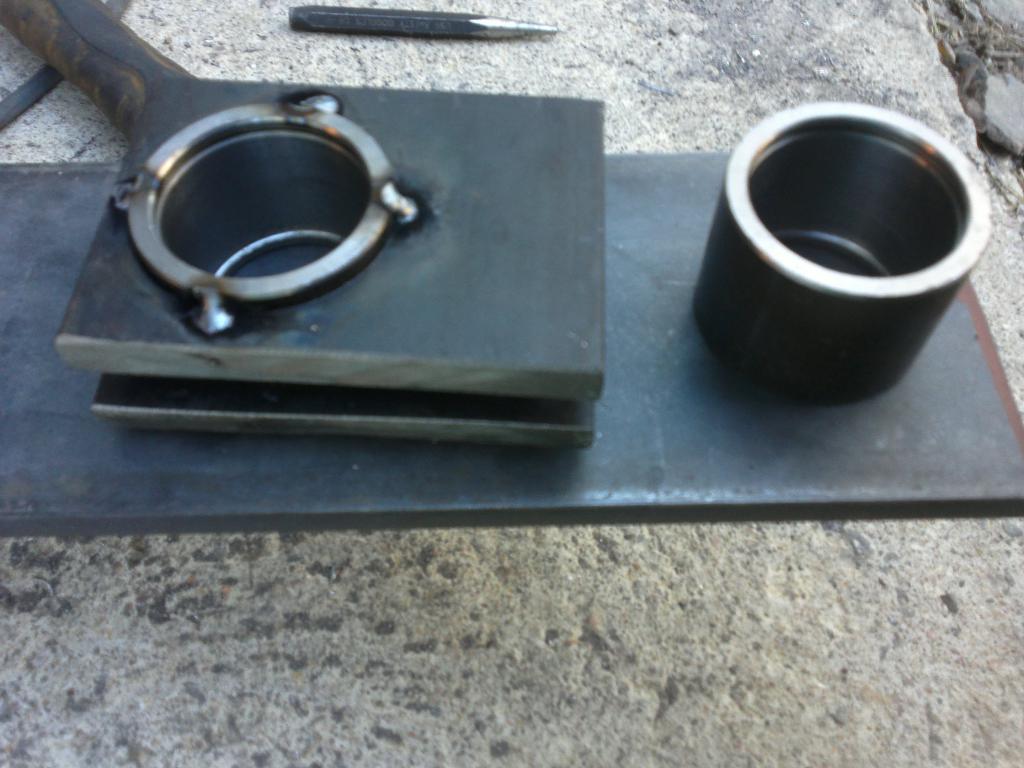

No ny ois viritelty akseliin käännönrajotukset:

Liite 37765

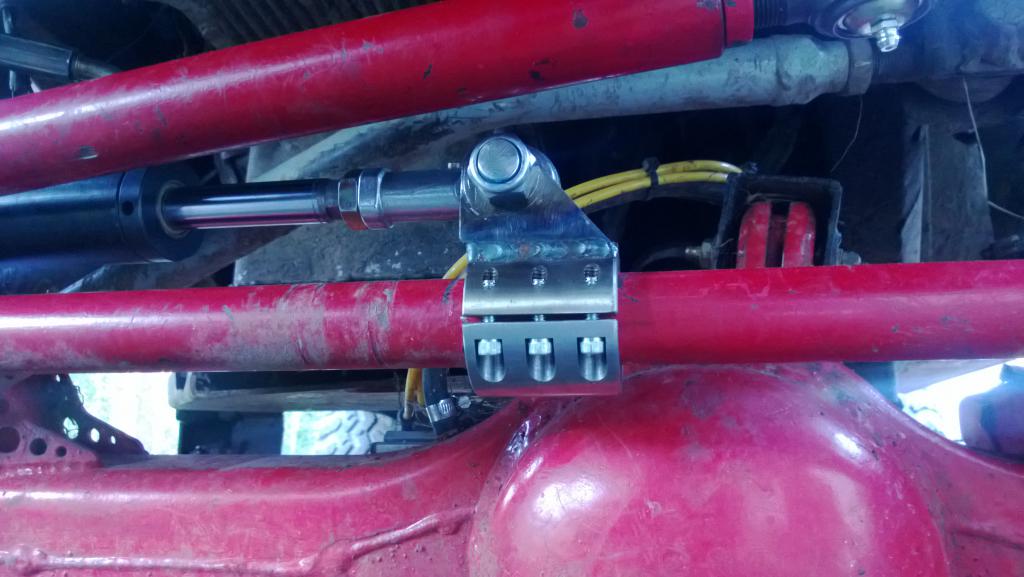

Samoten Ranchon ohjausiskari löysi paikkansa:

Liite 37766

Paineilmasolenoidi kiinanhärpäkekkin alko pitämään riittävästi ja löysi alustavasti paikkansa akkulaatikon kyljestä,
katellaan parempi paikka ja lyhyemmät putket kunhan saa kaiken testattua käytännössä.

Liite 37767

Eli enää ei puuttus ku parin piuhan kytkeminen konttorin puolella, nekin on vedetty konsoliin valmiiks eli
ei muuta kuin littimiä paikoilleen ja paketti pitäs olla kasassa.

Koeajo, säätelyä ja virittelyä jos tarttee, sitten vain kovaa ajoa ja huoletonta pitoa :D:D:D:D:D

Koeajo suoritettu tiellä...

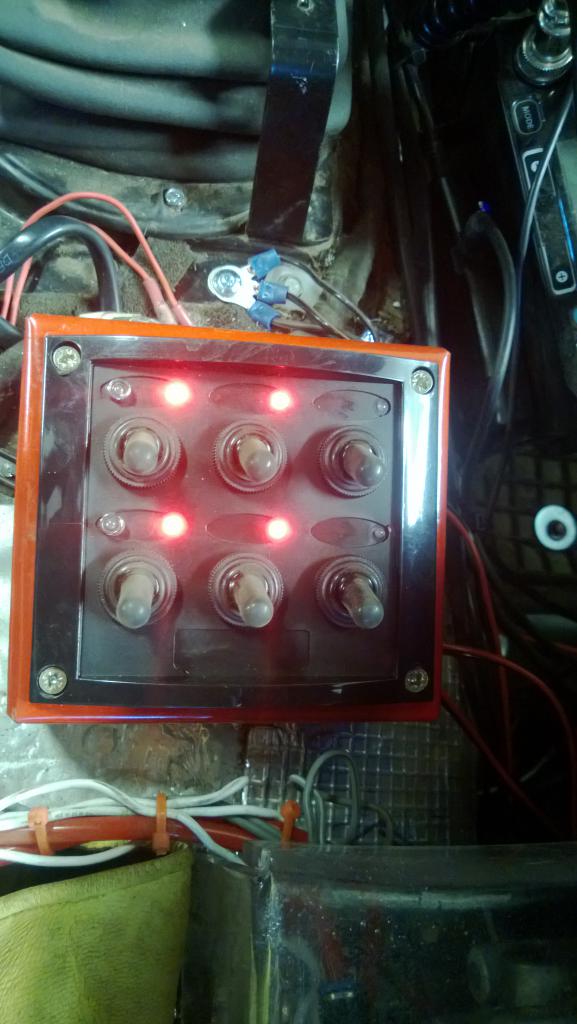

No ny ois listan viimonen iso juttu hoidettu eli lukkojen ohjaus kytketty antureineen ja merkkivaloineen.

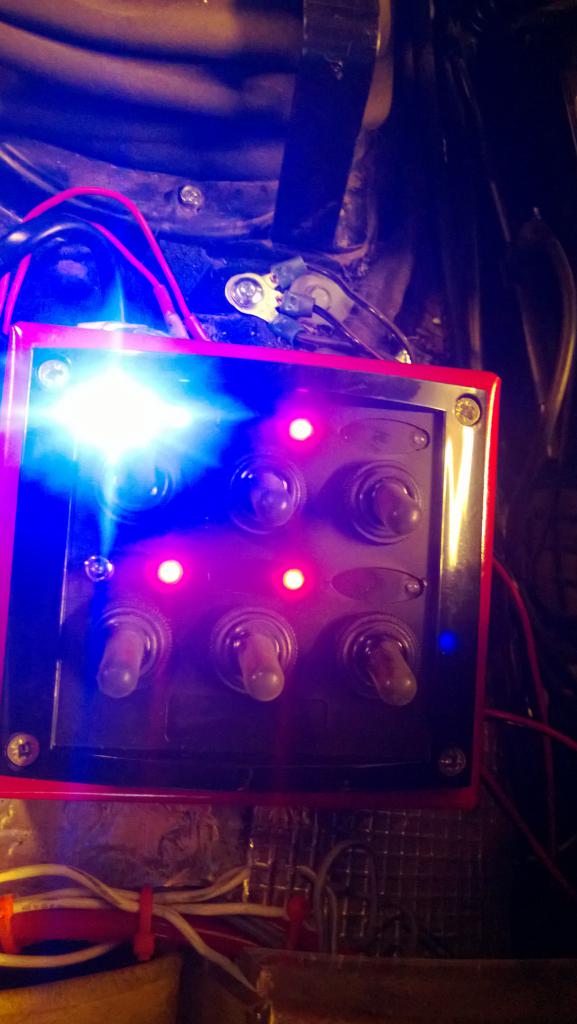

Tältä näyttää kun lepotilassa, vasemman puoleiset on lukkojen ohjaukseen, keskimmäisiin vaihtui työvalot:

Liite 37787

Vihreä valo syttyy kun paine päällä lukon kytkemiseksi:

Liite 37788

Hieman kirkkaampi sininen ledi syttyy kun anturi kertoo lukon kytkeytyneen (kuvassa etulukko kytkeytyneenä,
laiskana ei jaksanu siirtä autoa että takalukon valo olis syttyny vaan otin kuvan etulukosta kun se meni heti päälle :D):

Liite 37789

Välitysten eka sisäänajo suoritettu ja samalla eka tieajotesti tehty, about 25km ajettu tiellä, hyvin tuntuu toimivan.

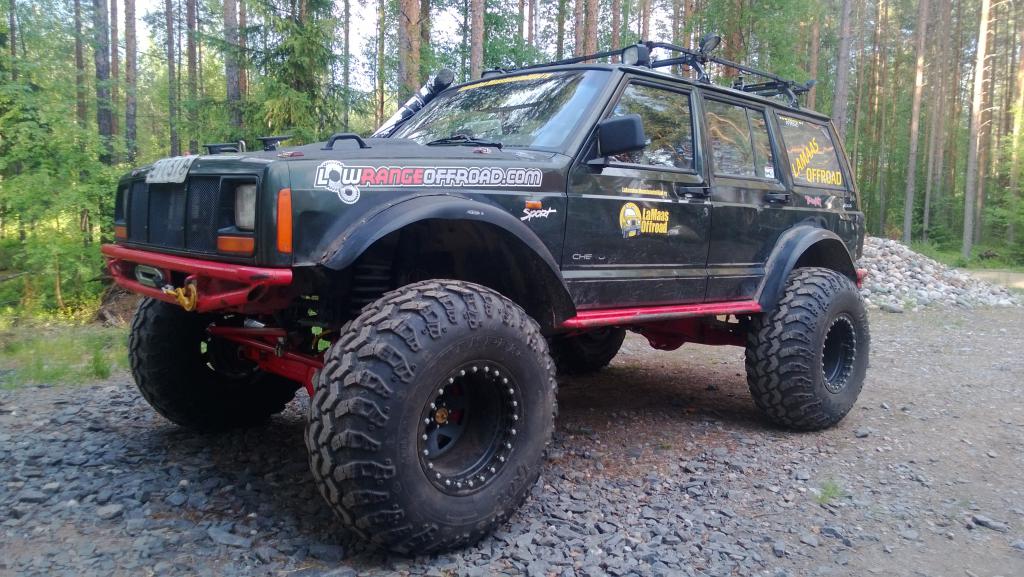

Tällanen siitä nyt tuli, katotaan miten tuo keula asettuu, pitääkö sitä laskea jossain vaiheessa.

Liite 37790Liite 37791Liite 37792

vanteethan menee yli saman verran kuin rockyssa...
http://forums.offipalsta.com/picture...ctureid=118118

No ei se kaatumatautinen ole varmaan tuokaan :D

no ee ollu...:D tarkoitin et mun entiset vanteet sulla;)

alemmuus kompleksi iski nyt:)
jos mieki vielä kasvan:D
[IMG]http://forums.offipalsta.com/picture...ctureid=132521[/IMG]

Jaaaa... :)

Ei kannata, hirvee homma saaha pysymään kasassa ;)

Ei se ohje mihkään oo muuttunu, toisinaan ongelma että kuka se muistaa missä kohtaa ne liitokset alunperin on ollu. Mutta ei nyt kuitenkaan missään nimessä nippusiteillä iskarin kylkeen. :eek::) Alapäähän elää melkoisesti eli oltava ehdottomasti joustava. Eli teetä vaikka tarpeeks pitkät teräspunosletkut noihin tai tee Toyota-tyyliin keskemmältä kumiletku(i)lla alas ja siitä sit putkella akselin päähän ja siihen nuo omat letkut satuloille.

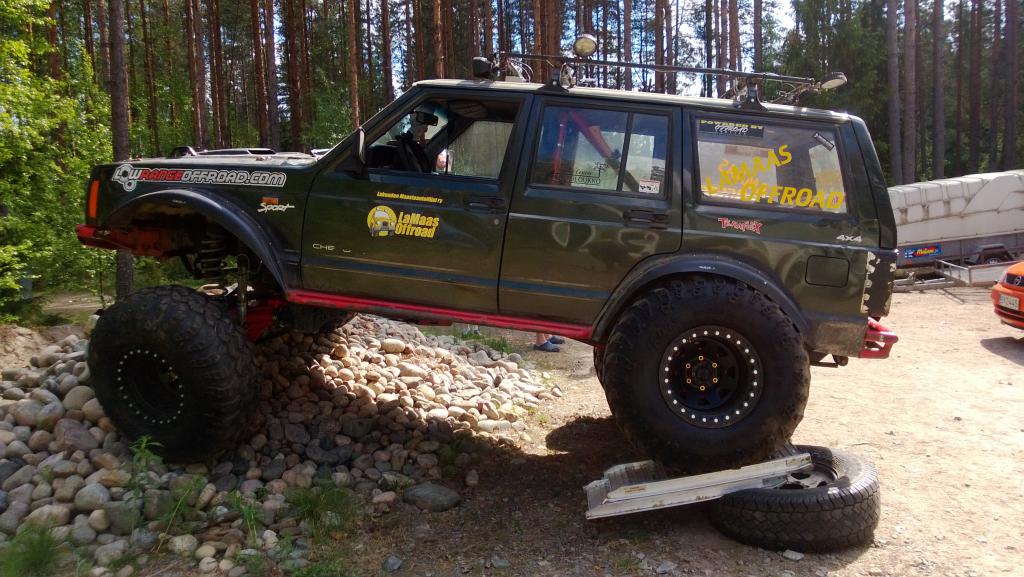

Eka rehellinen, oikea testiajo suoritettuna...


Tuli tuossa pyörähdettyä ajamalla ja ajamassa yöttömän yön safarilla, eli nyt sitten akseleilla takana reilut 600km maantieajoa ja pari täyttä päivää maastossa.

Perät ei pidä meteliä tiekäytössä ja kaikki tuntuu pelaavan asfaltilla joten tuntus olevan sen puolesta ok.

Maastossa käytiin parin päivän verran ja lukot ja muut tuntuu pelaavan ja kestävän, ainoa mikä sanoi räks ja poks
oli kuskinpuolen napalukko joka poksahti atomeiksi pakittaessa mutaspoorissa. Pitänee hommata ehdat tuijota osat ja muutama varalle...

Liite 38093

Suht reipasta puskemista ja kaikki tuntuu pelaavan ok.

Liite 38094Liite 38095 Liite 38096

Peräöljyt tuli vaihdettua jo kerran ennen reissua ekan sisäänajon jälkeen, nyt vois katella perien öljyt uusiks ja
samalla molempien laatikoiden öljyt. Sitten se olis taas kovaa ajoa ja huoletonta pitoa :)

Ja sitten seuraava sulake...


Eli purin tuossa jakolaatikon kun alku kuulumaan reitinsiivous reissulla vähän outoa kurnutusta laatikosta...

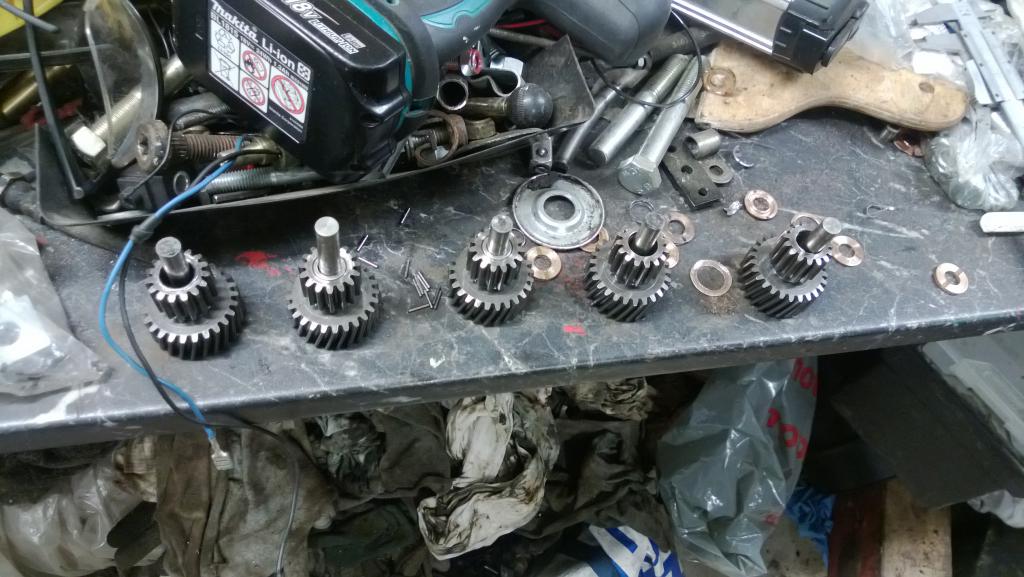

Ja jälleen kerran oli planeetan pikkupyörien neulalaakerit saanu kyytiä...

Liite 38634Liite 38635Liite 38636Liite 38637Liite 38638

Ja video: http://www.youtube.com/watch?v=j99H2pSoF_E

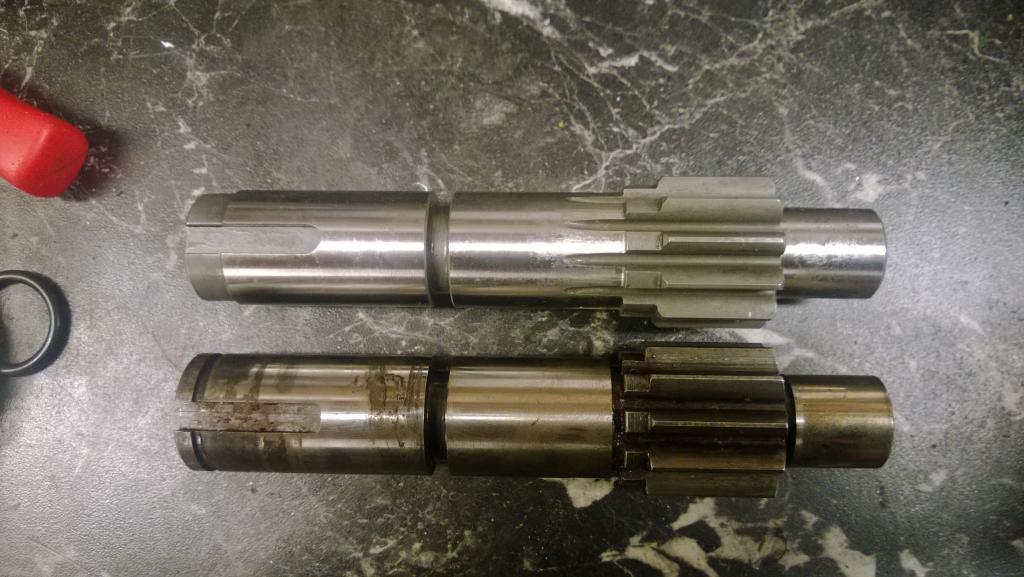

Tuossa yhdessäkin pikkurattaassa laakerin päädyt ehyet, mutta iso läjä neuloja kadonnut kuin tuhka tuuleen...?
Muuta syytä ei keksitty kuin että nuo pikkurattaiden akselit ei tunnu olevan mitenkään karkastuja kun viila pystyy muuta kuin työntelee koloja akseliin
eli oisko ne ruvenneet kulumaan ja siitä sitten metallihilettä neulojen väliin
-> hiontatahna kadotaa neulat laakerista vaikka laakerin kuoret ehyet?
Nyt pitää yrittää ehtiä ens viikon aikana löytää nuo laakerit, pronssi/teräshelat ja 5 kpl karkaistuja akselinpätkiä
että sais tuon nippuun ja pääsis Lapland Trophyyn paremmilla kuin vakioilla välityksillä...

Tuli tuossa eilen haettua myös kuljetuskalustoa Jeeppiä varten eli nyt pihassa on tuomonen Volvo FL612 7mx2,4mx2,5m kopilla :D

Liite 38639Liite 38640

Tiistaina Volvoa yrittämään leimalle, saas nähä miten käy... Lattiaan pitäs laittaa vähän sidontalenkkejä ja rampit kehitellä näin ens hätään.

Kovin on tutun näköistä. Minulla meni oma Teraflexin jakis samanlaiseksi muutaman ajokerran jälkeen - Venäjän reissulla. Sen jälkeen olen palannut vakio-231:een ja ongelmia ei ole ollut.

Kuljetuskalusto olis nyt sitten leimassa, ekalla yrityksellä taka-akselin jarrut puolsi liikaa ja pari alleajosuojaa puuttui,
mutta nyt on pikaisen rempan jälkeen tuore leima paperissa :D

Nyt kun postipoika vielä toisi uudet laakerit tuohon jakolaatikkoon niin pääsis Jeepinkin kasaamaan reissua varten...

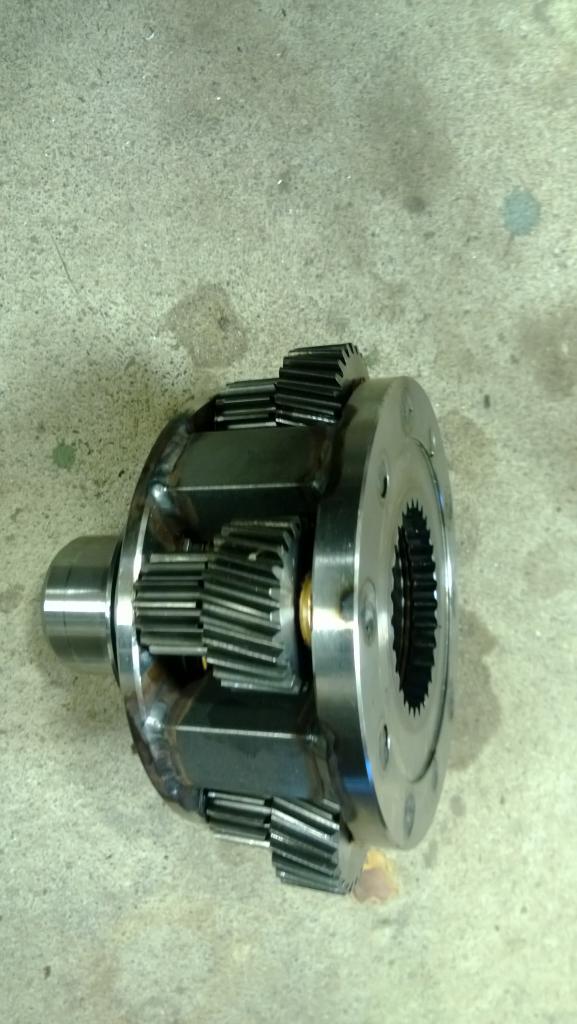

No ny ois jakolaatikon planeetan laakerit ja shimmaukset uusittu, pronssi vaihtui teräkseen, katotaan miten kestää.
Samoten ensiapuna uusiin laakereihin tekastiin ölpälle reiät, saa nähä vaikuttaako.

Enää raidetangon ja ohjausvarren huolto, perussafari tavaroiden pakkaus takas Jeeppiin, tankkaus ja eiku Volvon kyytiin.
Sitten maanantaina Volvon nokka kohti Raajärveä ja Lapland Trophyä :)

Pitänee ottaa vakiolaatikko varaosaks kuitenkin mukaan...

Pitääkö mulla kaivaa varoiks niitä kannon nokassa remonttia tarroja muutama mukaan taskuun :D

Eiköhän niitä mene tuollakin reissulla :D

Hyvinhän nuo tuijotan akselit kesti 5 päivää pommittaa Lapland Trophyssa menemään, on annettu kenkää lukot päällä, vinssattu lukot päällä, jne.
Ei tunnu antautuvan. Jeepin omat olis jo puolen kilon palasina pitkin tallia.

Seuraava ongelma on sitten tuo jakolaatikko, teraflexin teralow ei kestä kierroksia syömättä laakereita, jotain parempaa tarttee keksiä...

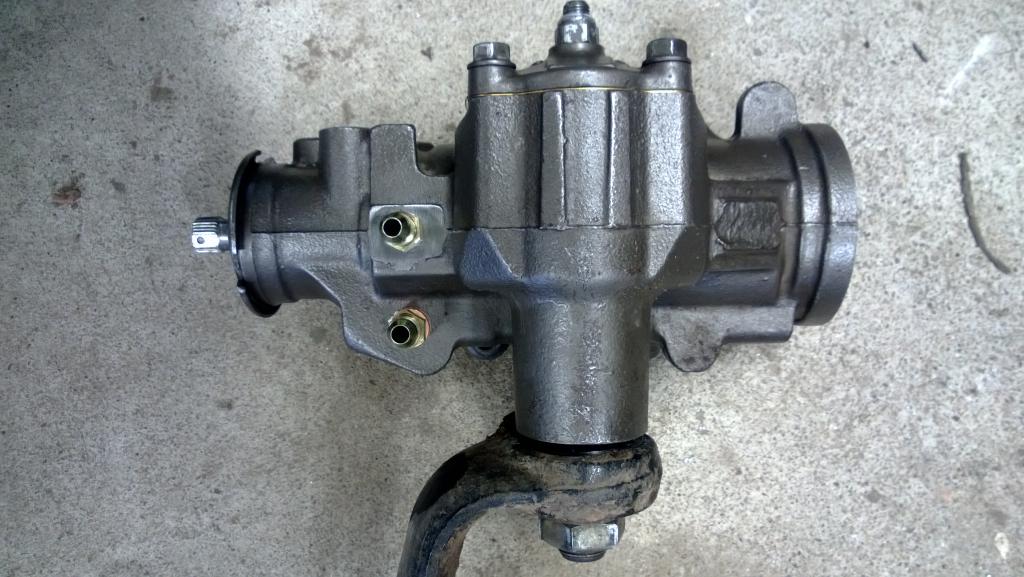

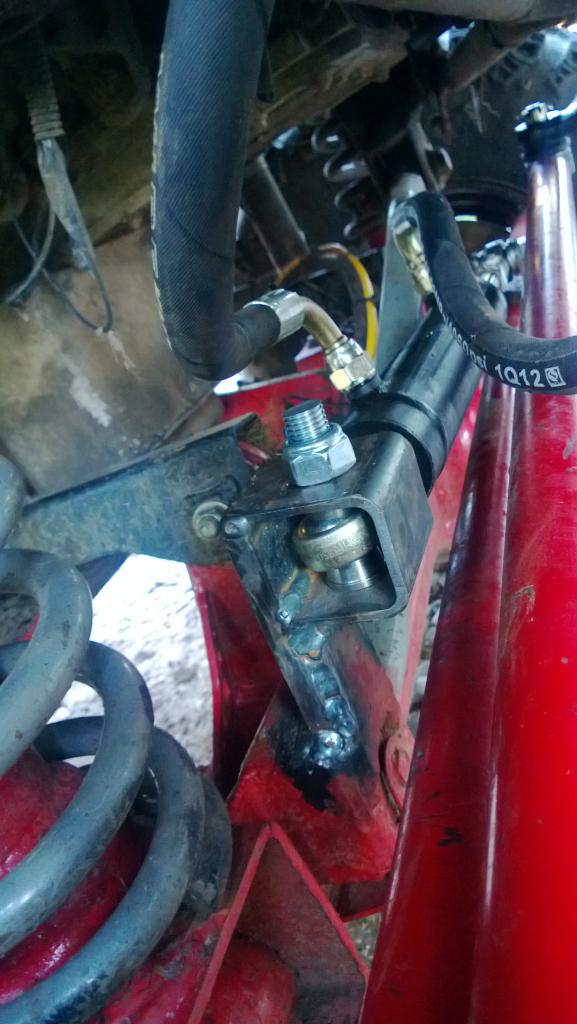

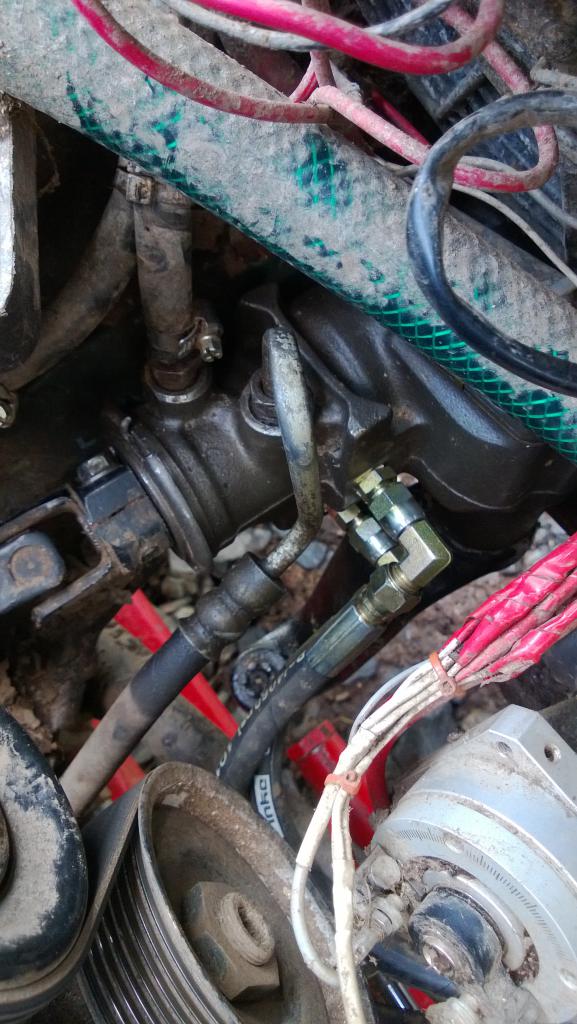

Tuli tuossa asennettua hydro assarikin iltapuuhailuna simpukan huollon yhteydessä, toivottavasti nyt simpukka kestää paremmin.

Liite 39114Liite 39115Liite 39116Liite 39117Liite 39118Liite 39119

Puuhastelua...

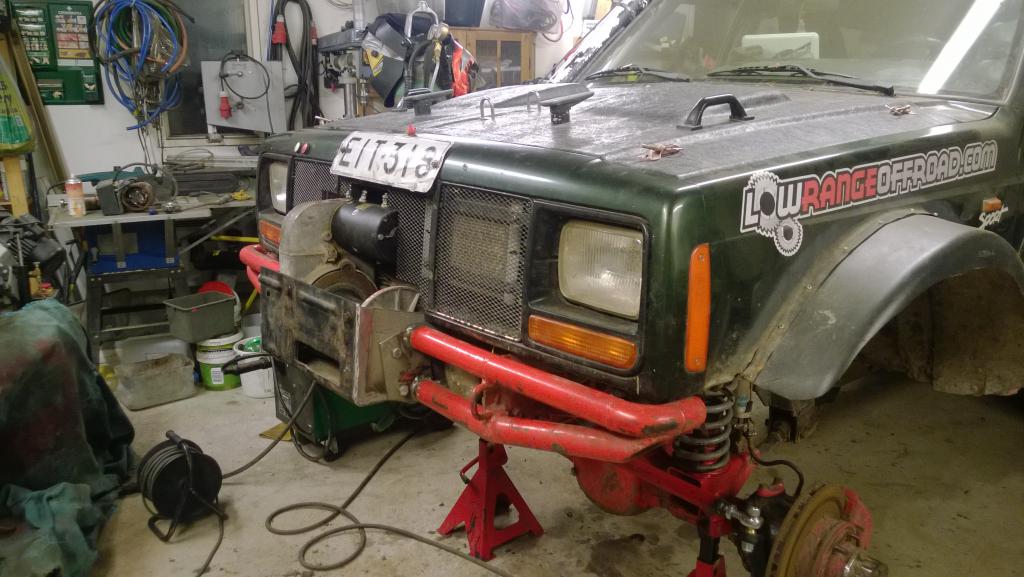

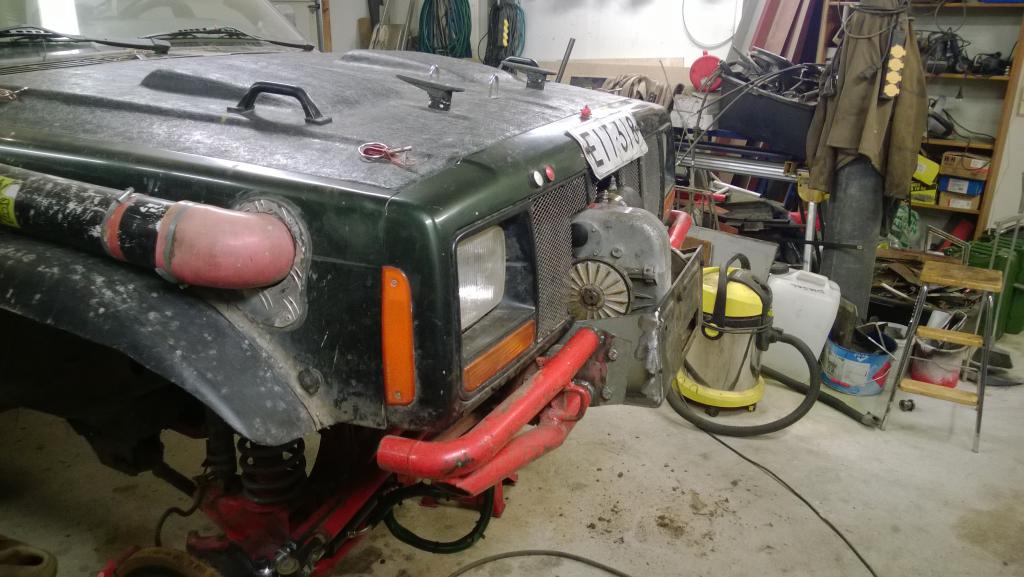

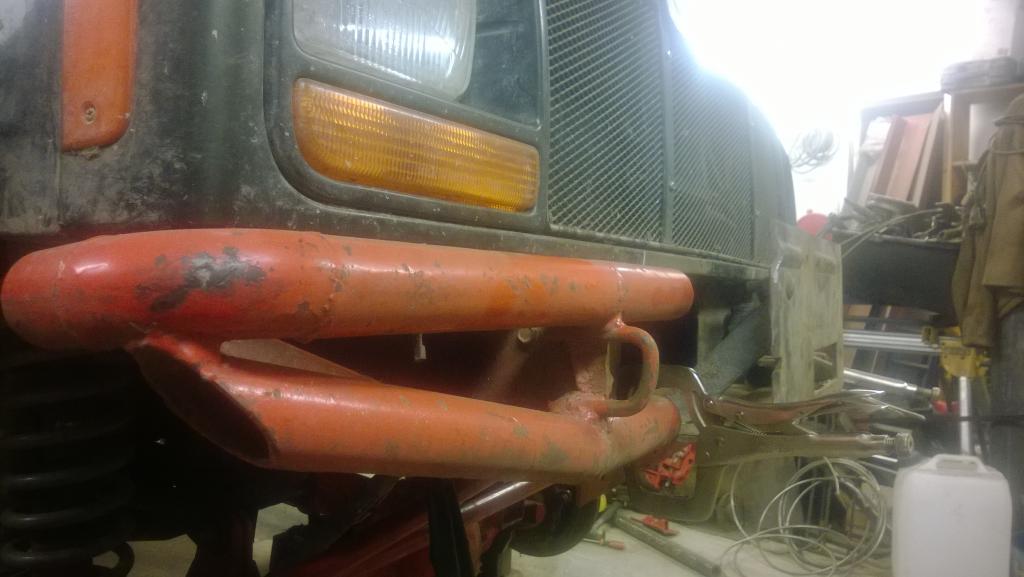

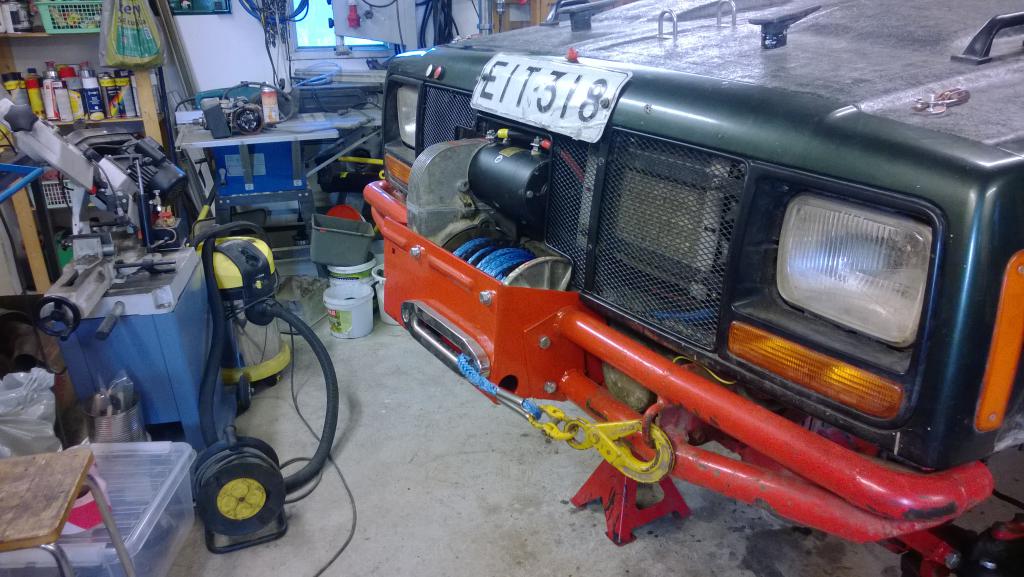

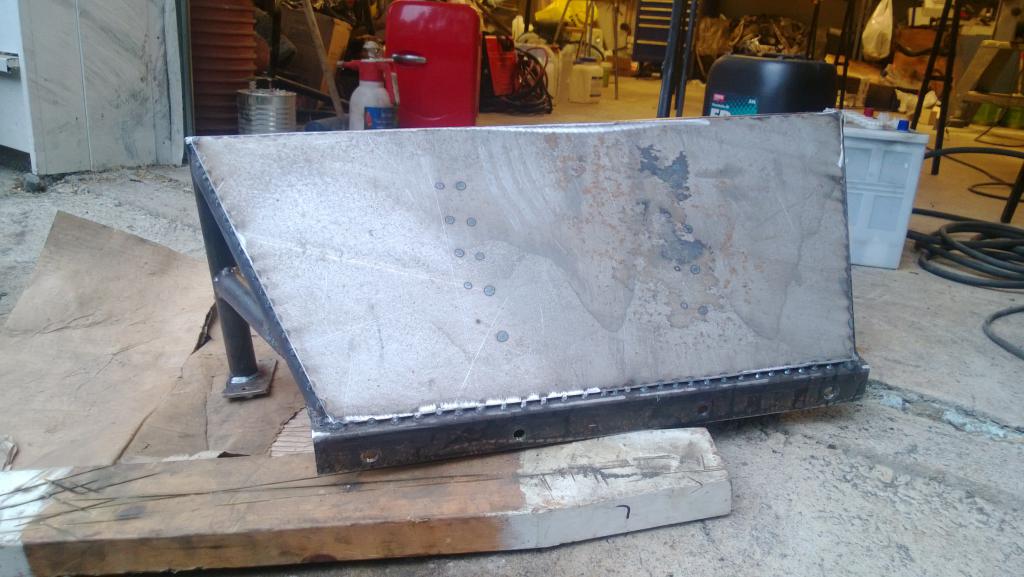

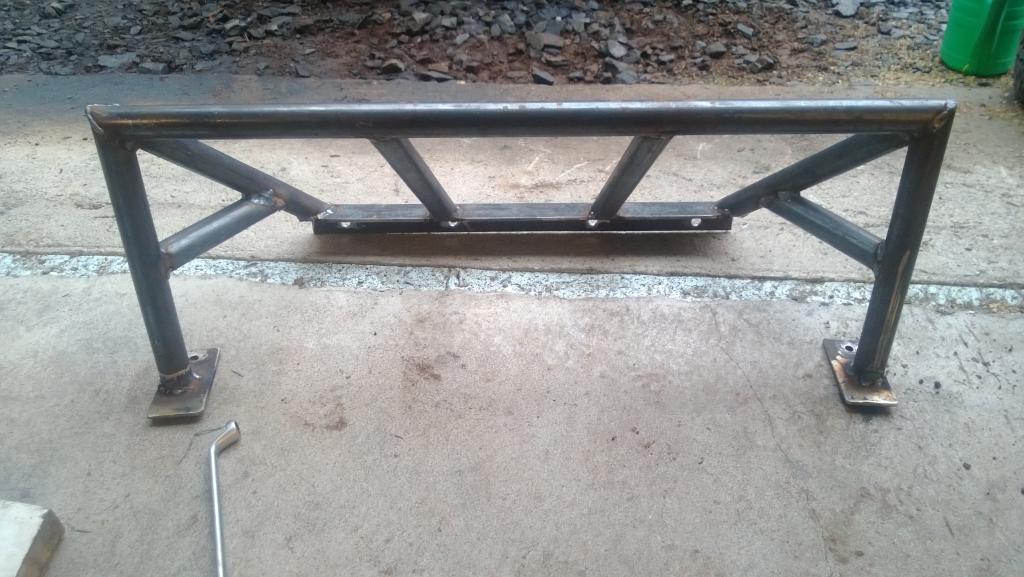

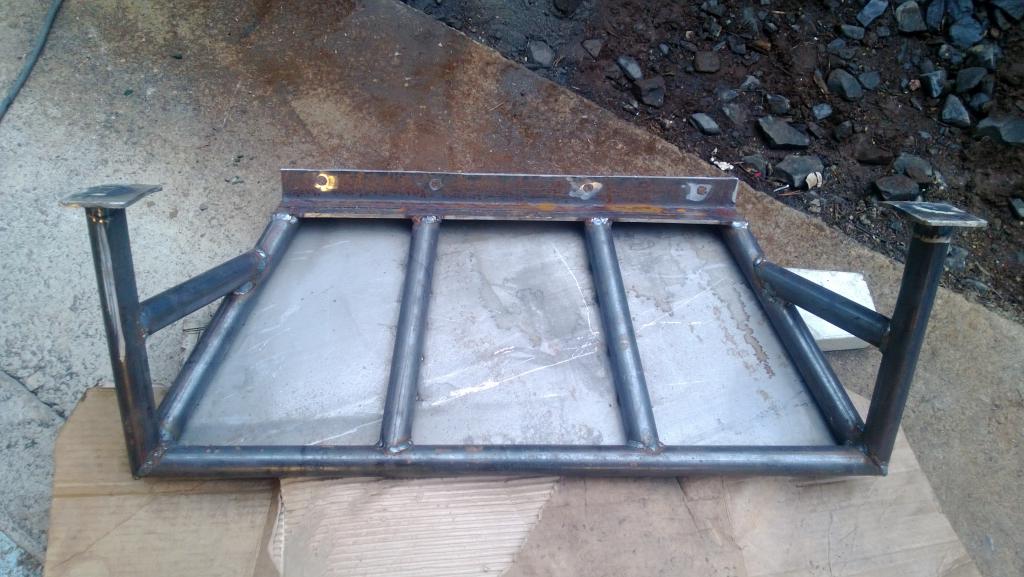

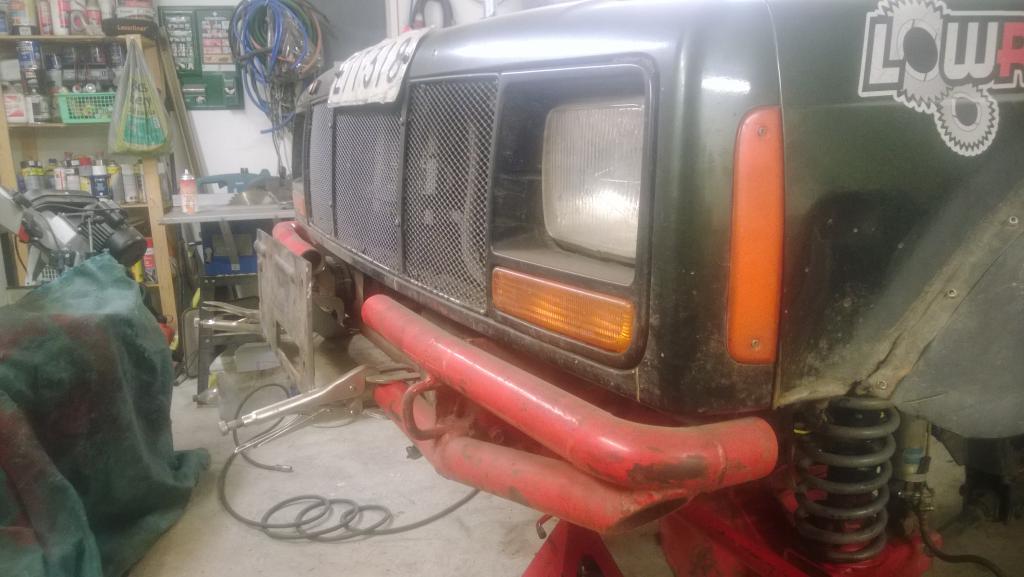

Tuli tuossa muitten hommien välissä askarreltua Jeeppiin taas etupanssari, tällä kertaa vähän kevyempi malli vaikkei tuo
nytkään mikään peltihärpäke vielä ole.

Helpottuu nuo vinssaukset kun ei kerää kuutiota pashaa etuakselin eteen ja joissain tapauksissa tuo toimii ojissa vähän niinku suksena :D
Ja pysyypä vähän paremmin kepit pois konehuoneesta.

Liite 39286Liite 39287Liite 39288Liite 39289Liite 39290Liite 39291Liite 39292Liite 39293Liite 39294Liite 39296

Niin ja ameriikan pojat aiko Teraflexiltä lähetellä taas uuden jakolaatikon välityksen takuuseen...

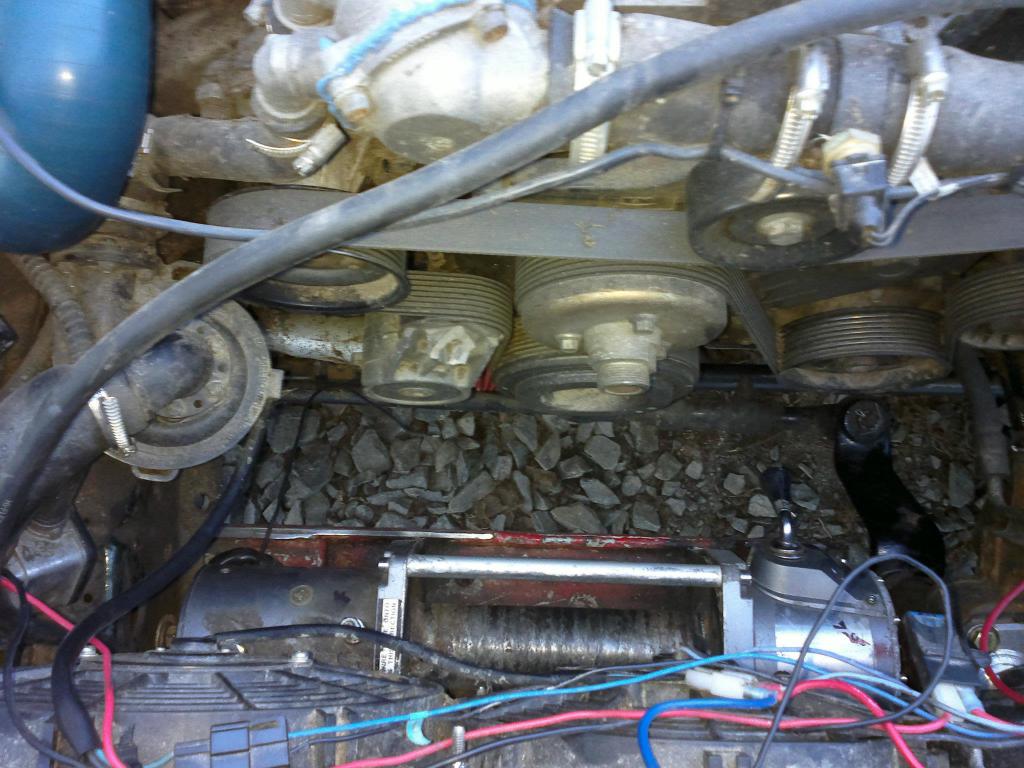

Takavinssiä ja doubleria...

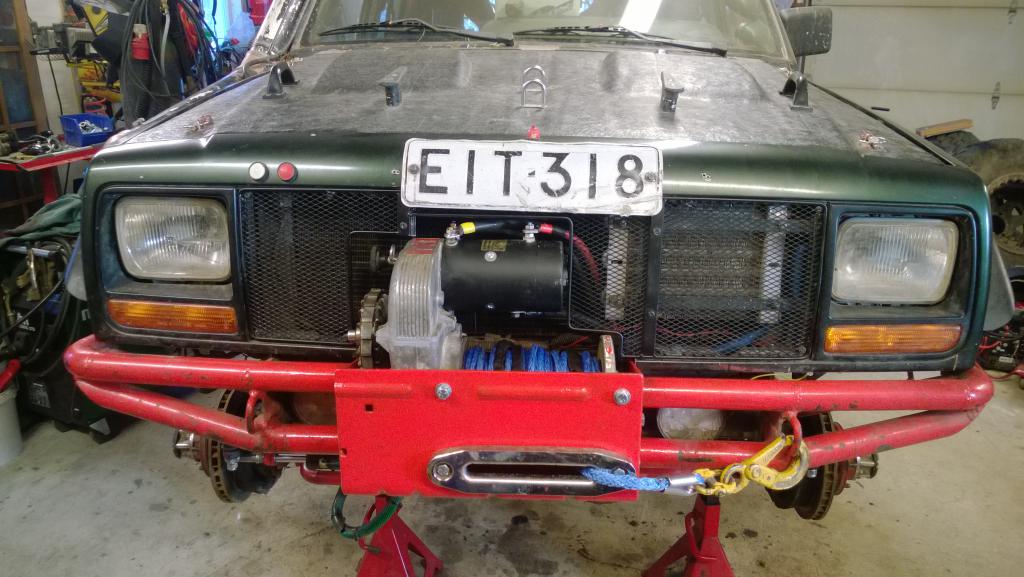

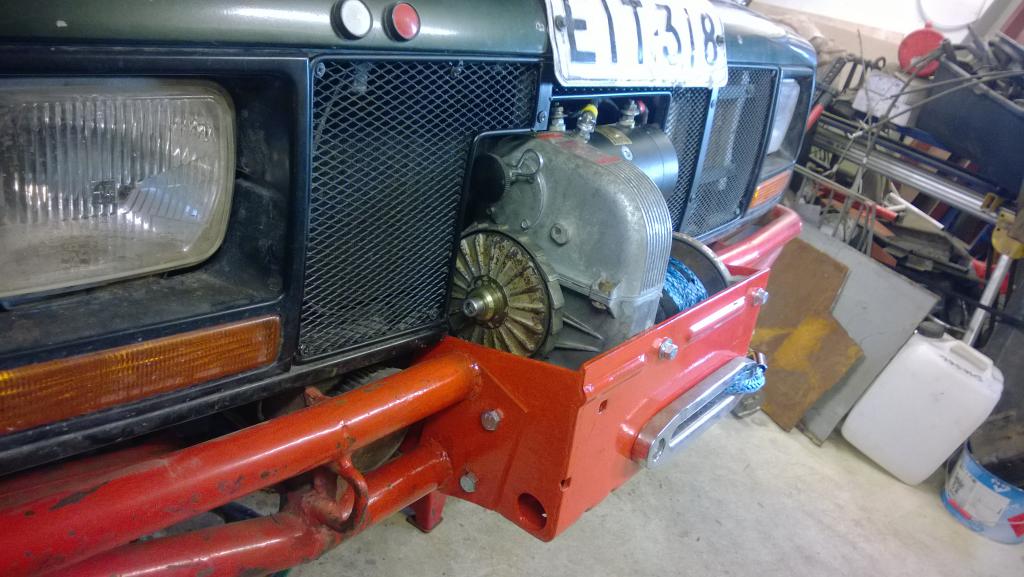

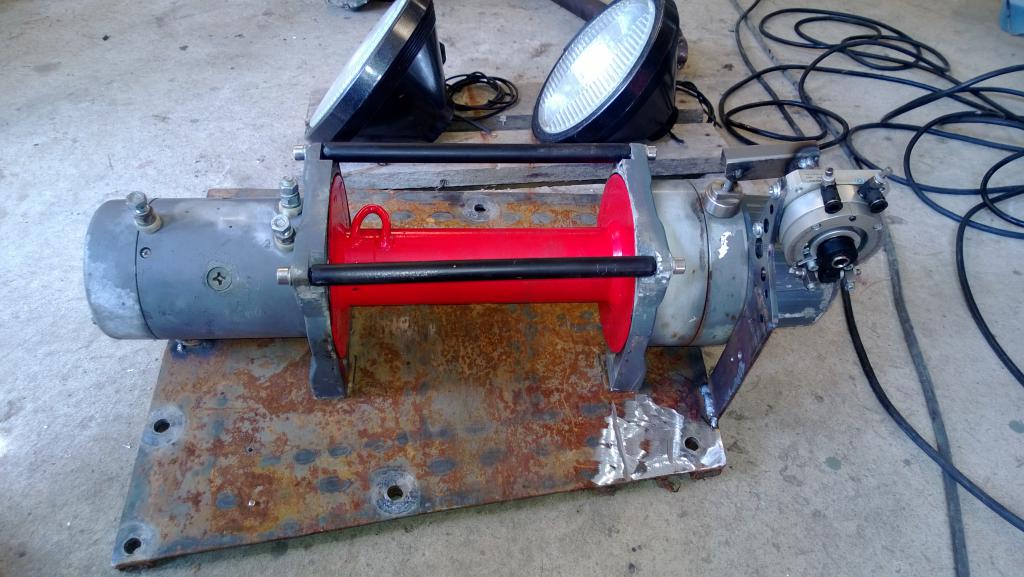

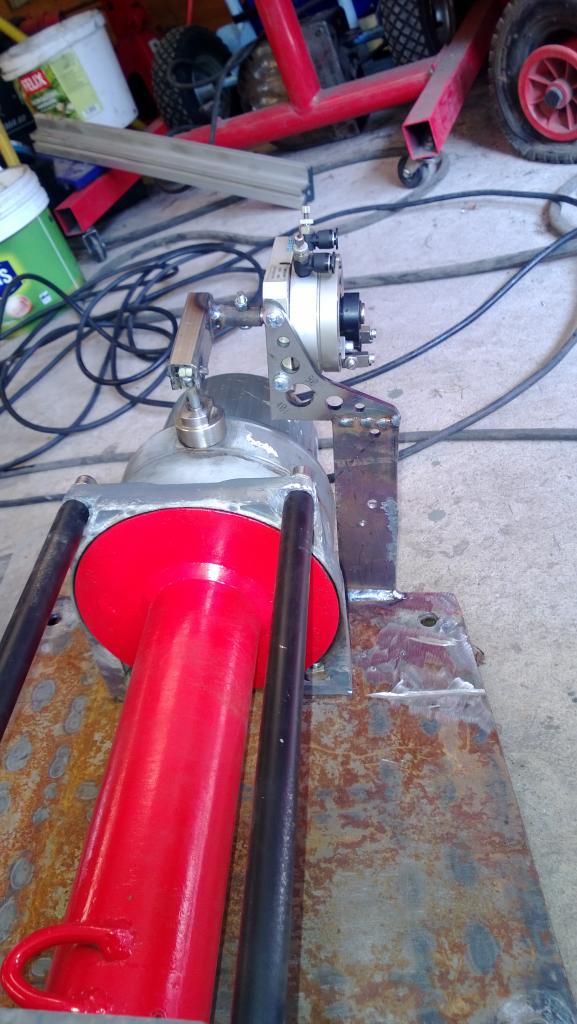

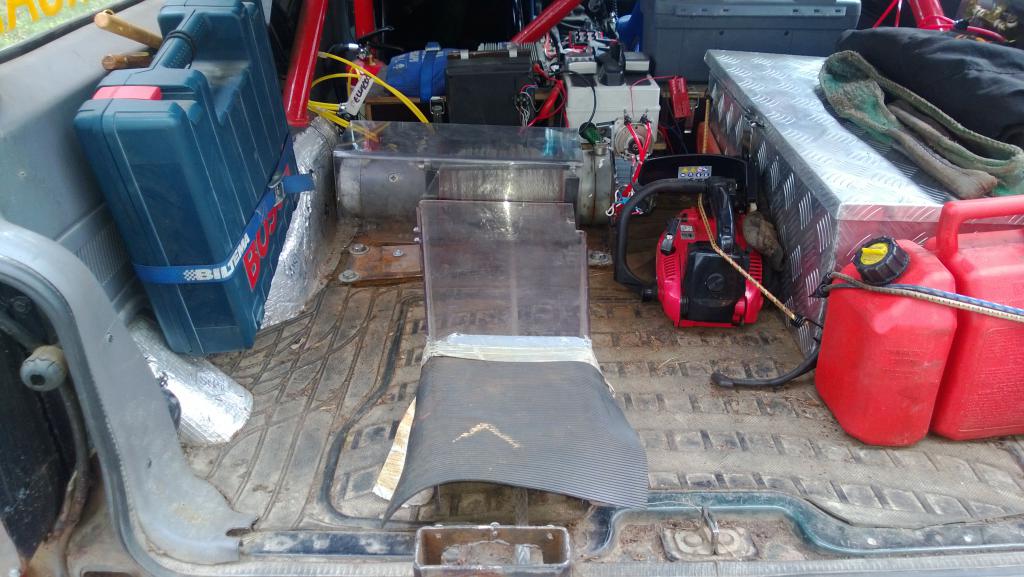

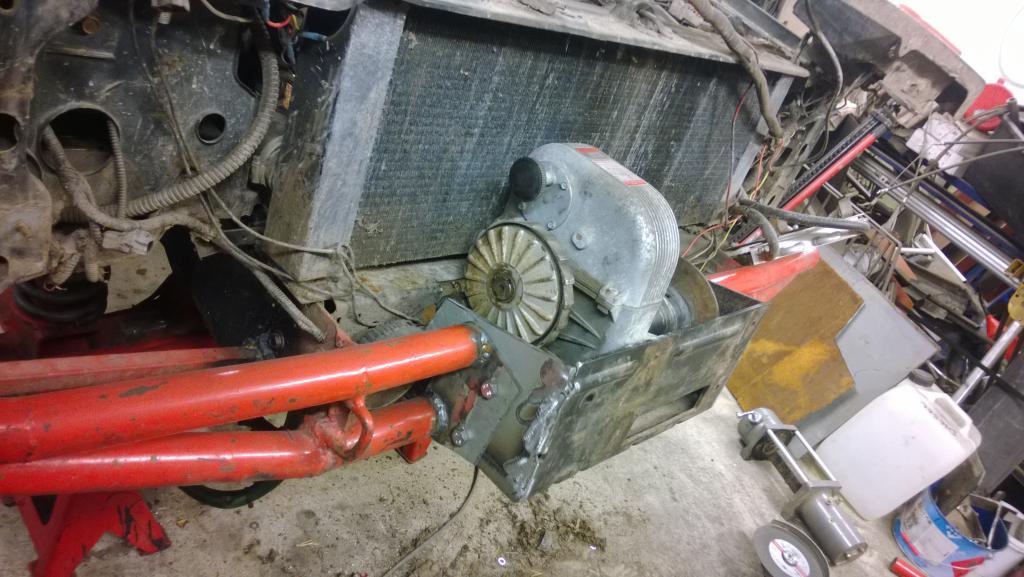

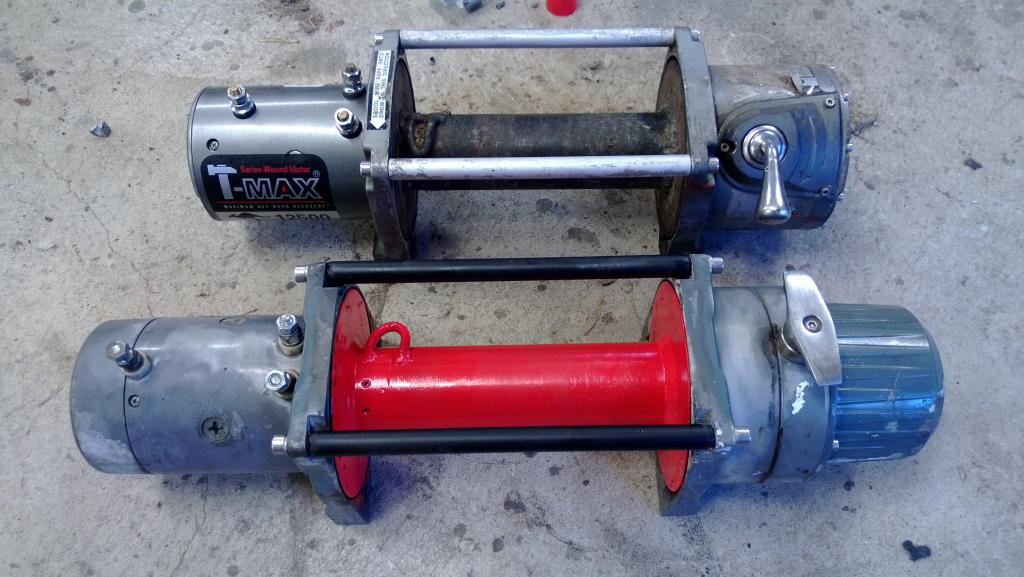

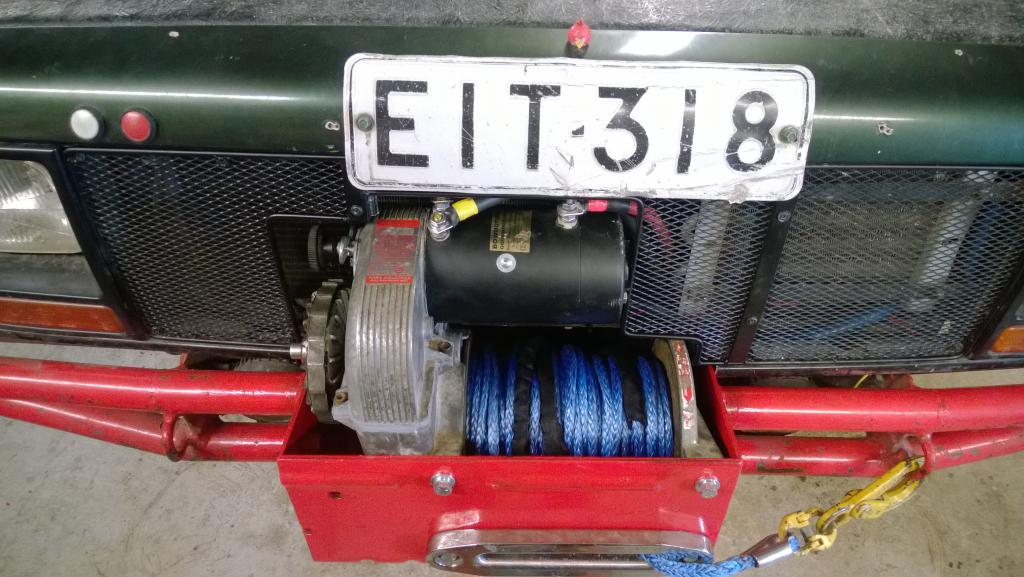

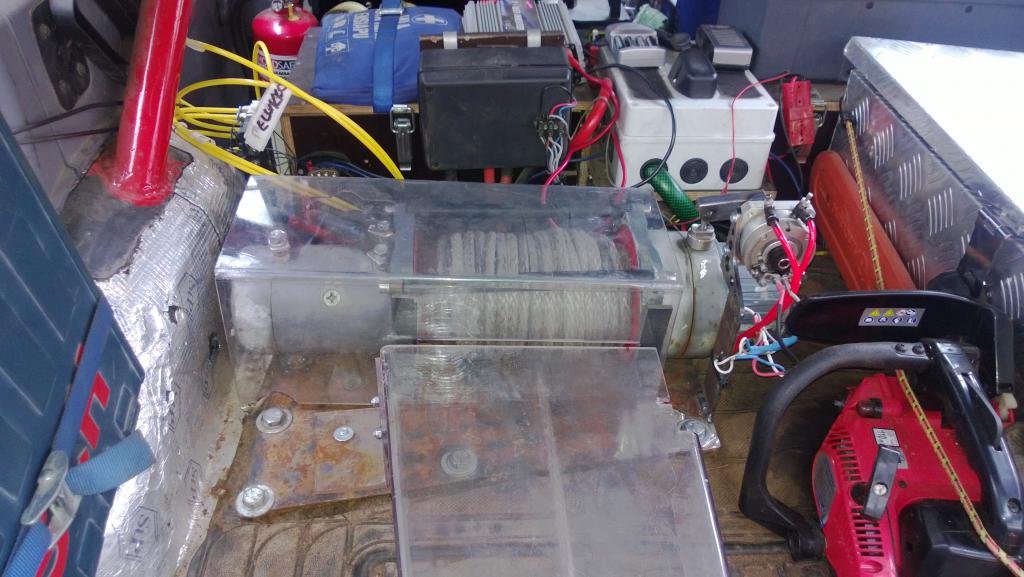

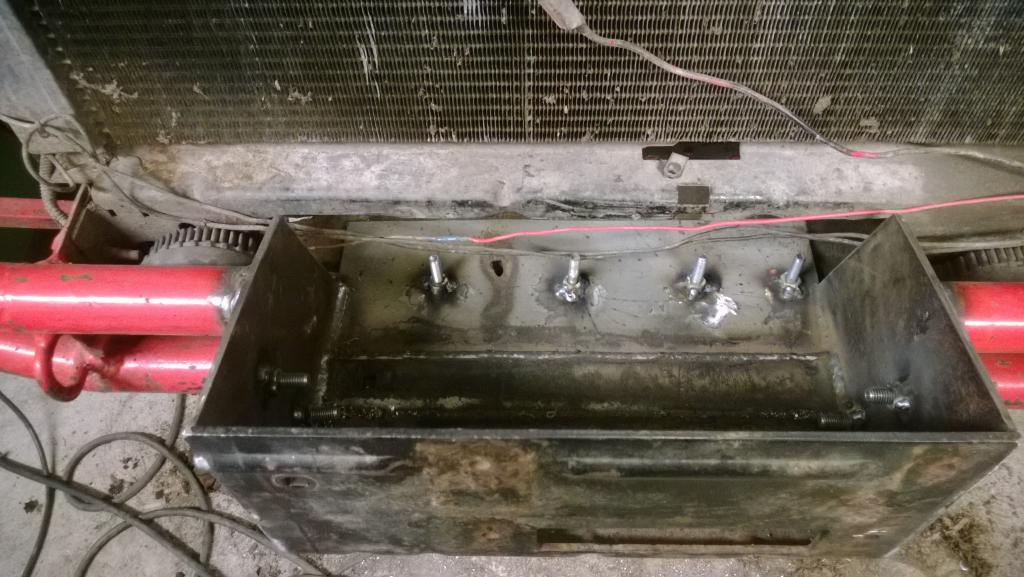

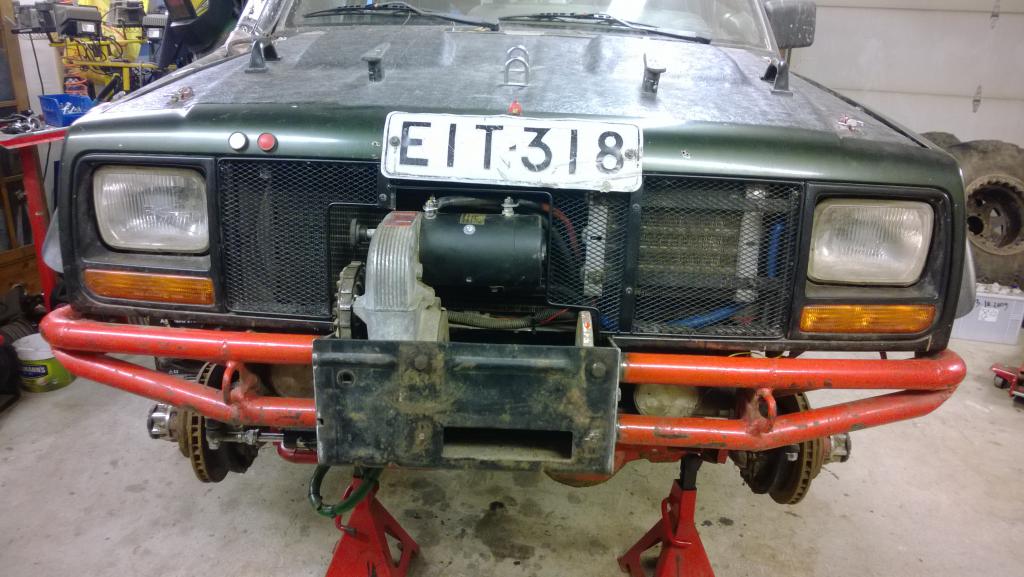

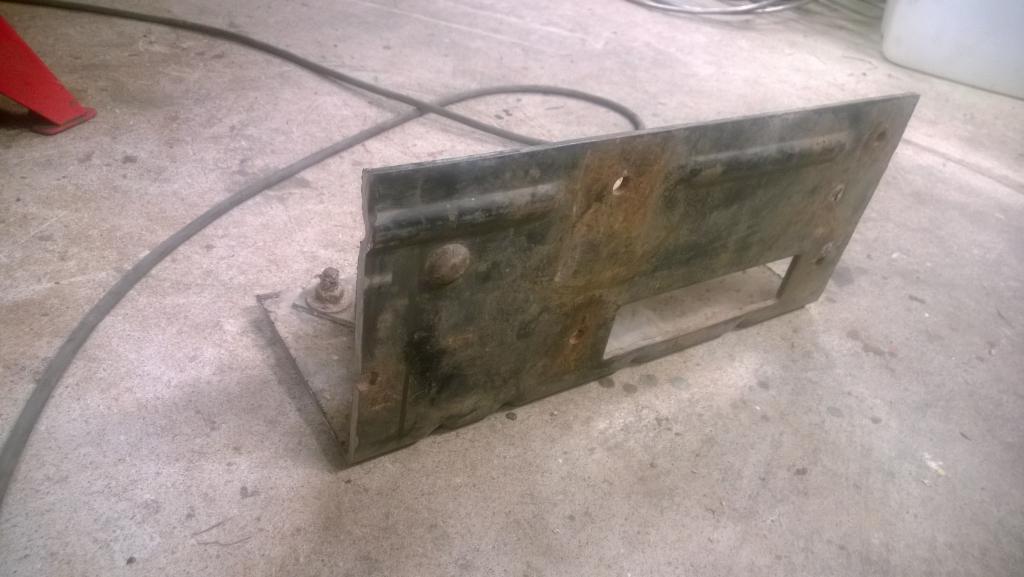

Nyt jotta saan Volvoon vinssin ja Jeeppiin paremman, jarrullisemman takavinssin tuon Ironmanin Monsterin tilalle tuli

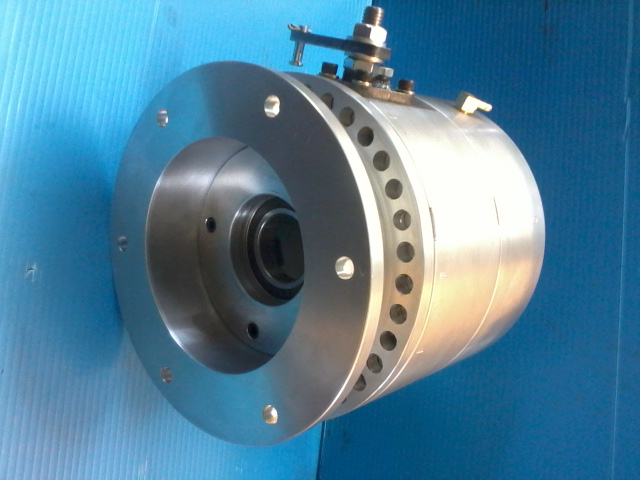

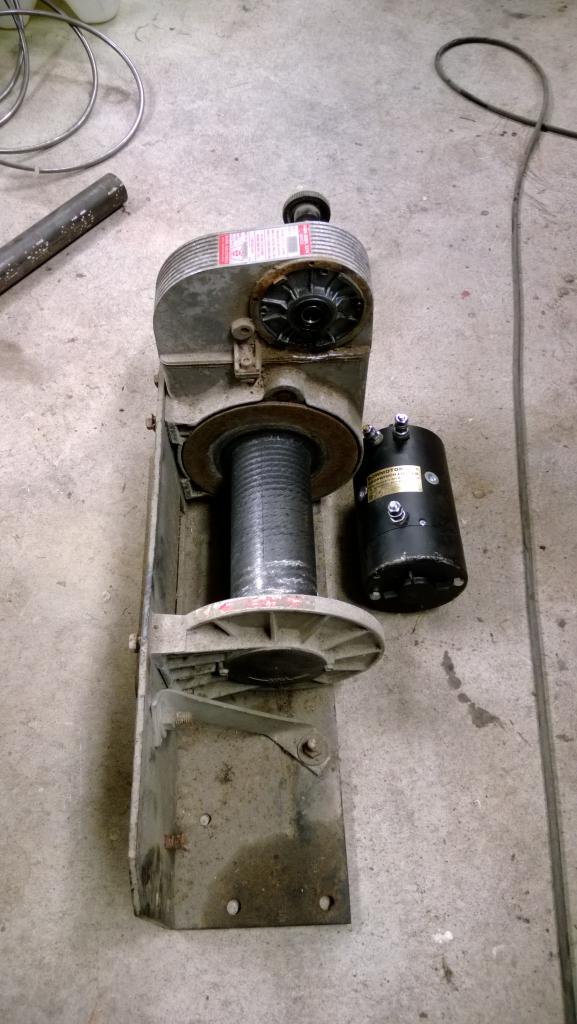

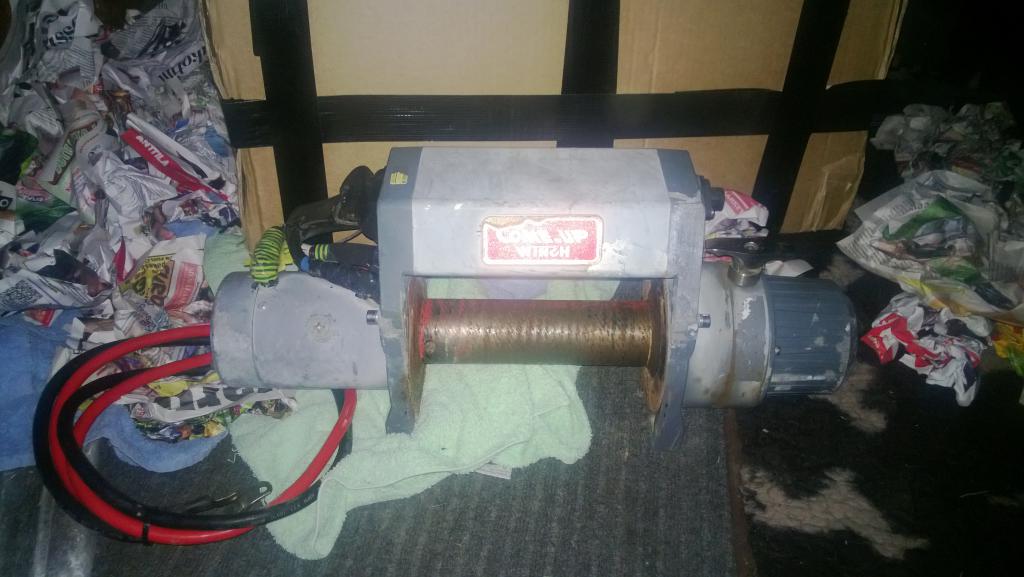

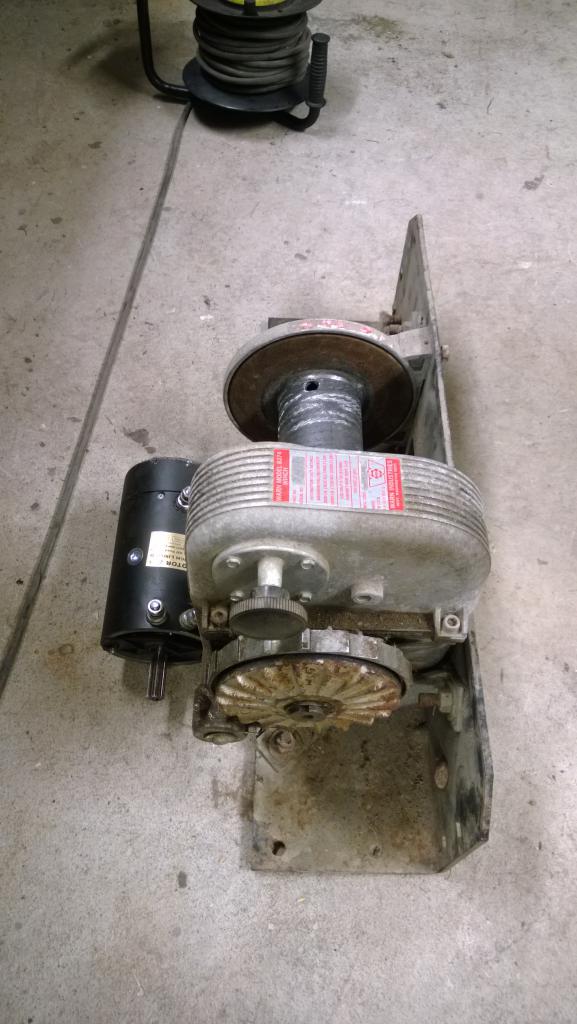

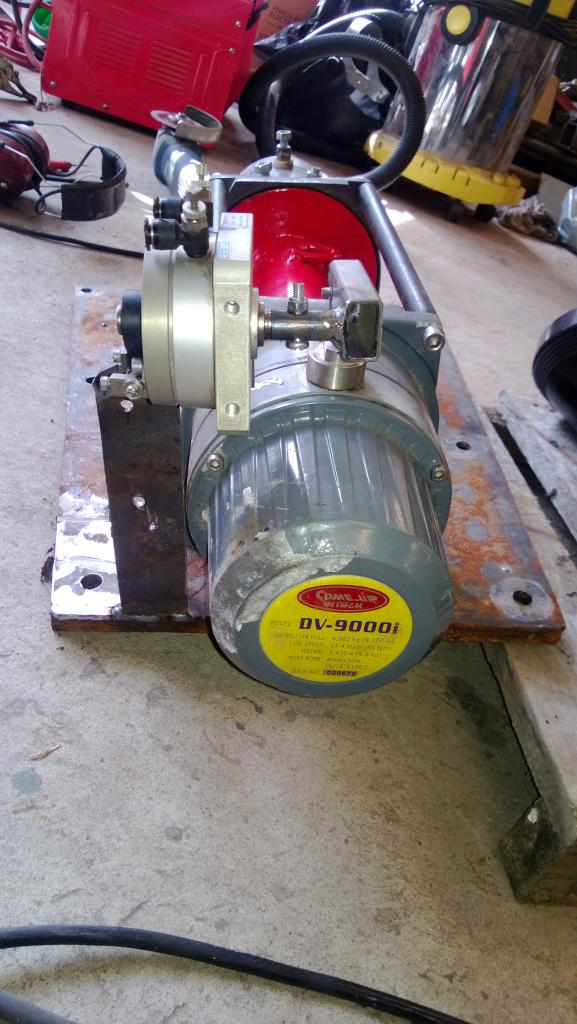

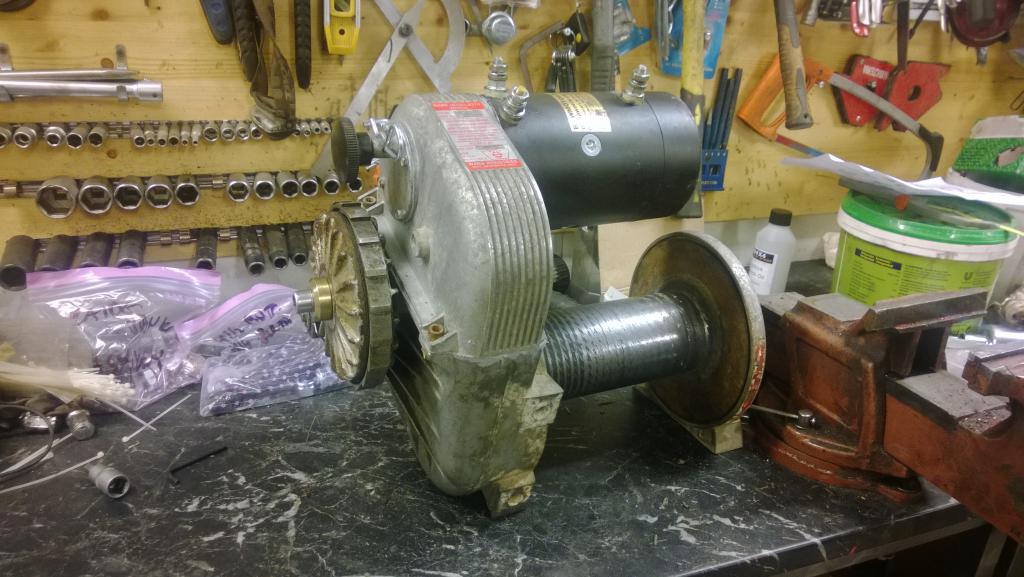

hommattua käytetty ComeUpin 9000i ja varavinssiin eli TMaxiin 24V moottori.

Liite 39718Liite 39719

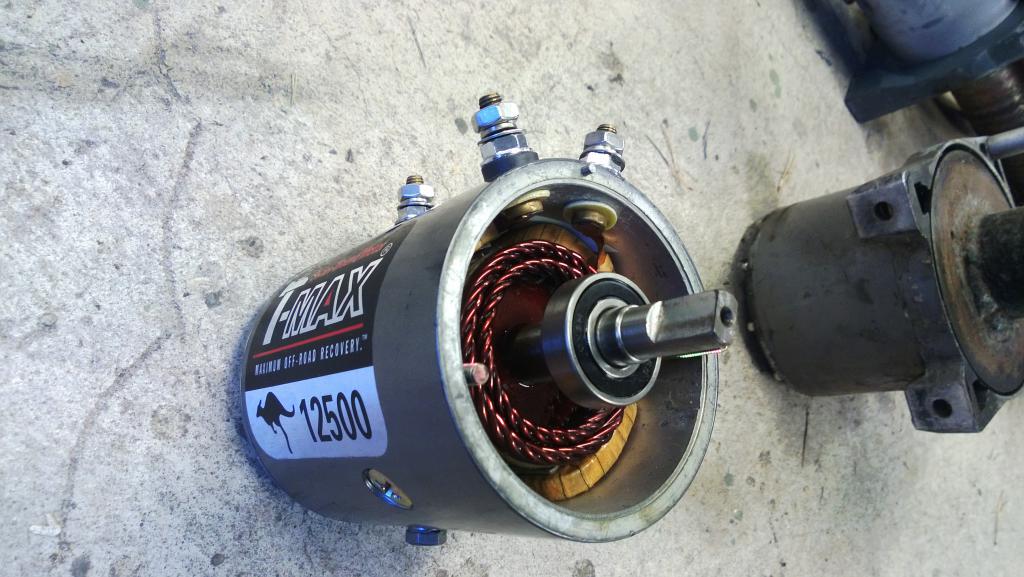

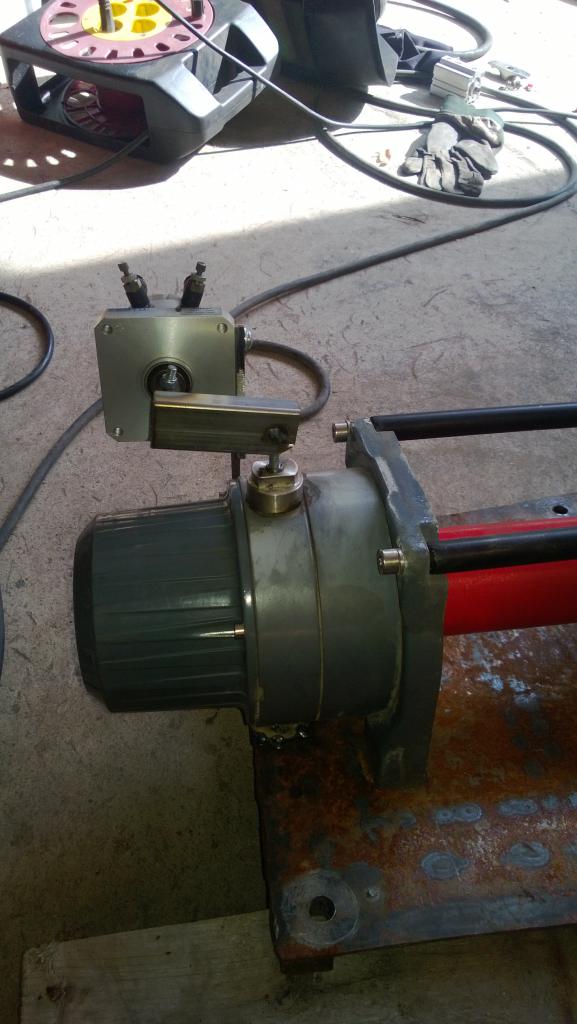

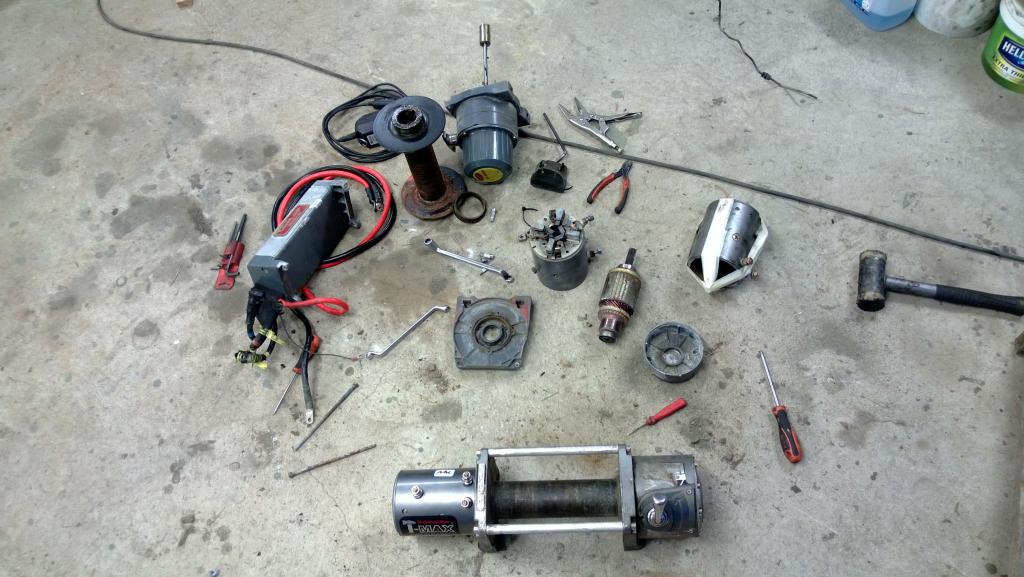

Ekana vaihtoon tuo moottori joka nyt olinkin simppeli operaatio, 12V moottori mäkeen ja 24V uus tilalle.

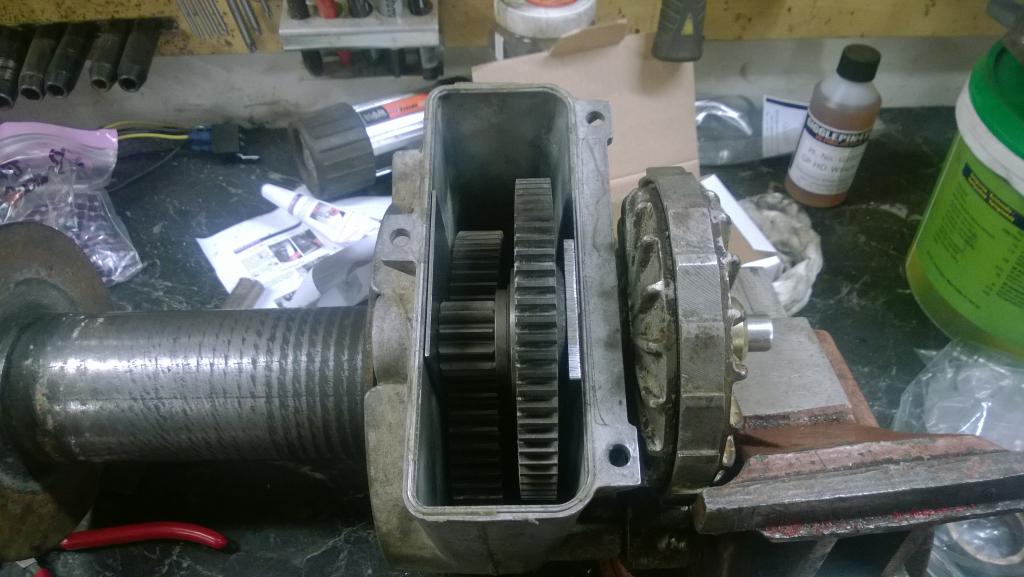

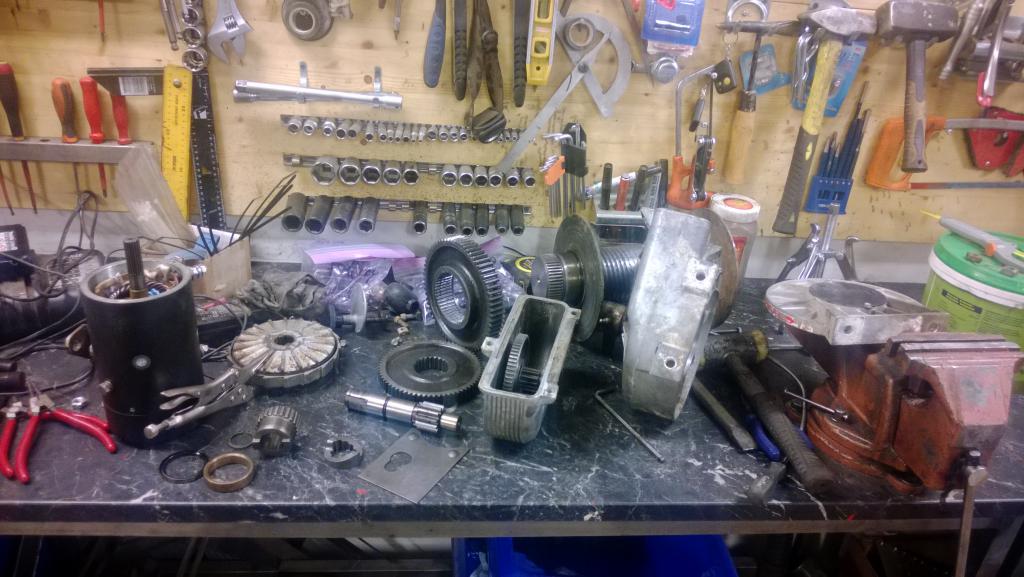

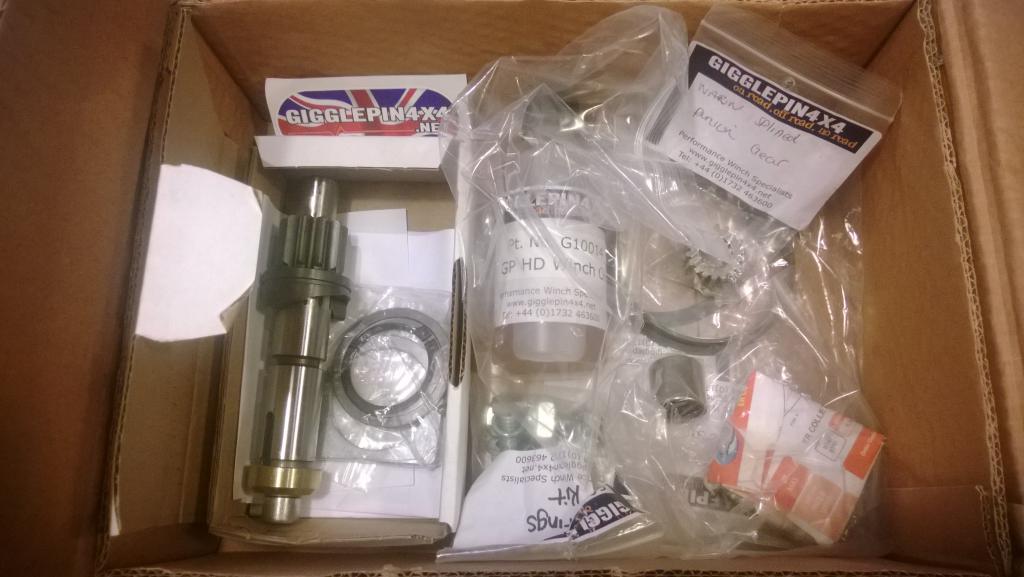

Sitten perinteiden mukaisesti uus vanha vinssi purkuun ja täyshuolto. Pientä normi puhdistelua moottorin puolella,
vaihteisto näytti hyvältä vaseliinineen mutta tuo releboksi oli murtanu yhden korvistaan. Tuo pitänee korvata tangoilla,
ottaa Jeepissä jo oleva releboksi käyttöön tälle ja jättää tuo ComeUpin oma boksi sitten varalle. Tangot ajettelin tekasta vesijohtoputkesta
joiden sisälle päihin hitsaan jatkomutterit, luulis kestävän.

Liite 39720

Sitten tässä kun on nyt kesän ajan arvottu tuota jakolaatikon välityksen kestävyyttä niin päädyin nyt sitten
tilaamaan ameriikan pojilta doublerin johon sitten tulee joko NP231:sen vakiovälitys eli 2,7 tai Teran välitys eli 4.
Varsinaiseen jakolaatikoon vaihtuu nyt varmaan vakiovälitys Teran tilalle koska Tera ei näytä kestävän
kierroksia kovin hyvin.

Liite 39721

Jos doublerriin laittas Teran 4:sen, jakikseen vakion eli 2,7 niin kokonaisvälitys nupit kaakossa olis:

4 x 2,7 x 3,83 x 4,88 eli reilut 200. Tuolla luulis pärjäävän jo suolla.
Mutaspooriin ja lumeen varmaan käyttäs 1 x 2,7 x 3,83 x 4,88 = reilut 50, niin sais renkaan pyörimään nätisti.
Kivikossa vois tuo nykyinen eli 4 x 1 x 3,83 x 4,88 = about 75 olla ihan toimiva.

Tällä setillä Teran välitys ei ottais pakosta kauheita kierroksia ja laakerit vois jopa pysyä ehjänä?

Doubleriko tulee jossain vaiheessa niin alkaa jakiksen palkin puuhastelu ja kardaanien sovittaminen uusiin pituuksiin.

Ennen doublerin puuhastelua tuota ohjausta vois viritellä paremmaks, noista raidetangon- ja ohjausvarrenpään nivelistä
johtuen simpukka meinaa käännellä raidetankoa ennen renkaiden kääntymistä eli sille tarttee tehä jotain.
Ajatus oli että laittas kummallekkin tangolle omat heim jointit, raidetangon jointti kääntövarren alapuolelle
ja ohjausvarren jointti kääntövarren yläpuolelle. Nämä nippuun jollain 12,9 kovuuden läpipultilla ja omilla muttereillaan eli
vaikka toinen pettäs, toinen heim joint pysyy vielä kiinni. Ainoa mikä mietityttää on että riittääkö
noissa nivelissä kääntövara?

En olisi niin varma että kierrokset tappaa tuon Teraflexin planeetan. Minulla on jakolaatikossa öljyn lämpömittari, ja maastossa lämmöt ei ole koskan yli 60 astetta - maantiellä takavedolla öljyt lämpiää enemmän. Jos isot kierrokset aiheuttavat ongelmat planeettapyörille niin luulisi että öljy lämpiää ennen kuin metalli sulaa sieltä. Itse en luota tuohon jakikseen sen enempää doublerissa kuin jakiksessa.

Minun Jeepissä ensimmäinen versio ohjausvarsista oli tehty Hirschmannin M16-nivelillä, ja Jeeppi söi niitä kuin leipää. Pahimmillaan nivel meni väljäksi yhdellä ajokerralla ja puolta vuotta ei tainnut yksikään pysyä samana. Nykyisin jokaisena nivelenä on 1" kierteellä oleva rtp enkä kyllä enää meinaa uniballeihin vaihtaa. Aina parempi jos saat käytettyä Toyotan osia, nuo "amerikkalaiset" osat on pääsääntöisesti niin huonolaatuisia että niitä kannattaa vältellä. Nimimerkillä: Toistakymmentä Moogin raidetangonpäätä ostanut, ja puolessa niistä suojakkumi ei ole kiinni metallissa uutenakaan.

Jeepin joustot ovat niin laajat että uniballit olisivat vaatineet lisäksi spacerit että kulmat olisi riittänyt joka tilanteessa. Luonnollisesti kääntökulman loppuminen syö nivelen entistä nopeammin.

Pitänee tuota heim jointti -suunnitelmaa sitten vielä miettiä...

Iltanäpertelynä olis nyt molemmat vinssit huolettu, korjattu, paranneltu ja kasassa odottamassa asentamista.

Liite 39760

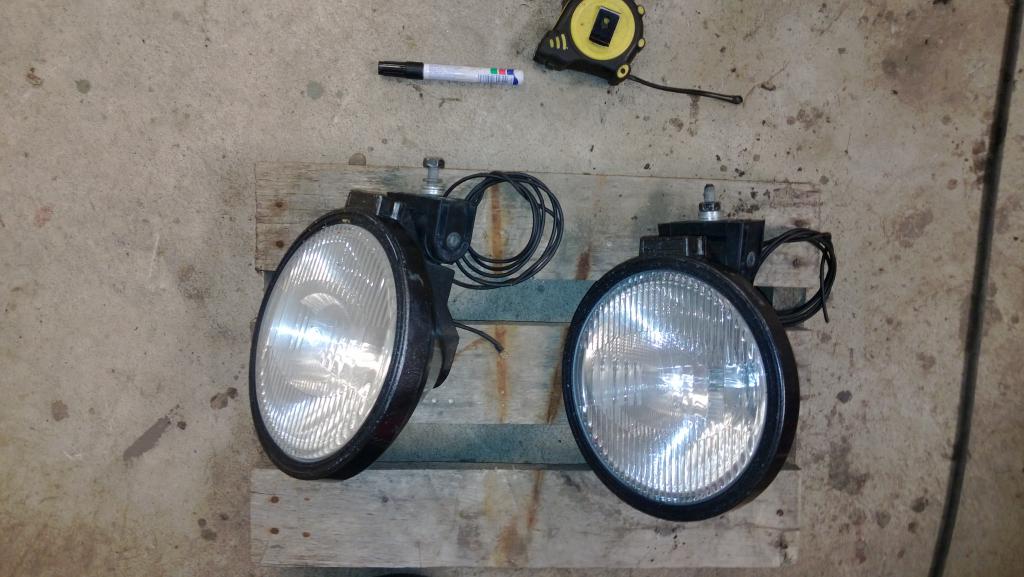

Samalla tuli Volvoa varten vaihdettua noihin ylimääräisiin Hellan Ralley 3000:siin 24V hehkut. Eiköhän noilla nyt
ainakin vähän paremmin näe pimeällä kun pulttaa kuorkin katolle.

Liite 39761

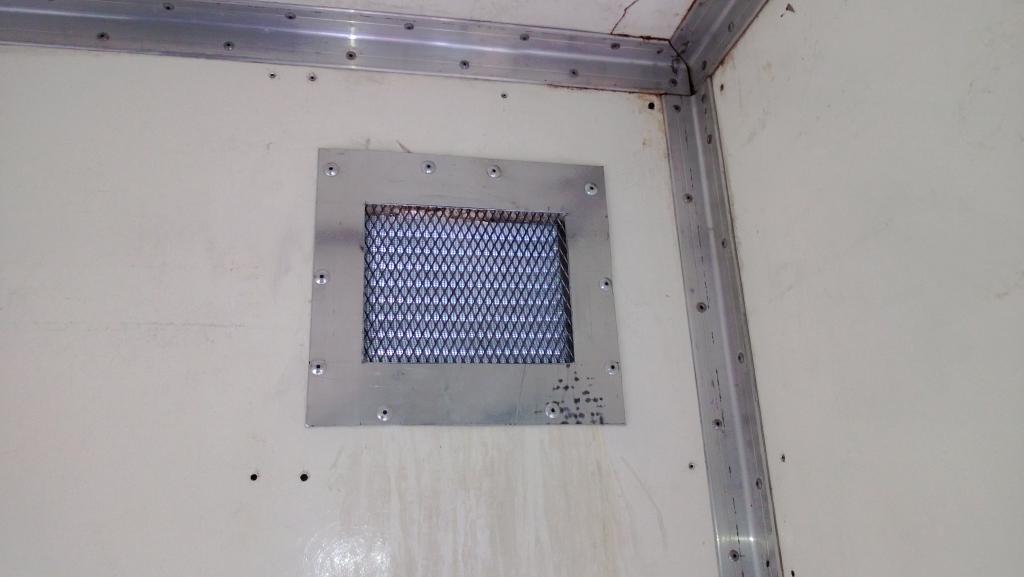

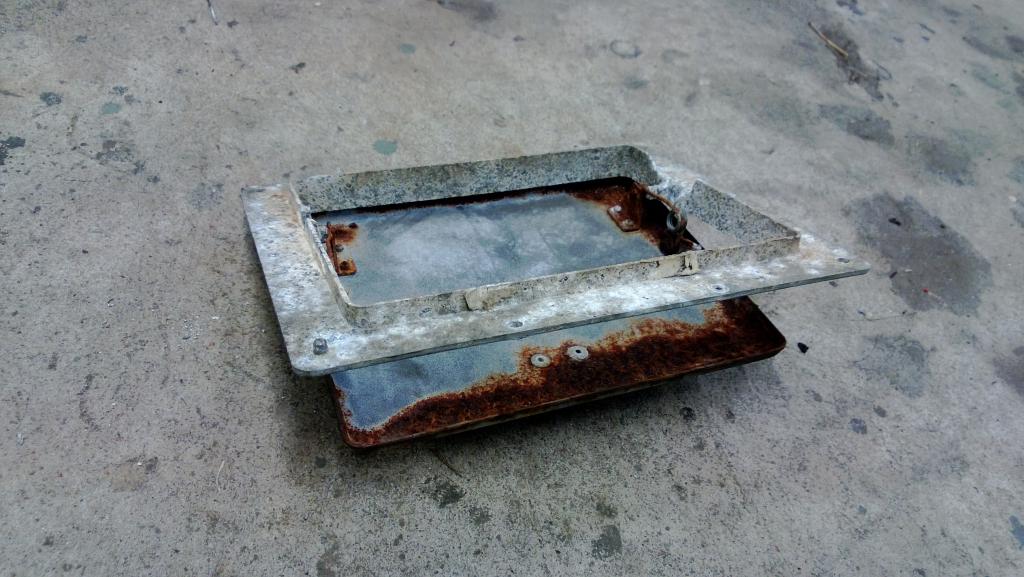

Samoten Volvon kontin umpihapettuneet, tiivisteiltään lahonneet luukut on vaihdon alla, toinen jo vaihdettu iv-ritilään ja alumiini 'spaceriin',
toinen odottelee jo valmiina tallissa parempia kelejä. Toivottavasti nuo nyt pitää paremmin tuota sadevettä.
Saa nähä miten ajoviimassa käy sateessa :D

Liite 39762Liite 39763Liite 39764

Tulis poutapäivä niin vois vaihtaa tuon Jeepin takavinssin ja näpertää tuon volvon parissa, nyt meinaa vain tulla kaatamalla vettä joka ilta
töitten jälkeen, kele.

Takavinssiä ja Volvon kontin tuuletusaukot


No pakko se on ite kokeilla :)


Jäi tuo ohjaus viime laitosta hieman vaivaamaan, osa tangoista ja kiinnikkeistä
saattaa jossain tilanteissa huonolla tuurilla kolahella toisiinsa joten pakkohan se oli miettiä uusiks :D

Ja vaikka nuo uniballit on nyt haukuttu kaikkien toimesta niin pakkohan se on kuitenkin kokeilla ite :eek:

Eli pistin raidetangon päihin uniballit normi päiden tilalle ja poistin hydro assarin vanhat kiinnikkeet sekä akselista
että raidetangosta. Pyöräytin sylkyn toisin päin ja istutin toisen pään samaan niveleen kuin raidetangon pään
ja toiselle päälle uus kiinnike ja panssari akseliin, raidetangon alapuolelle.
Heh, joku unohti pyöräyttää letkut samalla ristiin ja hetken ihmetteli kun ei meinannu moottori
käynnissä renkaat kääntyä :o

Nyt pitäs olla kaikilla härpäkkeillä tilaa touhuta ilman kolistelua. Samalla tuli eliminoitua tuo sylkyn aiheuttama
raidetangon kääntyminen sylkyn liikkuessa. Uniballeihin tulee vielä kumiset suojukset
tässä kunhan postipoika ne saa kuskattua perille.

Liite 41238Liite 41239

Seuraava muutoksen kohde ois etuvinssi... Kaikkien eri vinssiviritelmien jälkeen jotenkin aina jäi sellanen tuntuma ettei
vinssissä ole joko voimaa tai se ei tule kestämään, joten tuli sitten ostettua räikkä warni :)
Tallista löytyy sopivasti tuo uus Bow Motor 2:nen joten moottori päivittyy heti ja samalla pitänee vaihtaa yks hammaspyöristä
että booriakseli passaa + gigglepinin vahvempi pääakseli vinssiin.

Liite 41240Liite 41241

Tuolle pitäs nyt sitten ruveta peti virittelemään keulalle. Etuylitys kasvaa jonnin verran + paino mutta joskos sitä
nyt rupiais pärjäämään tuon vinssaamisen kanssa :D

No niin, postipoika kantoi nuo nivelien kumisuojat kotio joten nyt pitäs ne laitella paikoilleen ja
keulan ohjaus- ja muut härpäkkeet pitäs olla valmiit testiin.

Tämmönen 'paljas' nivel muuttuu tälläseks:

Liite 41378 Liite 41379

Tuon jos tunkis vielä täyteen vassua ni katotaan miten kestää...

Sitten alkoikin hidas räikän pedin suunnittelu ja asennus keulille. Ensin pedistä pois ylimääräiset:

Liite 41380

Sitten pedin paikan merkkaus keulille ja rälläkkä laulamaan, sovitusta:

Liite 41381Liite 41382Liite 41383Liite 41384

Ei muuta ku keula purkuun ja petiin sivujäykisteet + jatkopala 5mm levystä paikoilleen. Sitten purkurin päihin
laatat ja petiin reikiä -> peti on nyt 4 x M10 + 4 x M12 pulteilla kiinni, katotaan kestääkö...
Pultit pitäs vielä katkasta tai vaihtaa lyhyempiin.

Liite 41385Liite 41386Liite 41387Liite 41388

Noin se vinssi nyt sitten istuu paikoilleen, syyläriin on matkaa joku 30mm,:

Liite 41389Liite 41390Liite 41391

Saishan tuota syvemmälle jos alkais tuon syylärin siirtämään mutta on sen verran iso homma ettei millään jaksa tässä vaiheessa...

Seuraavask pitäs varmaan kattoa miten maskia pittää muuttaa että mahtuu paikolleen, maalit pintaan ja
sähköt laittaa valmiiks odottelemaan.

Kunhan uudet osat saapuu räikkään niin purku ja kasaus ja keulalle.

Empä usko että menee kauaa niin keula on levällään ja peti siirtyy 10cm sisään :D

No vähän sitä silmällä pitäen tuo peti on pultattu eikä hitsattu ;)

Ei kait paljon ole varaa siirtää vaikka vaihtaisi mahdollisimman ohuet sähköflektit viskon tilalle (vai joko sulla on?), kun ei siellä moottorin ja syylarin välissä montaa senttiä turhaa ole.. Itsellä mittasin sähköflektien kanssa koneen ja syylarin väliin jäävää tilaa, taisi siinä olla 2cm :D

Johan siellä sähköflektit on tilalla. Kyllä siellä tässä kiisselissä sellanen reilut 15cm jos ei enemmänkin ylimäärästä tilaa on.
Ongelmaksi muodostuu tuo syylärin leveys, vaatii isompia muutoksia kun se on mm. sisälokareita leveämpi +
simpukka tulee heti vastaan, jne...

Normi vinssi mahtuu tulemaan ylös flektien ja koneen välistä tälläkin hetkellä.

Edit: tuossa vielä kuva kuinka paljon tilaa:
Liite 41401

Oot sie pilannu hyvän katukelpoisen Jeepin ku tähä topikkiin on liitetty joku kuletusautoa?

No ei nyt vielä sentään, leimassahan tuo ainakin vielä on :) Volvolla on vain paljon helpompi käydä
pitempiä reissuja kun ei tartte rengasjumpata eikä turhaa pelätä että paskoo vehkeet maastoon, riittää
että saa raadon tien varteen ni saap nakattua kyytiin ja kotimatka voi alkaa :)

No niin, maskit silputtu vinssin tieltä poies ja ohjauksen lauhdutin siirretty keskeltä laitaan:

Liite 41414Liite 41415Liite 41416

Tuohon pitää vielä väännellä tuo kiertävä tanko jäykisteeks noille verkon leukatuille kohdille, mutta muuten pitäs maski olla selvä.

Sitten enää releboksin sijoitus joko konehuoneeseen tai maskiin + sähköjen veto, maalia ja vinssin huolto
niin siinäpä se taitaa olla tässä vaiheessa.

Jos sitä nuo sais vlopun aikana vielä tekastua (paitsi huollon ku ei oo vielä osia), laitettua ne suojakumet noille
nivelille ja ehkä ainakin aloteltua noita long armeja niin eiköhän se taas tästä...

Aamusesta tuli tekastua jäykiste tuohon maskin leikatun verkon reunoille, eipä enää revi käsiä tuohon.
Iltapäivästä kun kotiutui niin releboksi löysi uuden paikkansa ja tekasin uudet johdot vinssille, releboksille tulee akuilta suoraan
70mm2 kaapeli, boksilta menee vinssille 50mm2 kaapelit, samoten 50mm2 maajohto. Eiköhän noilla pärjää.

Liite 41430

Sitten peti ja vinssi irti, petin maalaus ja vinssi tuli räjäytettyä osiksi osien uusimista varten. Jarrua en vielä
purkanut, pitää se huoltaa sitten joskus myöhemmällä ajalla. Samalla tuli irroteltua katkenneet kiinnityspultit uusien tieltä.

Nyt sitten odotellaan osia enklannista....

Liite 41431


Jos sitä illasta/aamusta laittelis nuo nivelten suojakumit paikoilleen ja ehkä alottelis noita long armeja...

Laiska päivä, ei saanu aikaseks kuin: nivelien suojakumit paikoilleen + vaseliinit sisälle, molemmat etujarrut käytettyä auki kun
vänkärin puoli oli täysin jumissa, etujarrujen letkuja paranneltu.

Jotenkin koko aamu meni tuomoseen hieromiseen eikä motivaatio riittäny alkaa noita long armeja
väsäämään eli purkamaan etujouset ja iskarit pois mitotusta varten, katellaan joku toinen päivä :o

tulet ensivuonna vissiin helikopterinlavoilla varustetulla jeepillä lapland throphyyn,nousee suosta vielä paremmin.aika seppä oot.

No ei tästä nyt ihan ilma-alusta olis tarkotus tehä, ainakaan ei ole tämän hetken suunnitelmissa :D
Jos sitä sais ainakin tuplajakiksen ja jotakin muuta pientä vielä päivitettyä ennen ens vuoden Trophyä ni olishan se taas etiä päin...

Pikanen puuhastelu tässä iltasella eli Volvoon lisäpitkät (Jeepistä yli jääneet Hellan Ralley 3000:set) katolle.
Jos nyt näkis edes vähän paremmin kuin aiemmin.

Liite 41531

Vinssit osatkin olis ilmeisesti tulleet eli huomenna hakemaan paketti ja kasaamaan räikkä paremmalla pääakselilla ja uusilla laakereilla.

Tuli tuossa eilen googletettua räikkää ja luettua nuo tyyppiviat, kävin sitten samoin tein poraamassa sokan tuohon
vedon kytkentään ettei hypi itekseen pois raskaassa vedossa.

Liite 41532

Samalla vaihtu etujarruhin uudet palat :)

Jee...


Kuriiri kantoi tällasen laatikon hipo-herkkuja räikkää varten:

Liite 41558

Joten eiku talliin ja räikkää kasaamaan. Tässä näkyy nyt sitten tuon räikän vakioakselin ja gigglen HD akselin erot,
pari ylimääräistä uraa on poistettu:

Liite 41559

Ensin tuli kasattua tuo uus pääakseli kasaan jarruineen kun ohje niin kerto, mutta ei olis kannattanu, jos tuon
joskus taas joutuu tekeen niin ensin pääakseli koppaan paikoilleen ja sitten vasta jarru. Helpottaa kummasti akselin
pronssihelan ja stefan laittoa...

Liite 41560

Porattu ja kierteistetty 'spaceri' paikollaan ja lukituslevyn aukko isonnettu uutta akselia varten.

Liite 41561

Uus pääakseli paikoillaan uudella lukitussysteemillä.

Liite 41562

Ja koko pakka kasassa, moottorin boorihammasratas kiilaversion tilalla ja räikkä valmiina keulille...

Liite 41563

Vähältä piti etten alkanut pulttaan keulille että olis päässy koekäyttämään :D Pittää malttaa huomiseen...

Eli tuli vaihdettua uus gigglepinin pääakseli ja sen myötä nuo spacerit ja uudet lukitustsydeemit + jarrun kiinnitys muuttui lukkosokasta
pulttikiinnitykseen, öljyt vaihtu, rummun pään liukuholkki vaihtu + moottoriin tiiviste uus ja booriakseille passaava hammasratas alkuperäisen
kiilaakseliversion tilalle. Myös pedin kiinnityspultit vaihtuu uusiin. Pääakselin neulalaakeri oli vielä hyvä joten uus jäi varastoon, samoten
pääakselin pronssihela.

No ny on räikässä naru ja räikkä keulilla :D

Liite 41583Liite 41584Liite 41585Liite 41586

Eipä puutu keulasta enää muuta kuin pulttais keulan panssarin paikoilleen ja kattelis mitä kautta ja missä asennossa nuo assarin
hydroletkut menee järkevimmin. Sitten vain etugummit paikoilleen ja se olis valmis testiin jos ei tässä keksi vielä jotain muuta viriteltävää ennen
ens viikon reissua...

Keulan panssari paikoillaan ja assarin letkuja aseteltu paremmin sopimaan. Pikasella venyttelyllä tallissa näyttäs että saattas
letkut sopia olemaan tuolla, pittää valosalla venytellä paremmin ja katella miten mahtuu...

Liite 41587

Kylläpä tuliki siisti asennus.
Peukkuja!! tää on kyllä tosi hyvä topikki

Kiitoksia, kiitoksia. Olishan tuota voinu tuon syylärin siirtää taaemmas jos ei olis laiskuus iskeny niin olis saanu tuon ylimääräsen etuylityksen pois,
mutta nyt mennään tällä... ainakin jonkun aikaa :D
