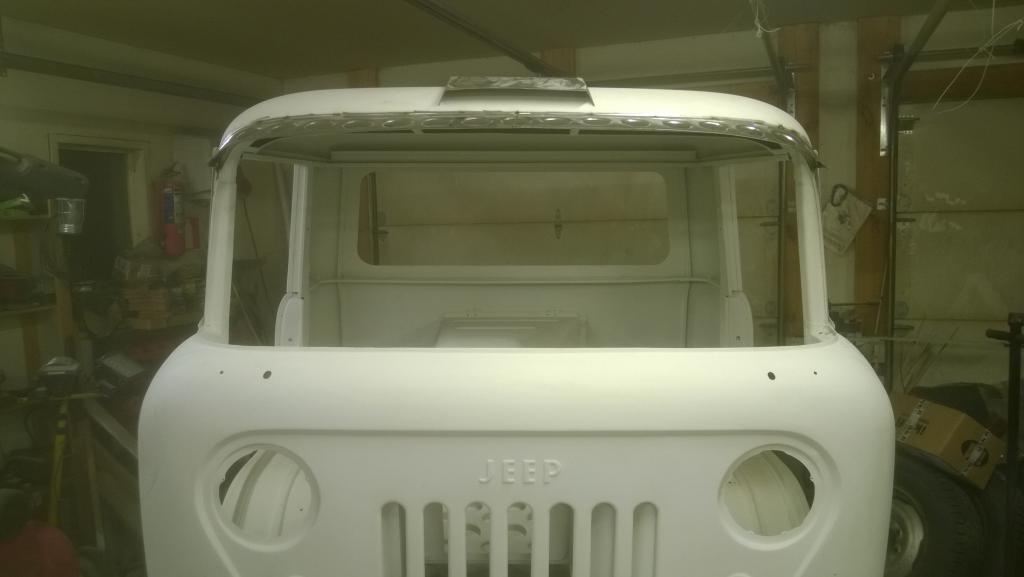

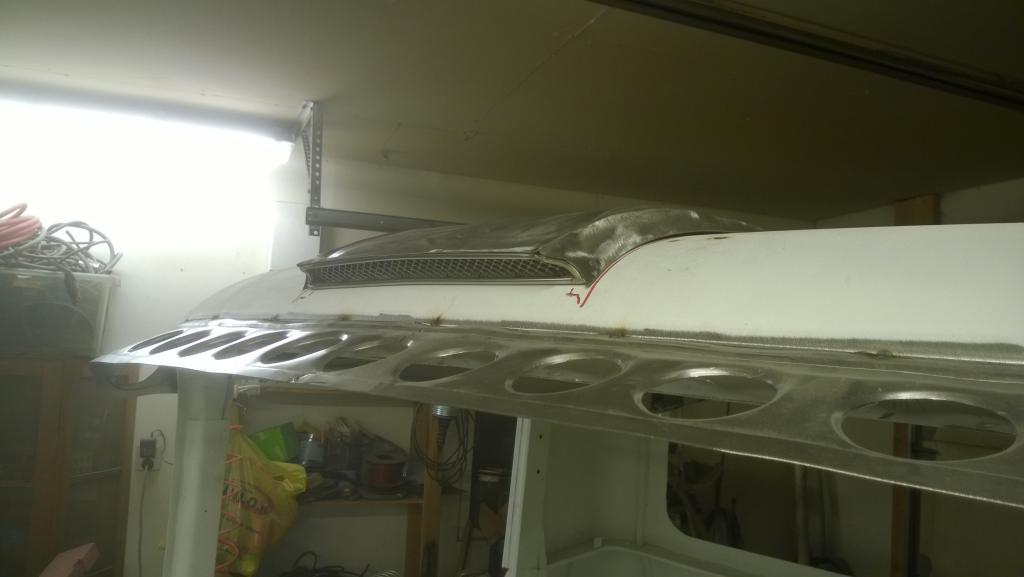

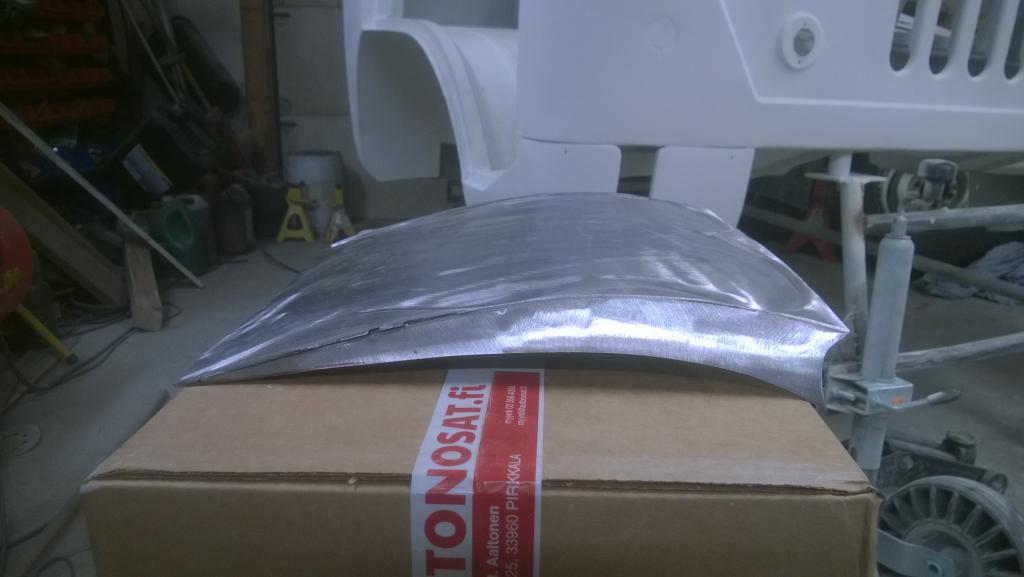

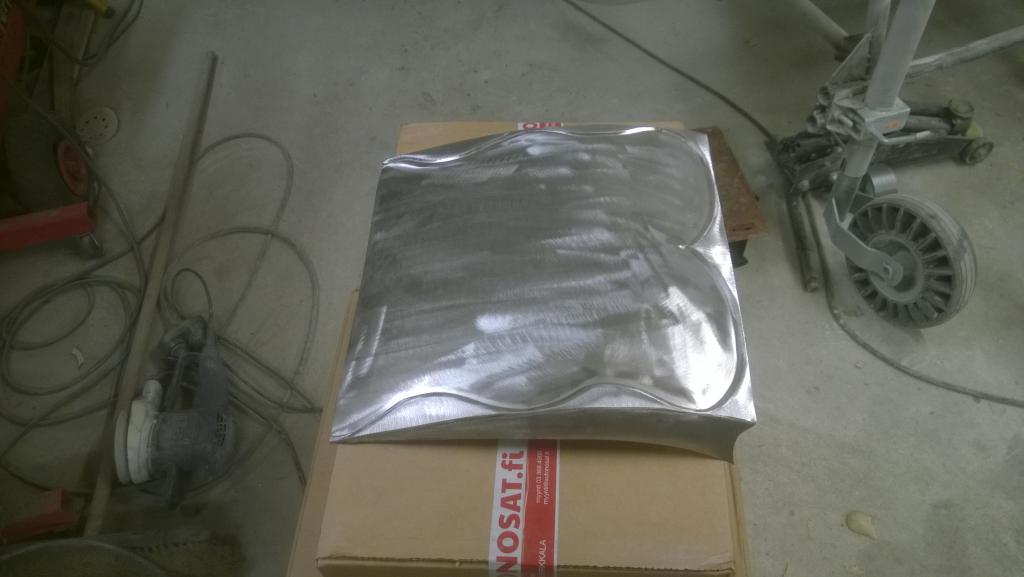

Pikasesti piti käydä tallissa puuhastelemassa pellistä tuota katon etuosan skuuppia lämppärin ilmanoton suojaksi. Joku tommonen
malli oli mielessä, tuohon eteen vielä sopiva rosteri ym. verkko pitämään enimmät paskat pois skuupista.

Liite 67004Liite 67005Liite 67006Liite 67007Liite 67008Liite 67009

Nyt pitää vain päättää onko tuo soppeli eli tekee tuon loppuun vai kokeileeko jotain toisen näköistä mallia puuhastella...

Perkele mikä peltivelho! teetkö/oletko tehnyt peltihommia ammatikses? Mä tuon blazerin sulle oiottavaks heti kun voitan lotossa! :D

:D Eipä tuota ole ammatiksi näitä hommia ikinä tullu tehtyä saati sitten saanut aiheeseen koulutustakaan, nörttinä sitä tulee työpäivät
tietokonetta naputeltua. Netistä tuota on tullu tongittua aiheesta tietoa ja kateltua videoita englannin pyörän, sikkikoneen,
hiekkasäkin jne. käytöstä. Sitten vaan epätoivoisesti pyrkii harjottelemaan näillä eri projekteilla tuota touhua tavotteena että
joku päivä vois niinku ittelleen vakuuttaa että osaa peltihommia tehdäkki. Siihen nyt menee vielä 'hieman' aikaa mutta pikku
hiljaa opetellaan :)

Tietsikka-Peltihommat.


Joo, Hienoa jälkeä on ja hyvää vastapainoa ainakin tietsikka hommiin. ;)
Ilo katsella.
t. Ismo Ämmä

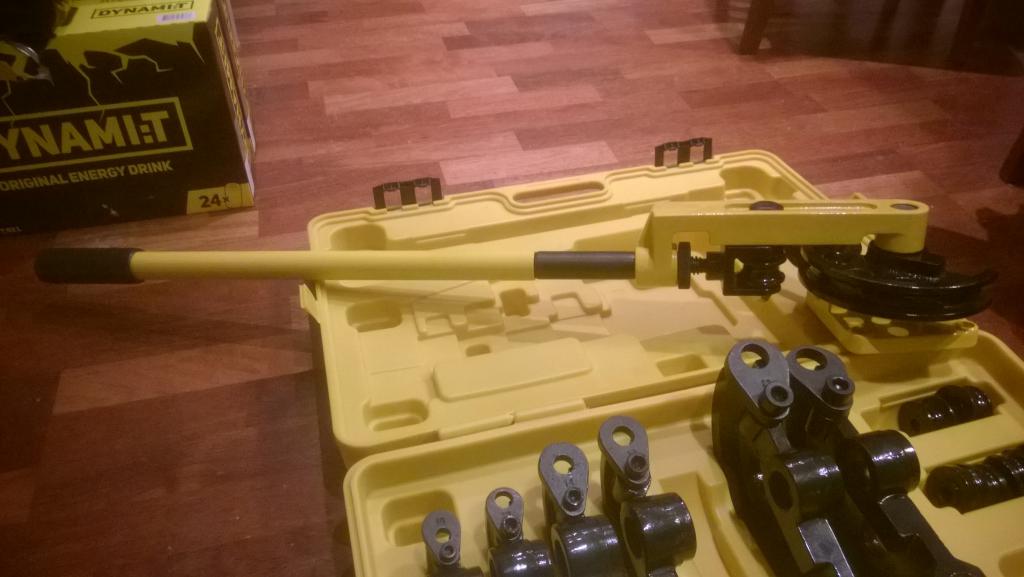

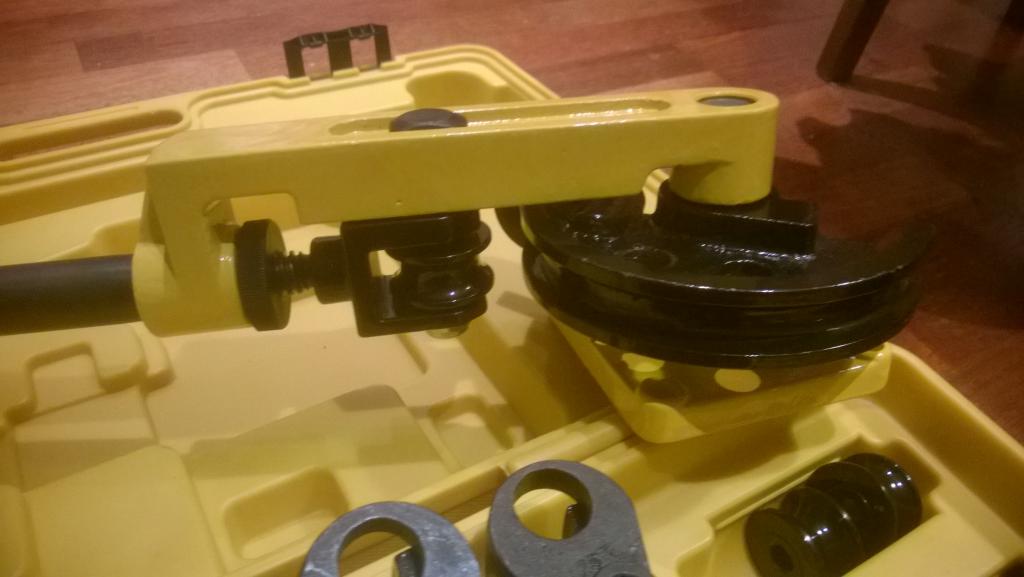

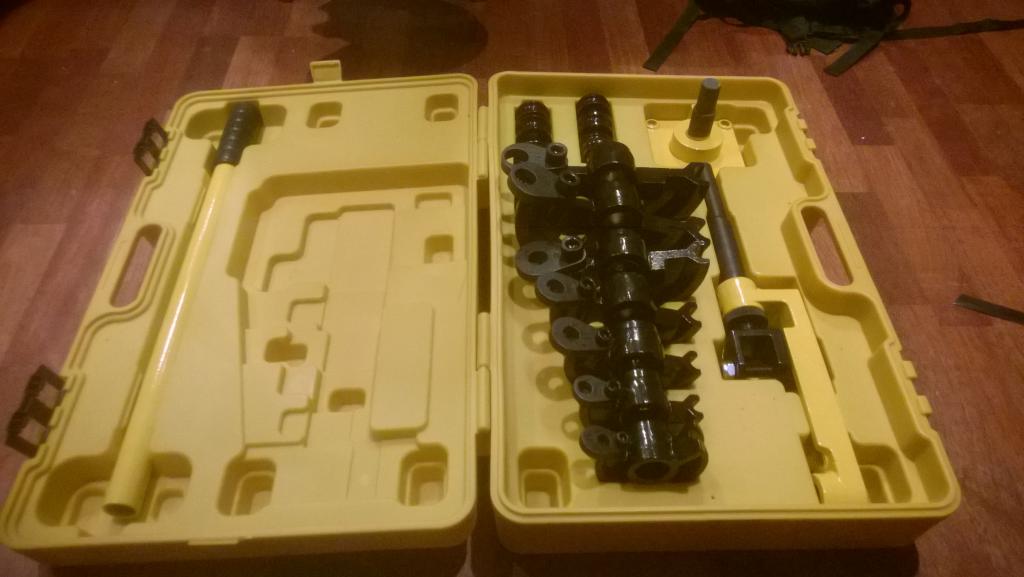

Lisää työkaluja :D Tollanen salkku tuli tontille Saksasta, nyt pääsee taivuttelemaan ohutseinäsiäkin putkia
sopivasti mutkalle. Ajatus oli tuolla taivutella hytikkaputket tähän projektiin.

Liite 67043Liite 67044Liite 67045

Ei ollu pahan hintanen alle 150€ kotio tuotuna, lestejä välille 10-25mm, katotaan miten hyvin pelaa vai pelaako...

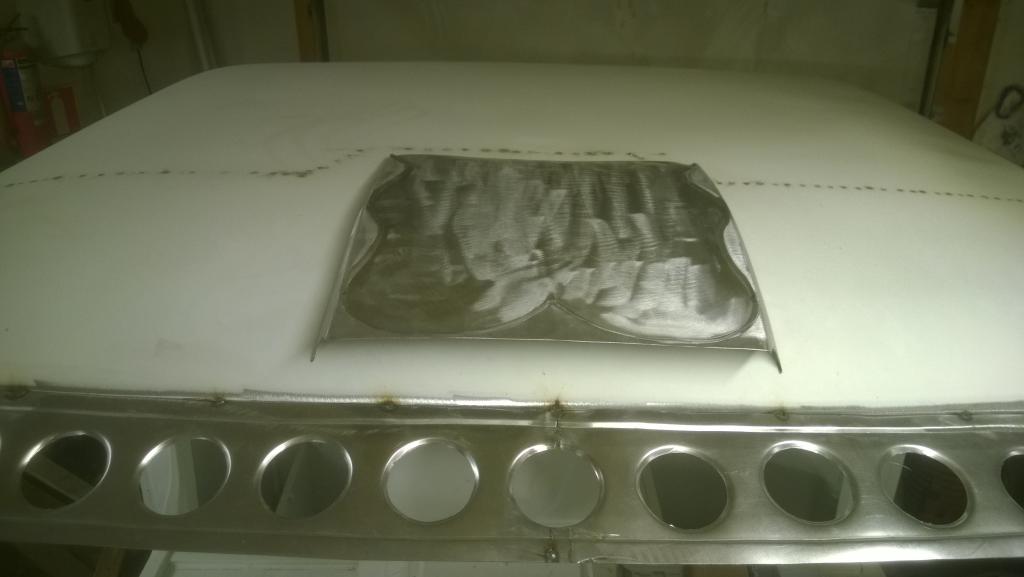

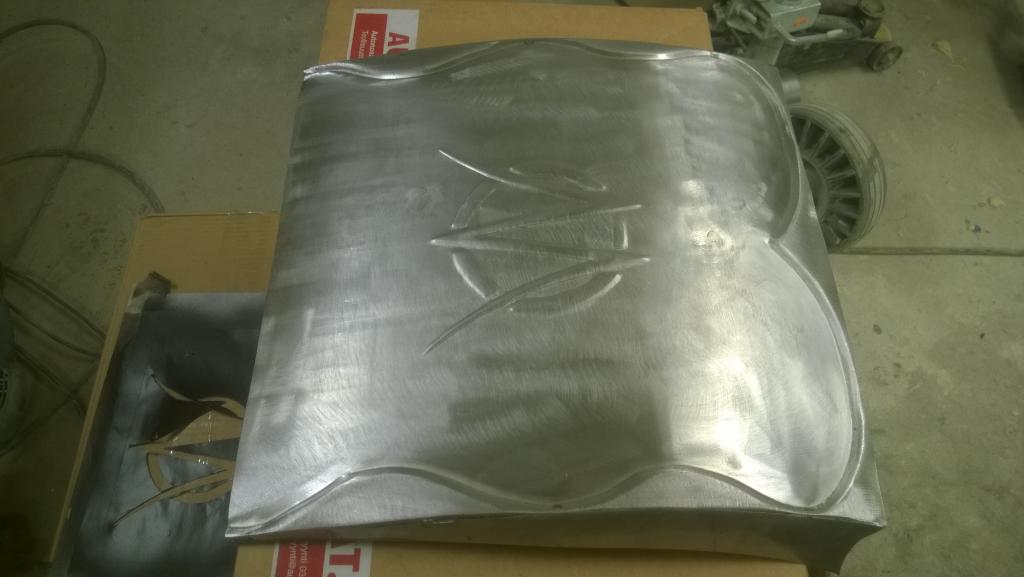

Oli jotenkin laiska päivä ja muuta menoa niin ei jaksanut mitään isompaa alotella mutta jotain kuitenkin tuli puuhasteltua.

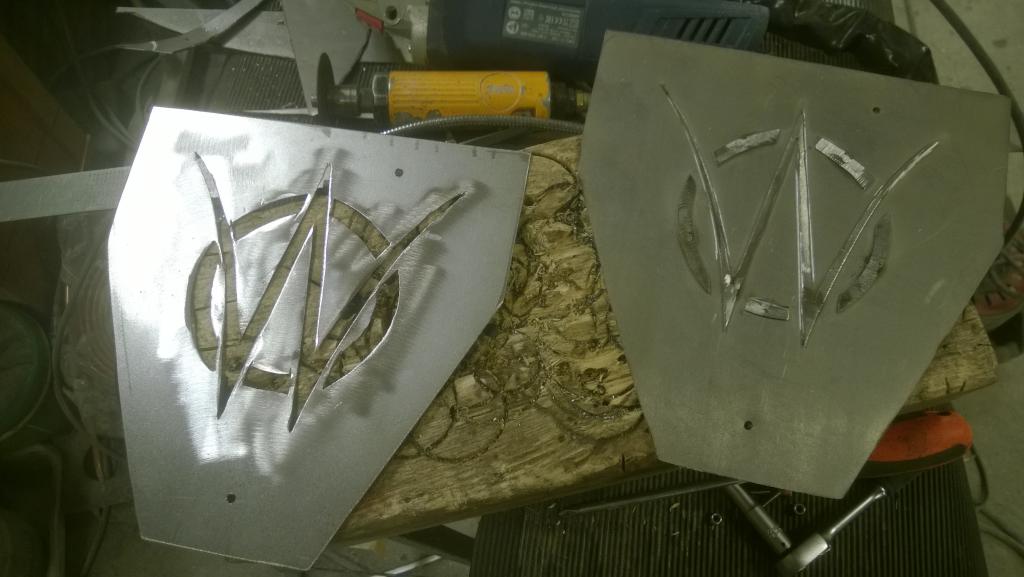

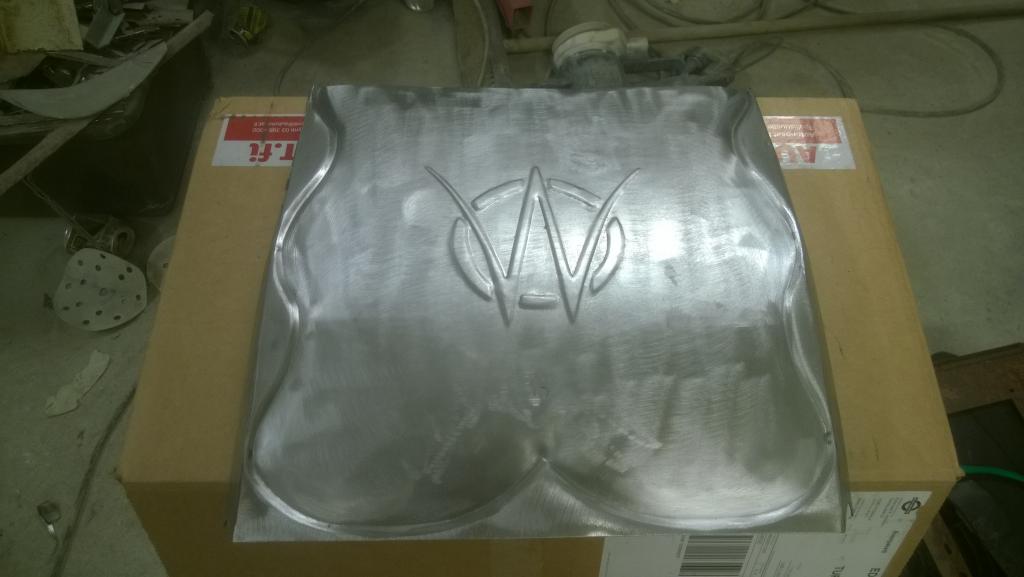

Tuon skuupin 'design' näytti vähän tylsältä tuon ison tyhjän kohdan takia tuossa keskellä niin piti askarrella hieman ja
pakottaa siihen Jeep Willys Overlandin logo :) Pikkasen pitää vielä naputella virheitä logosta pois mutta kelvannee mulle.

Liite 67052Liite 67053Liite 67054Liite 67055

Tuon logon osat kun joskus sais laser/vesileikkautettua vaikka parin millin tavarasta niin noita logoja vois pakottaa helpommin
ja fiksummin muuallekkin.

Jos sitä huomenna alottelis tuon lämppärinkotelon teon...

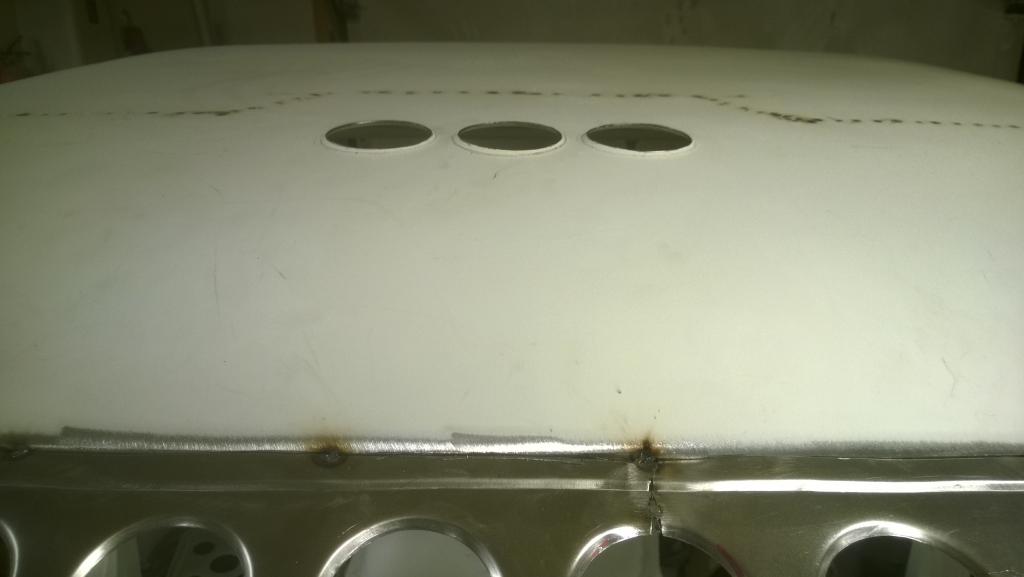

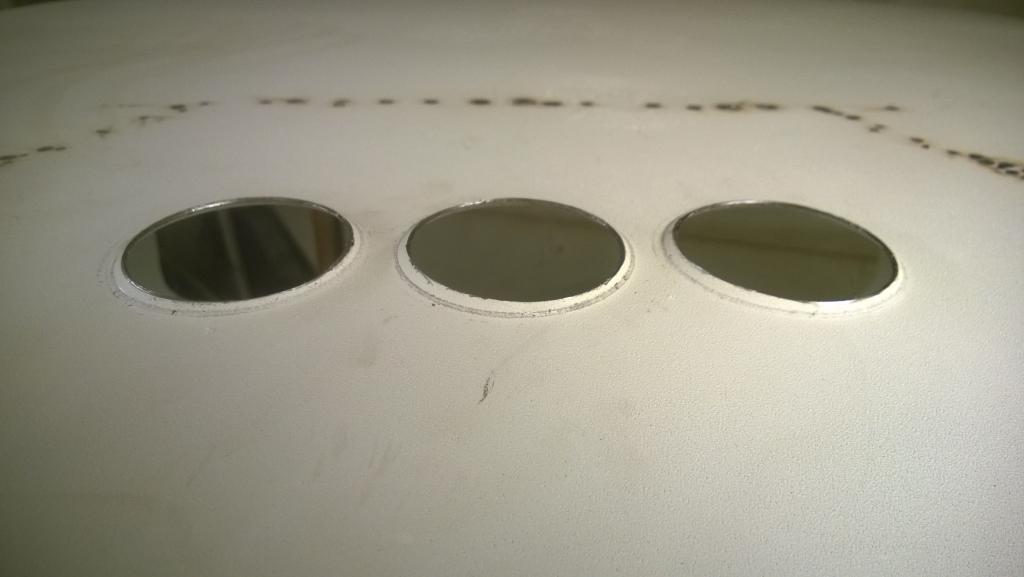

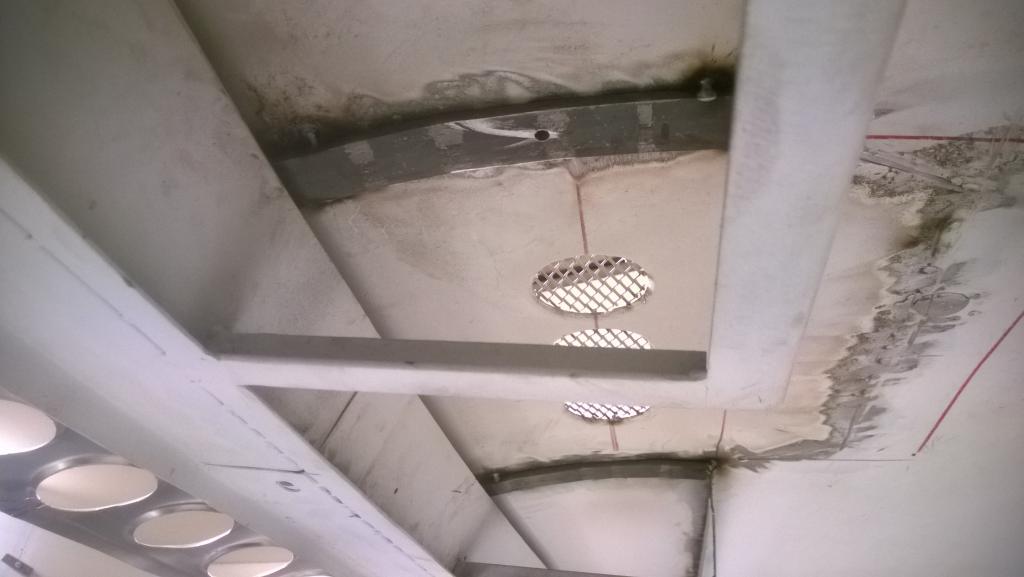

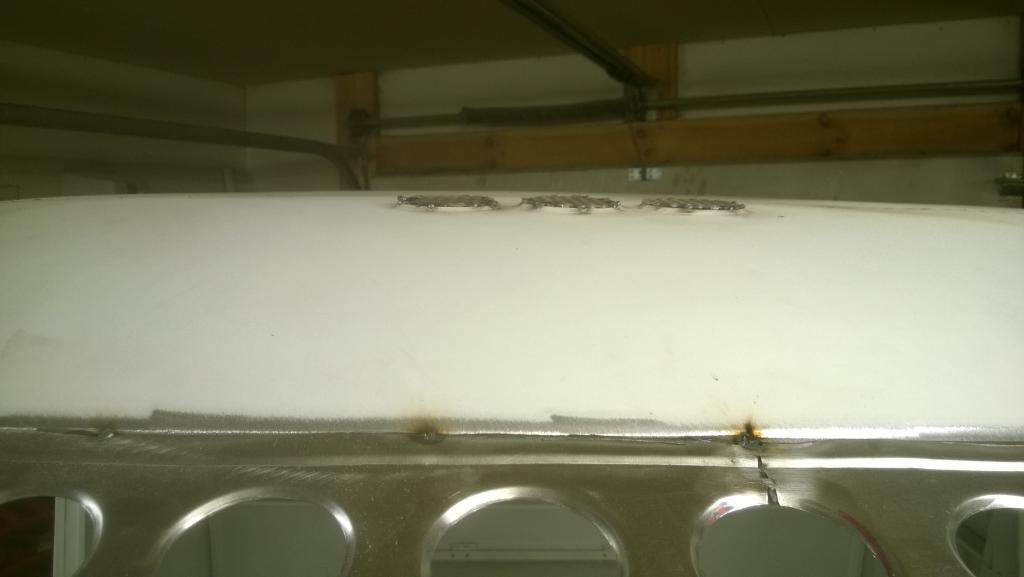

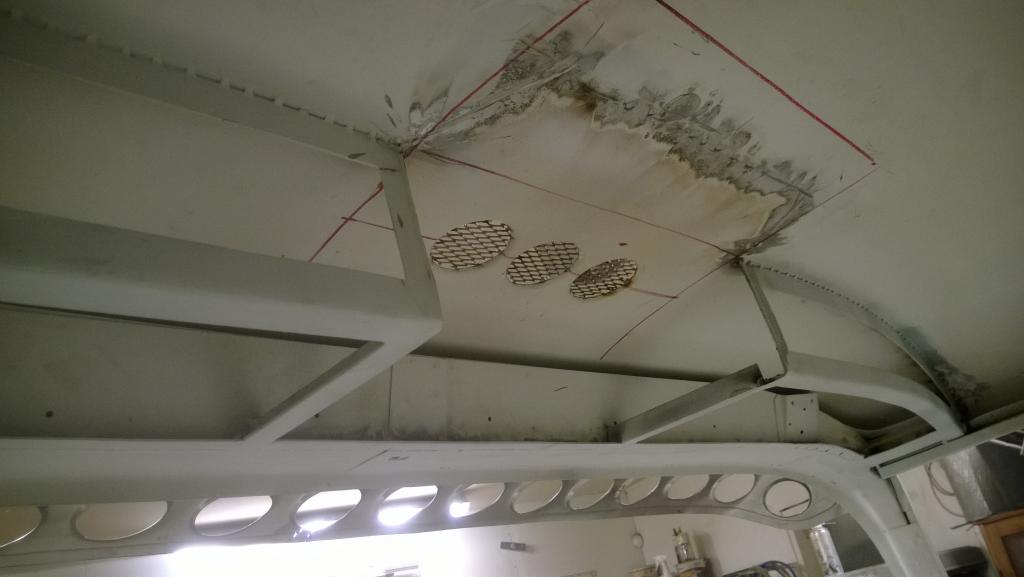

Tänään ehti vähän suunnittelemaan lämppärin kattokoteloa. Ensin piti rälläköidä pois jo tehdyn kattokonsolin
rungon keskiosa koska lämppäripaketti ei mahdu syvyyssuunnassa konsolin sisälle. Sitten aikani mitottua porata

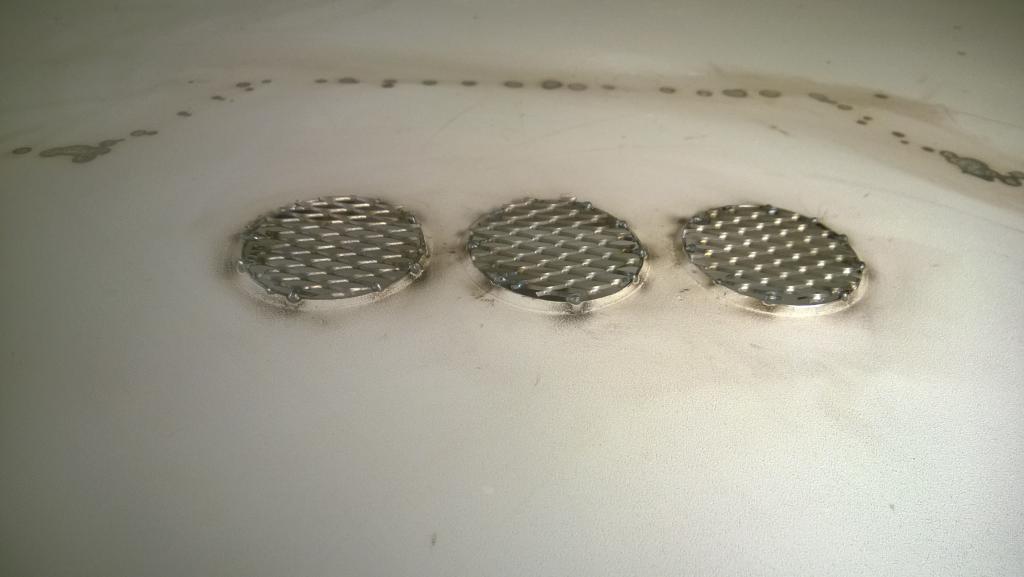

turskautin ja dimplasin kattopeltiin reiät lämppärin ilmanotolle. Päälle pikku heftillä vähän verkkoa että kaikki hiirtä isommat
pysyy ulkona.

Liite 67090Liite 67091Liite 67092Liite 67093Liite 67099

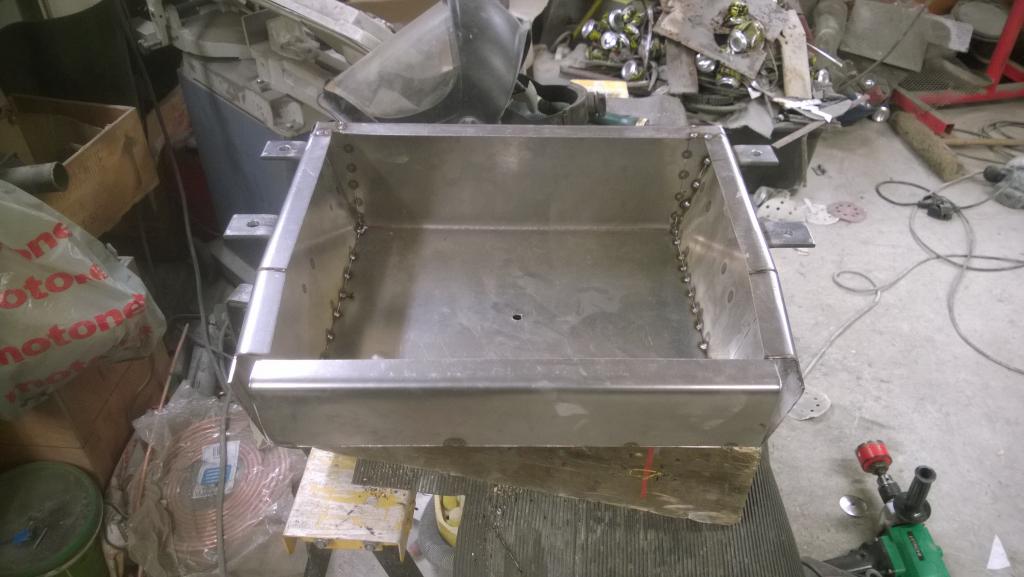

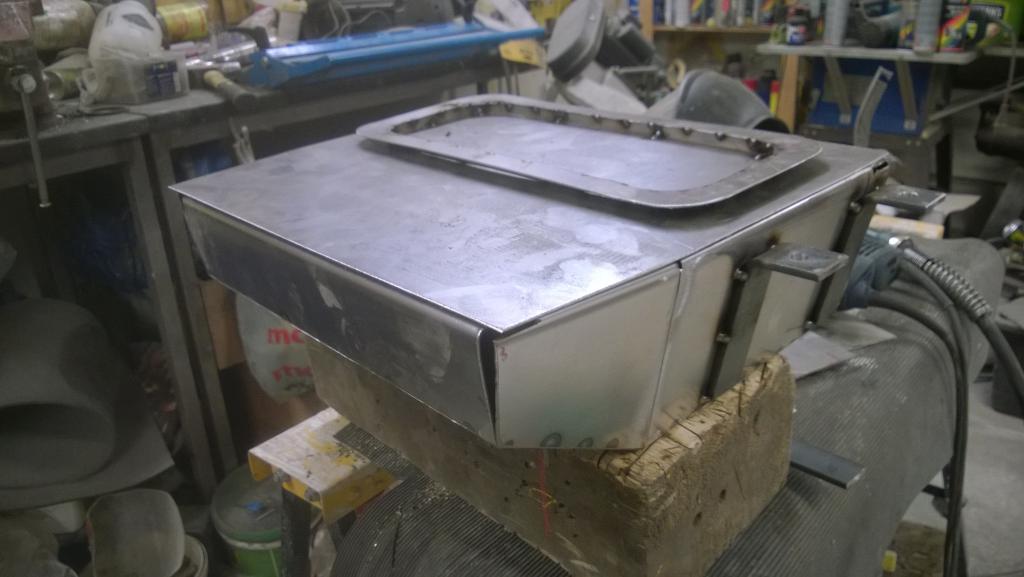

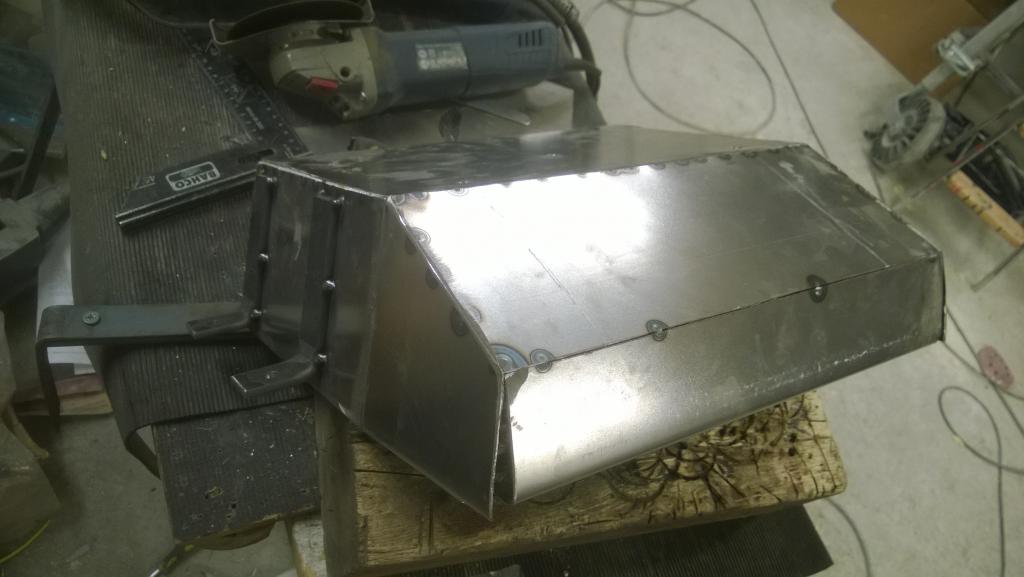

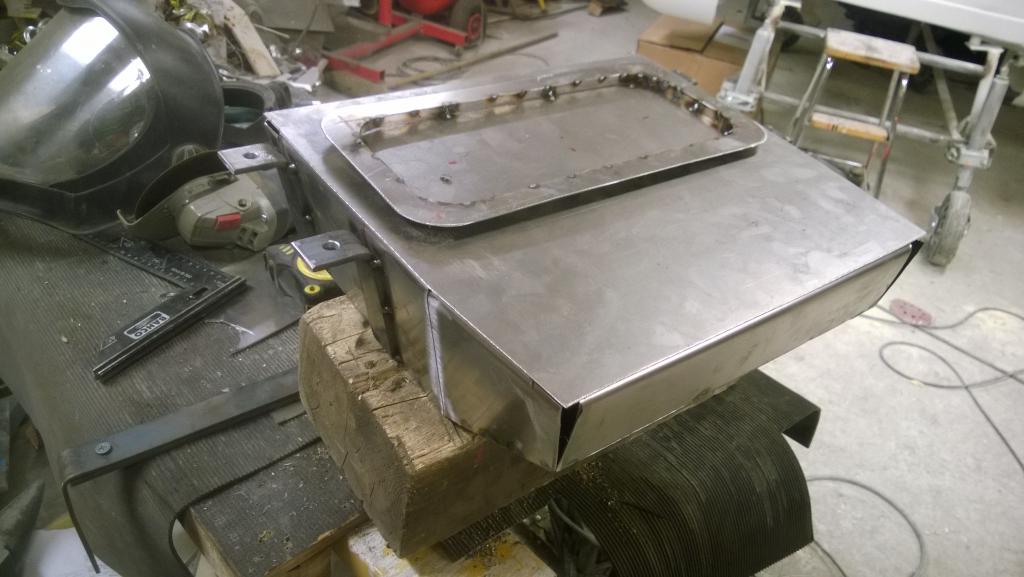

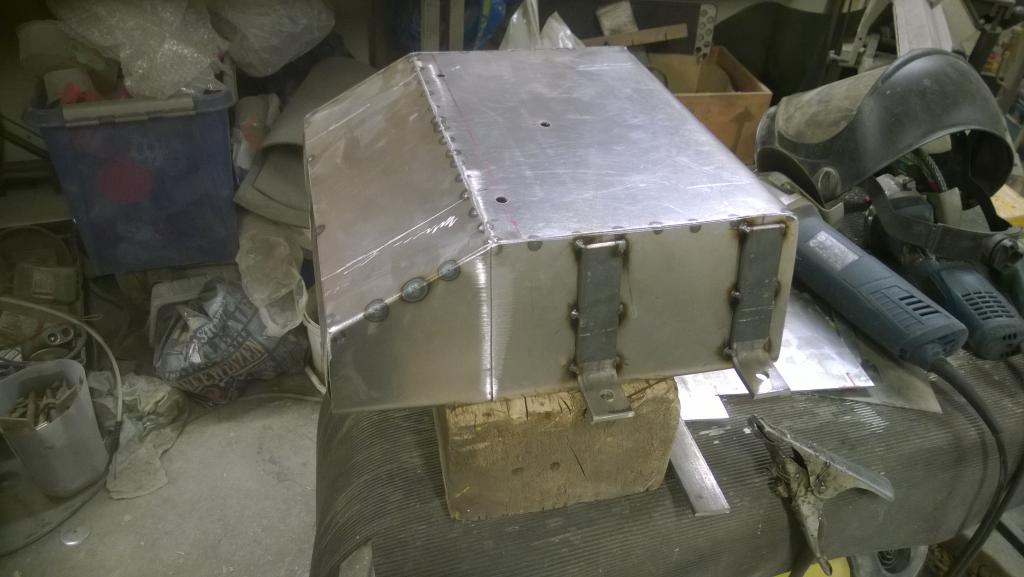

Ite boksista on tulossa jotain tuollaista, kanteen tulee tuo 'liitäntä' ilmanotolle eli tuohon kauluksen reunaosaan tulee tiiviste
kattoa vasten ja kansi rei'itetään tuosta kauluksen sisäpuolelta. Boksi pultataan neljällä pultilla kattoa vasten, pultit
hitsataan kattopeltiin sisäpuolelle.

Liite 67100Liite 67101Liite 67102Liite 67103Liite 67104Liite 67106Liite 67107Liite 67105

Boksin sivuille ja etuikkunan puolelle pitää hitsaillla peitepellit jotka ruuvataan kattokonsolin runkoon kiinni.

Alunperin ajattelin että hitsaan skuupin pysyvästi paikoilleen mutta voi olla että muutan suunnitelmaa niin että se tulee
pulteilla katon läpi kiinni niin saa helpommin maalattua ja huollettua tarvittaessa...

Huomenna jos pulttais tuon boksin paikoilleen ja kattelis puuttuvat pellit jne. paikoilleen. Skuupin muutoksetkin vois alotella
tuota pulttikiinnitustä silmälläpitäen.

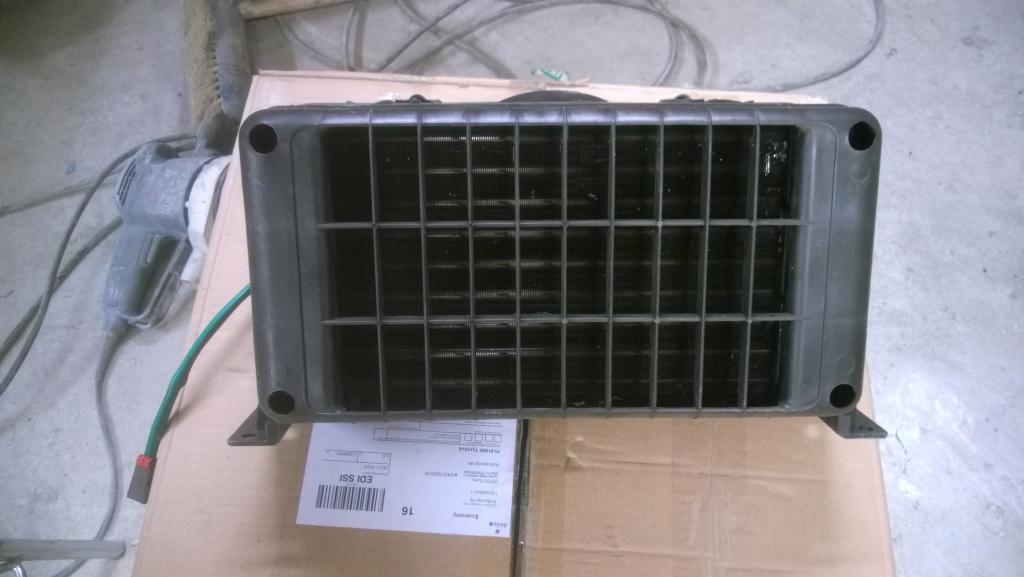

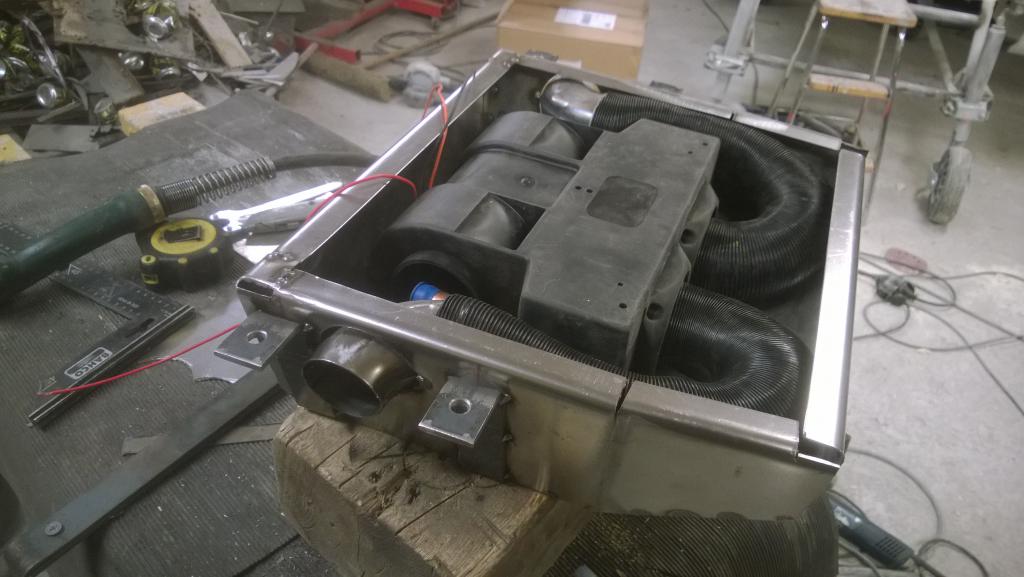

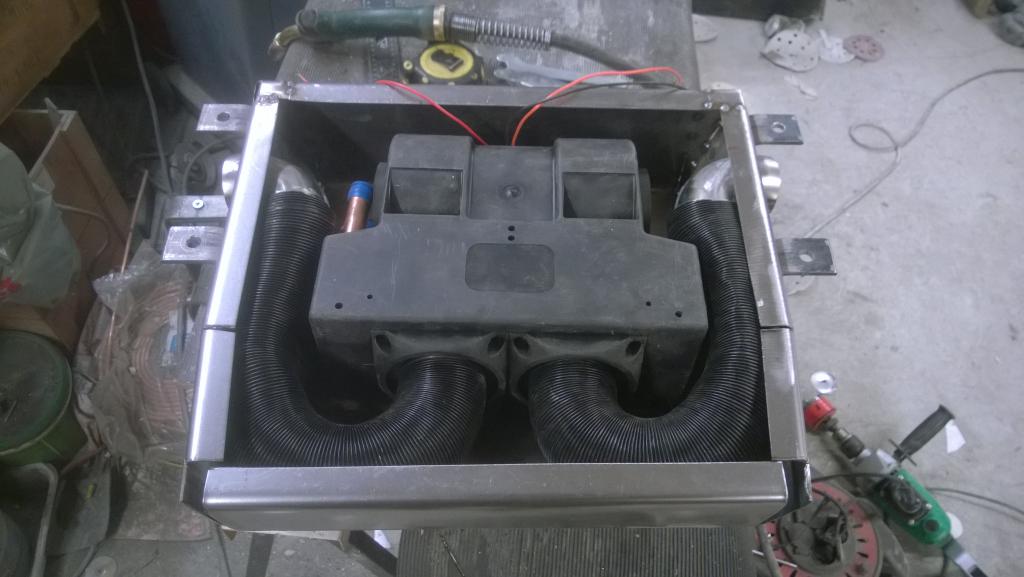

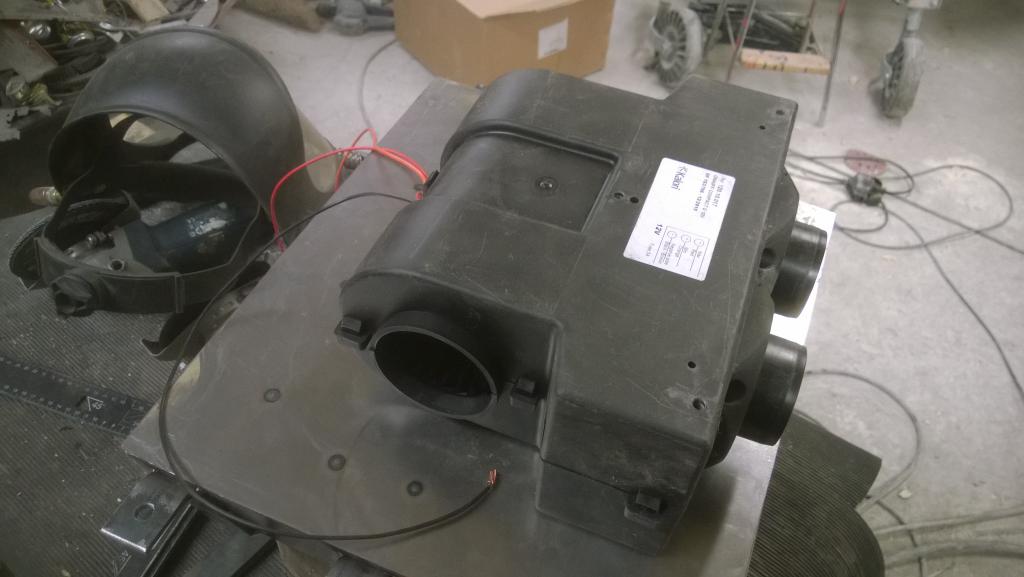

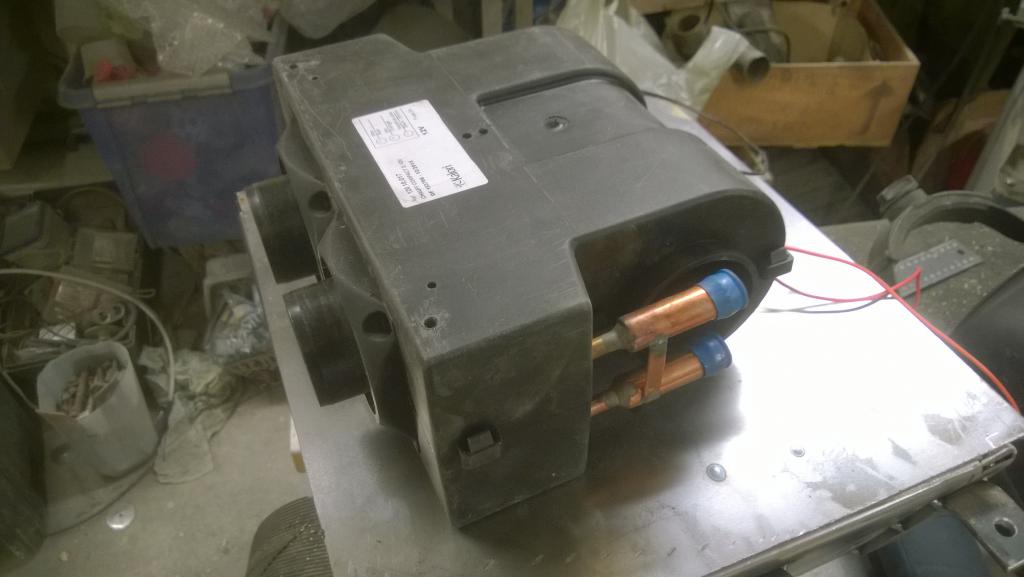

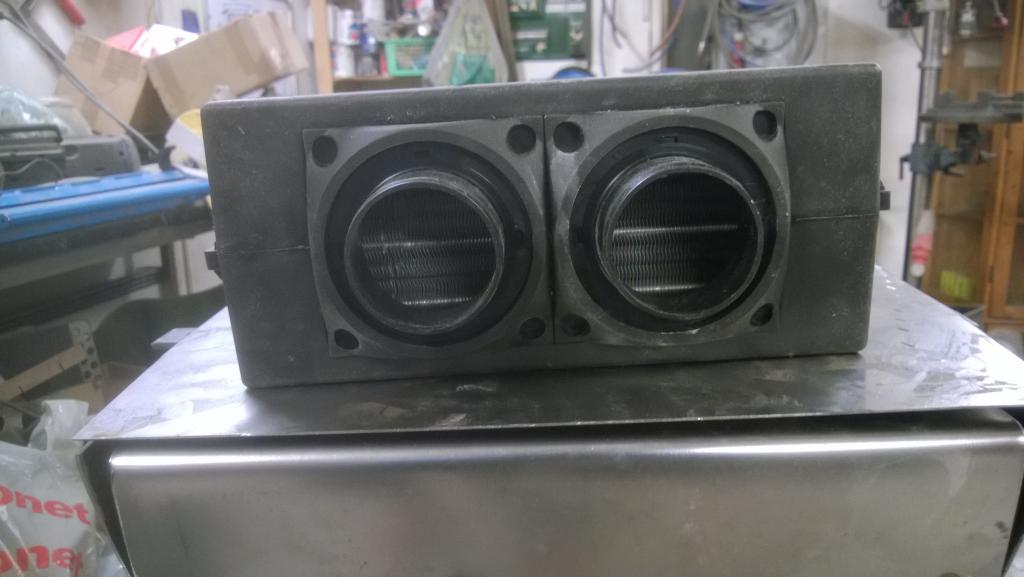

Tänään illasta piti testata että mahtuuko tuo lämppäri vielä tuonne boksiin. Ajatus oli tehdä tiukka asennus, ei paljoa enää tiukempi
vois olla :D

Liite 67130Liite 67131Liite 67132Liite 67133Liite 67134

Kansi ja skuuppi tullee noilla niittimuttereilla kiinni, katotaan miten toimii...

Liite 67135

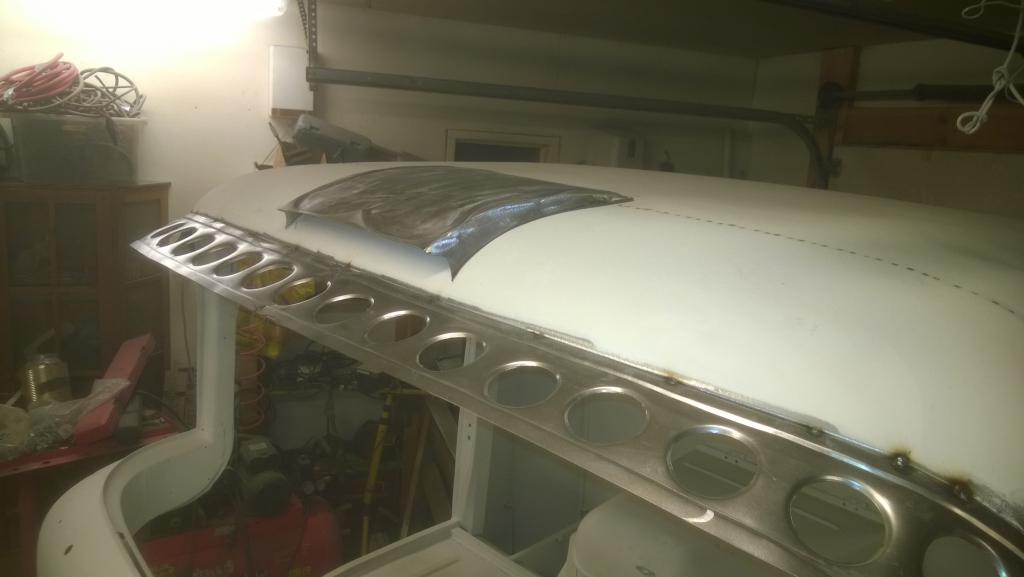

Kattoon heppasin allustavasti hieman vahviketta että jakaantuu tuo kiinnityspulttien veto vähän isommalle allalle.

Liite 67136

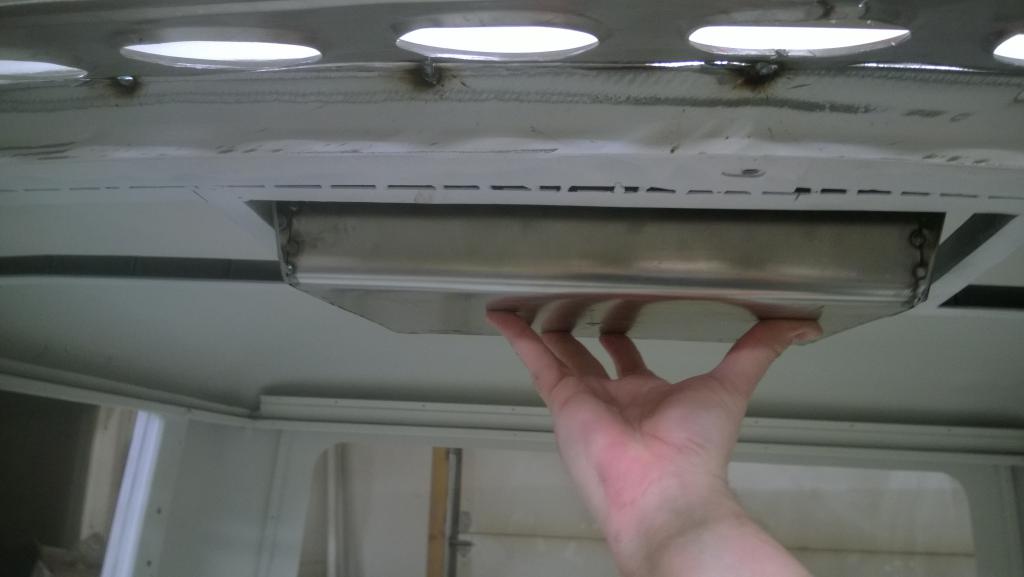

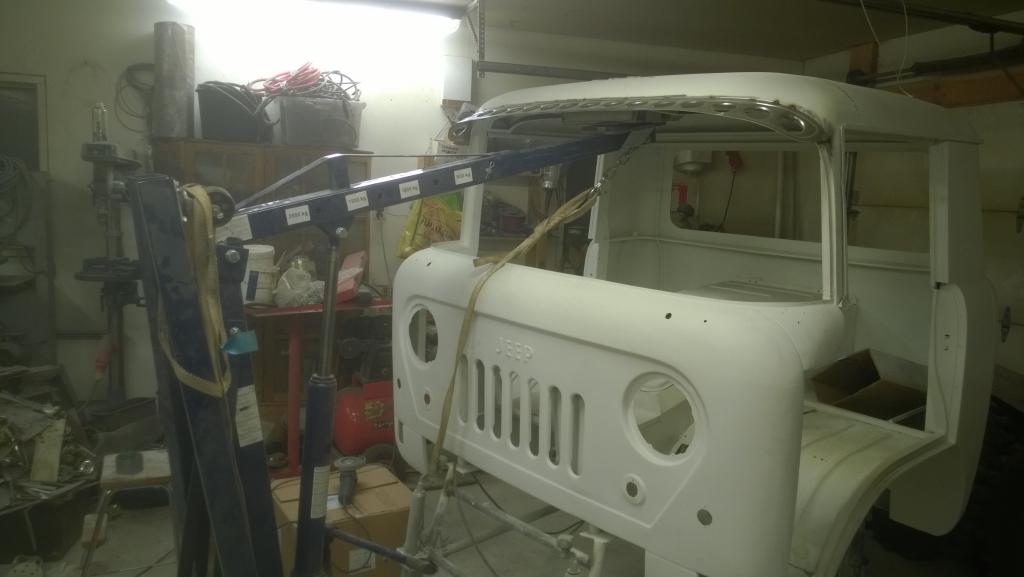

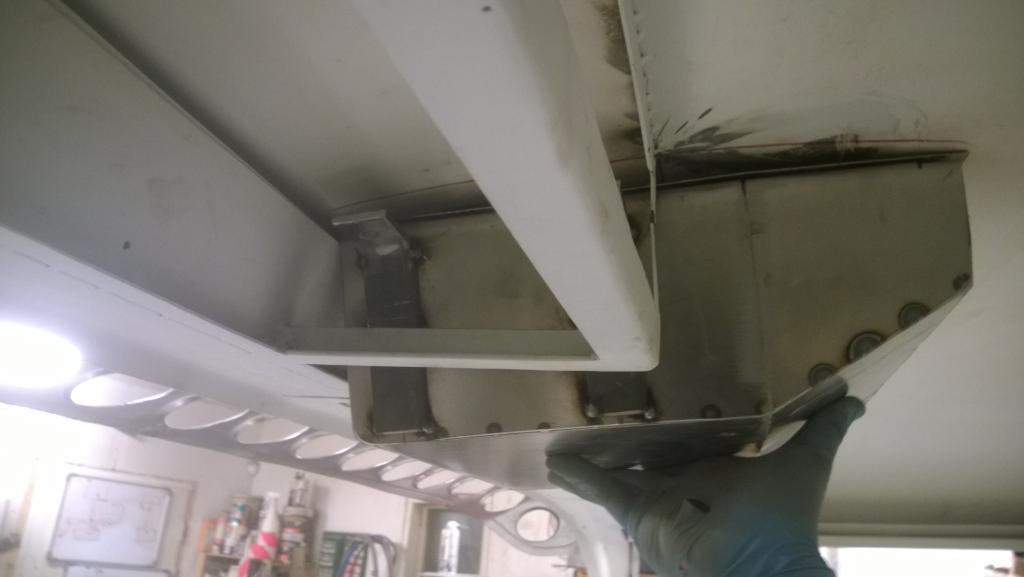

Sitten piti vähän improvisoida kun yksin puuhastelee että sai rauhassa asetella boksin kattoon :D

Liite 67137

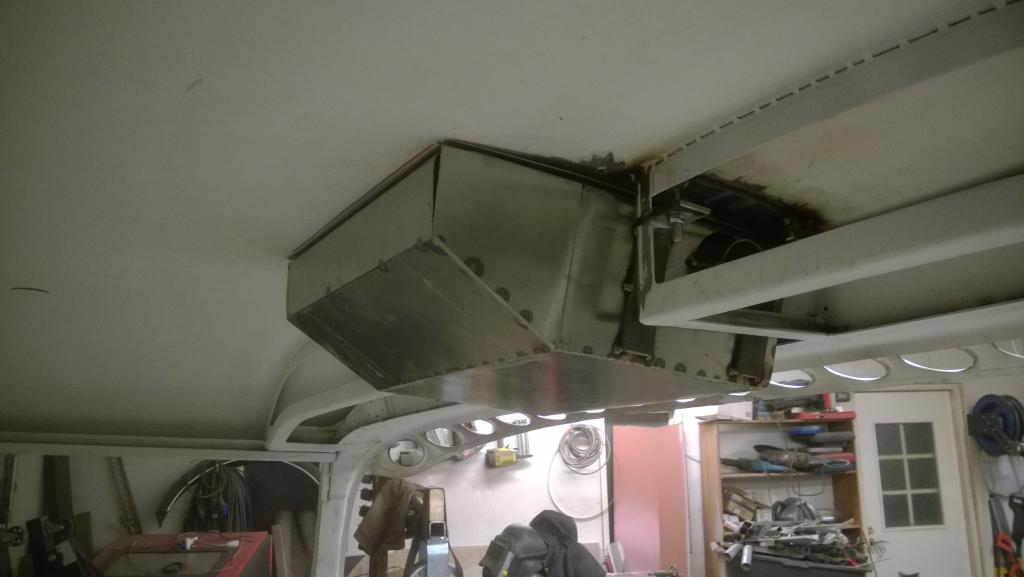

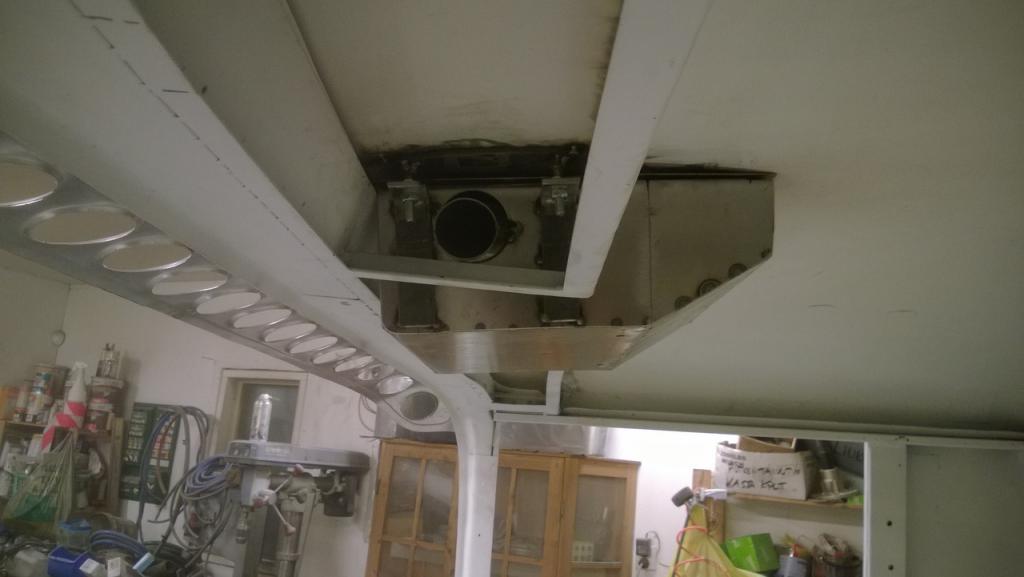

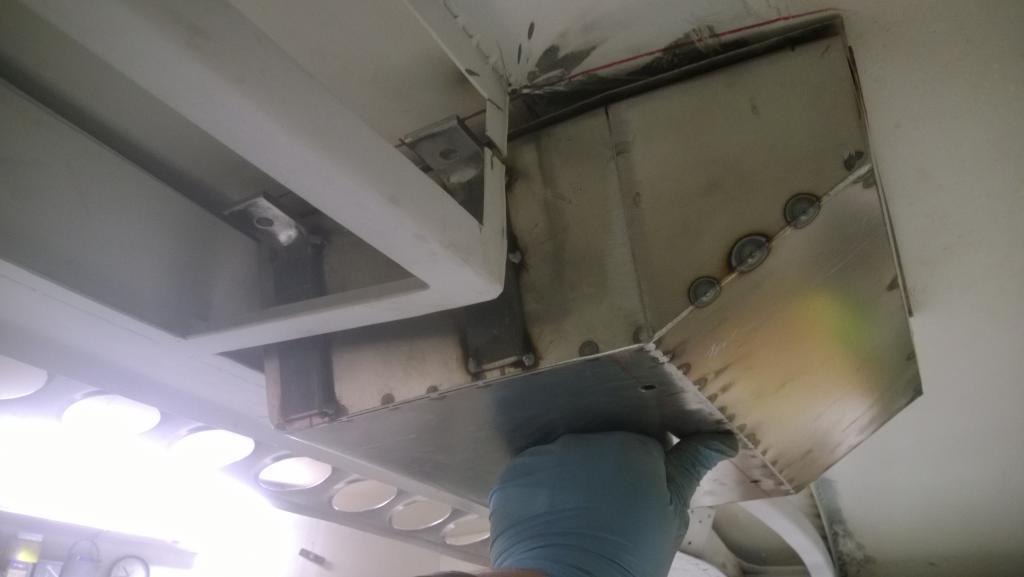

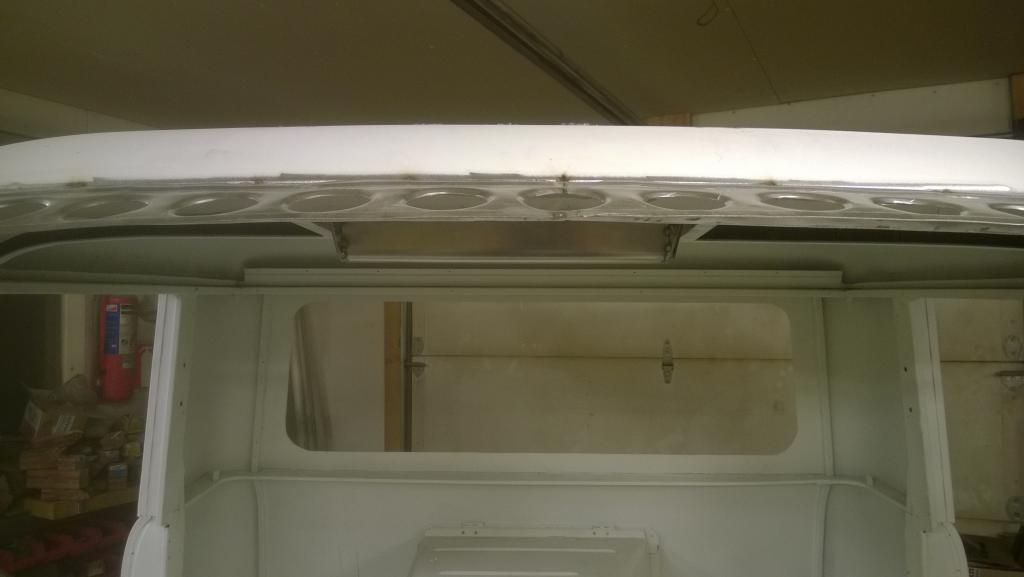

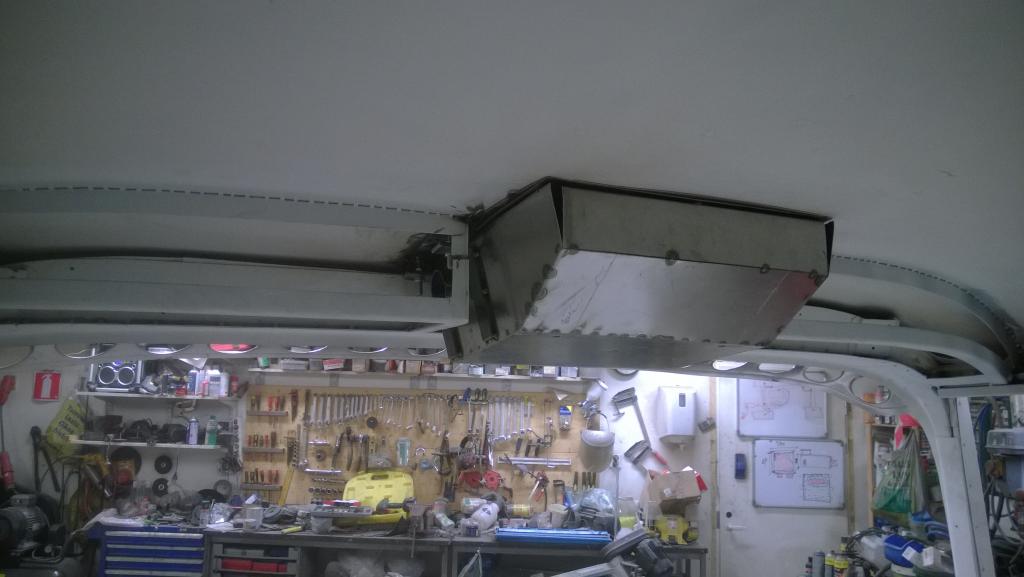

Tolleen se istuu tuonne kattoon, ei tuu pahastikkaan tuota kattokonsolia alemmas.

Liite 67138Liite 67139Liite 67140Liite 67141Liite 67142

Tämmösillä hilppeillä puhallus ohjataan ikkunalle kattokonsolin alapinnasta:

Liite 67143

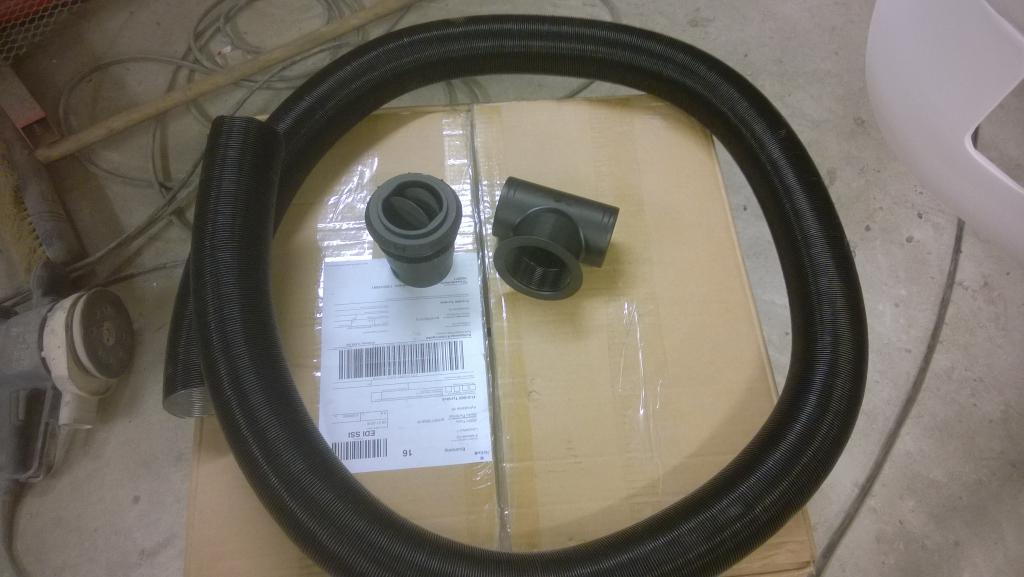

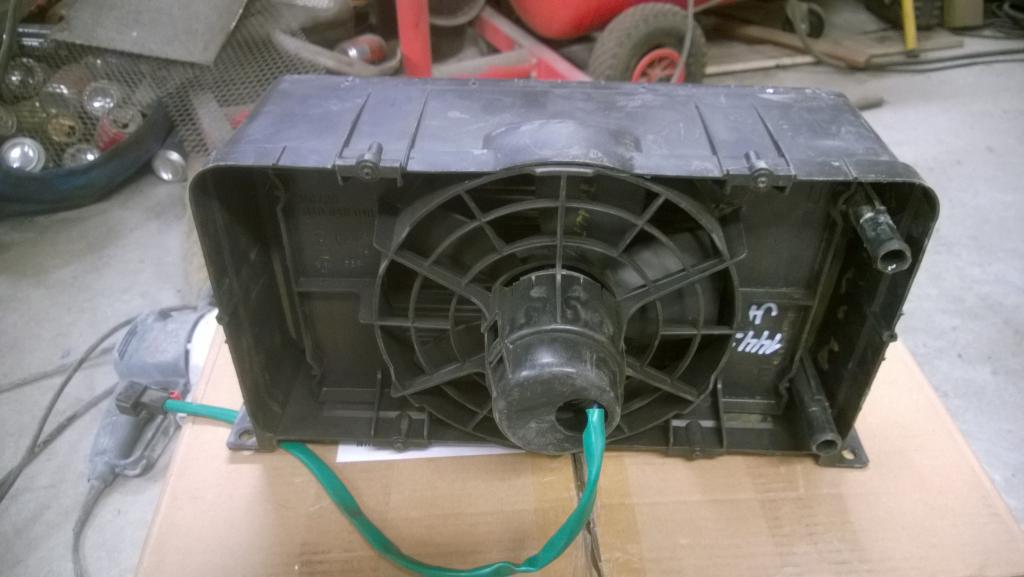

Orkkis lämppärin ilmanotto korin etuosassa pultataan umpeen ja orkkis lämppärin koteloon isutetaan tollanen,
lämmittelee sieltä sisäilmaa tarvittaessa puhaltaen jalkoihin.

Liite 67144Liite 67145

Jos sitä huomenna kattelis vaikka tuon skuupin kiinnitystä kattoon...

Hienon näköstä puuhastelua.. osta tosta varaosa auto:D http://m.tori.fi/vi/24029033.htm

Oisin hakenu jo jos olis tuo reilut pari tonttua ylimäärästä :D Eikä mitään osiks kun toinen projekti oottelemaan. Vaikka camperi tuosta...

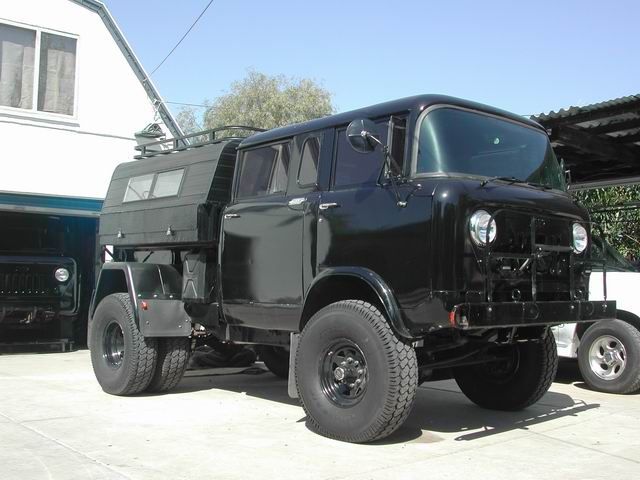

Jotain tuon tyylistä, OM606 automaatilla :) Tietenkin maalit päälle...

http://www.pirate4x4.com/forum/attac...fc-camper2.jpg

Tuo on jo motorhome eikä campperi :D

Mutta HIENO!:cool:

Enemmän jotain tällasta... mutta vähän erilailla toteutettuna eli takaosa yhdistetty sisätilaan, jne.

Liite 67159

tuleex tuonne lämppärin koteloon millainen veden poisto?

Alanurkkaan ajattelin ekaks tehä propun ja jos käytössä näyttää että vettä kertyy reilusti boksiin niin sitten pitää
kattoa miten tuon saa automaattisesti poistumaan.

Poisto vesi.


Eikös vesiletkujen viereen saa poistoletkua?
t. Ismo Ämmä

Periaatteessa mutta tuo boksin alin kohta tulee kattokonsolin alapuolelle eli poistoletku pitäisi viedä sen 30mm kattokonsolin
alapuolella jotta pelais automaattisesti.

Liite 67212

Mites jos puhallin koteloon tekisi ylipaineen ja pienellä esim lasinpesurin letkulla sit poisto

Ei vaikuttais puhalluksen tehoon mitään ja vesi poistuisi kotelosta

Tätä pitää kattoa sitten käytännössä miten tuo pelaa. Nyt teen vain valmiuden tuolle poistolle.

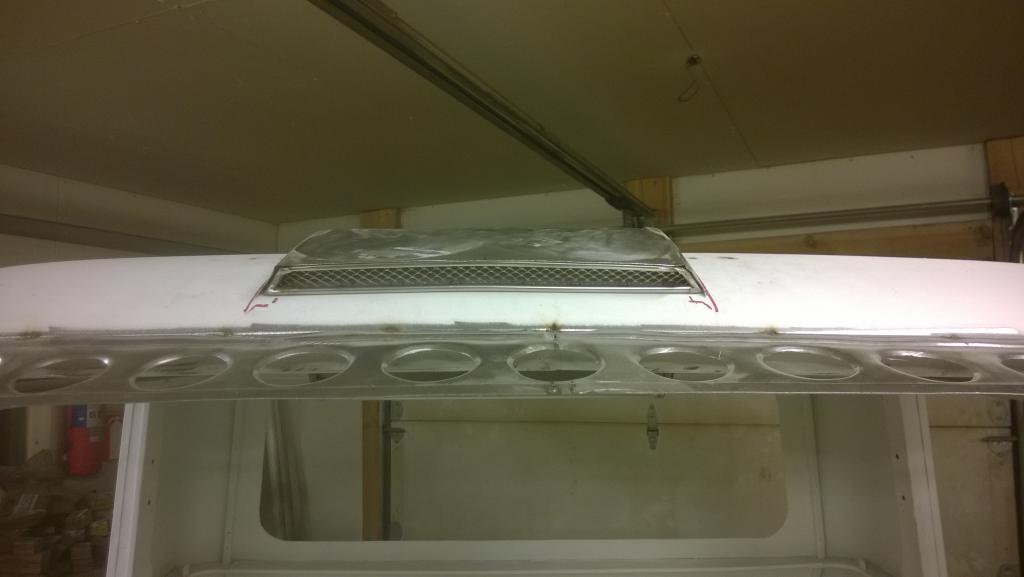

Kauheaa näpertelyä ehtinyt tekemään, skuupin kiinnitystä varten tekasin tekasin alapuolelle liuskat joihin heppassin
mutterit toiselle puolelle. Katon läpi tulee sitten konttorin puolelta pultit. Sitten hitsasin ja hioin kaikki skuupin
saumat läpi ja tekasin suojaverkon rosteritangosta ja teräsverkosta. Nyt skuuppi enää odottelee pikku naputtelua eli oikomista,
kittausta ja hiontaa ennen pohjamaalia.

Liite 67223Liite 67224Liite 67225Liite 67226

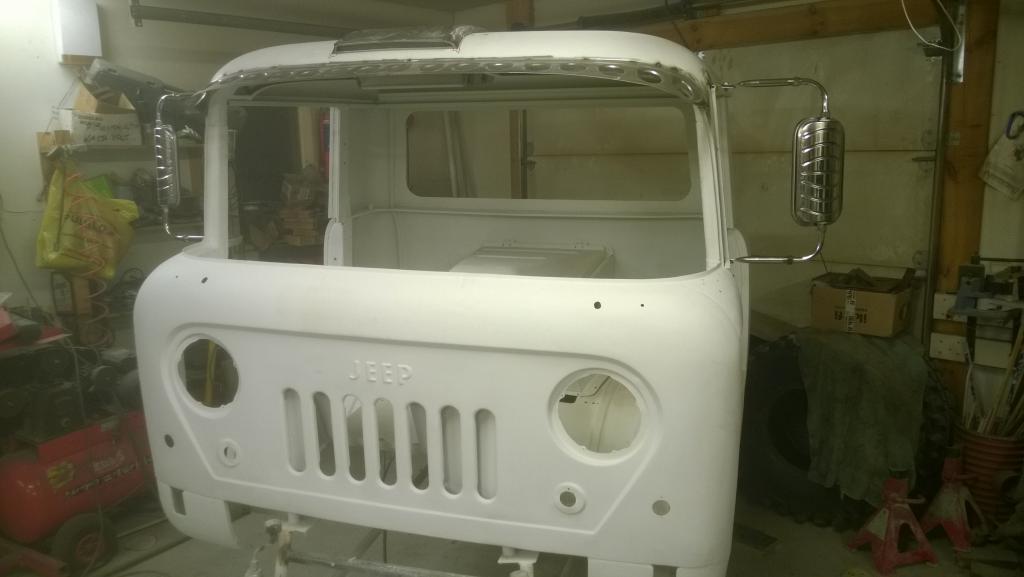

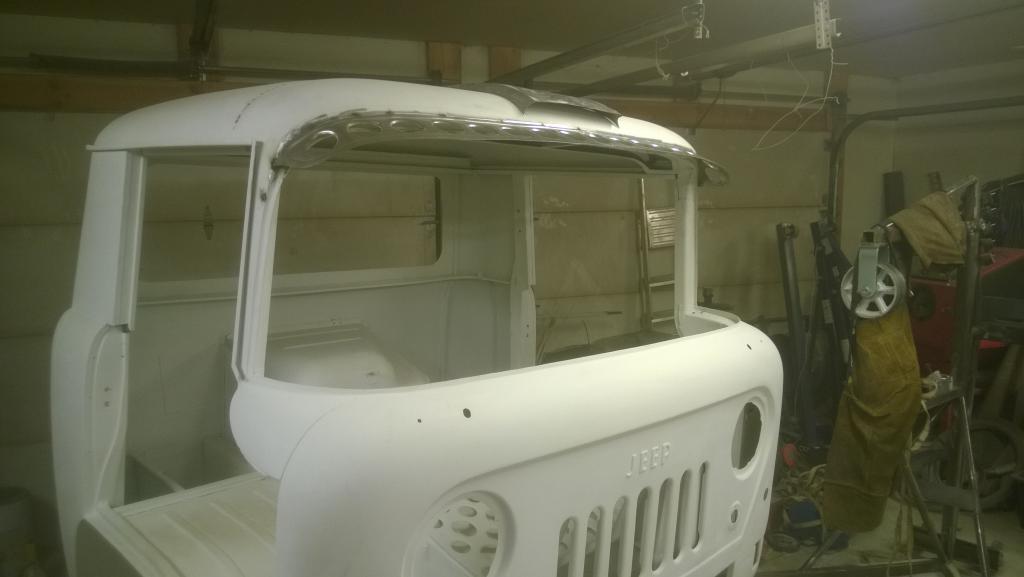

Postipoika toi ameriikan ihmemaasta uudet peilit, pitihän niitäkin heti koesovittaa vaikkei ole oviakaan paikoillaan :D
Tulee ainakin ameriikan luukkia jeeppiin ;) Onneks nuo saa tiukassa paikassa käännettyä korin suuntasesti.



Liite 67227Liite 67228

http://www.handmadeseatco.com/seats/

tuleeko sullekki tollanen penkki? ;)

:D Pikemminkin lähemmäs tällasta ;)

Liite 67248

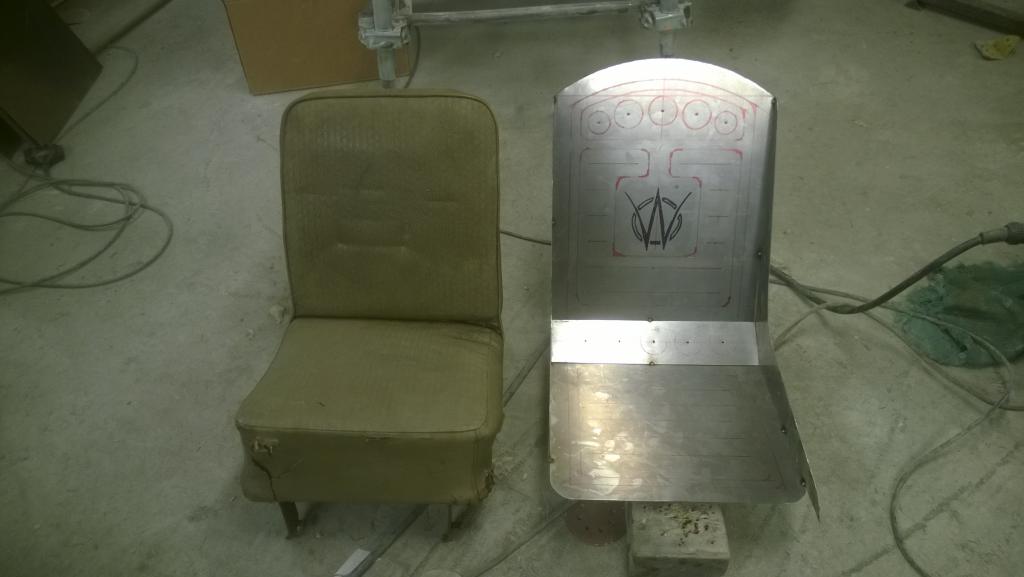

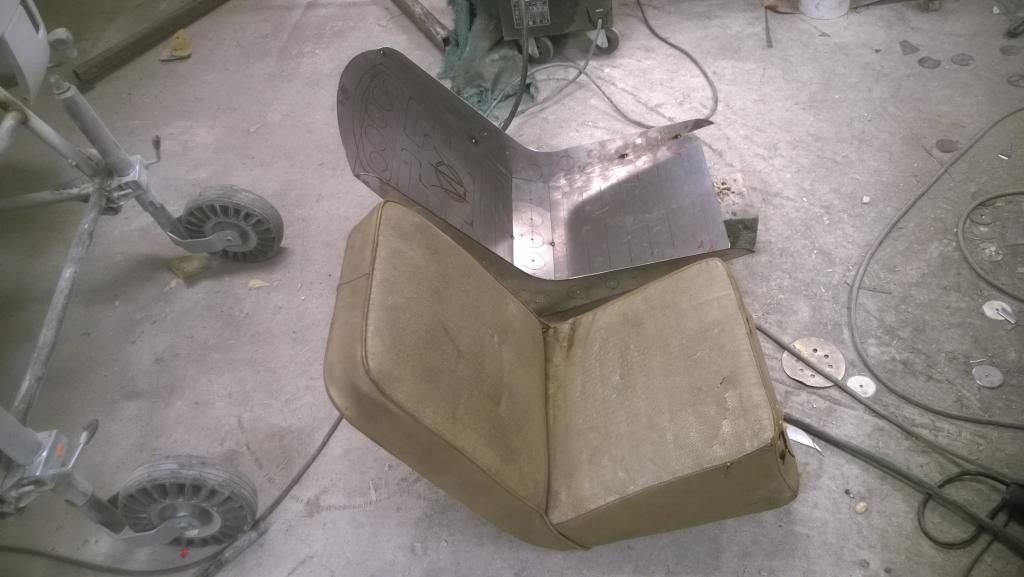

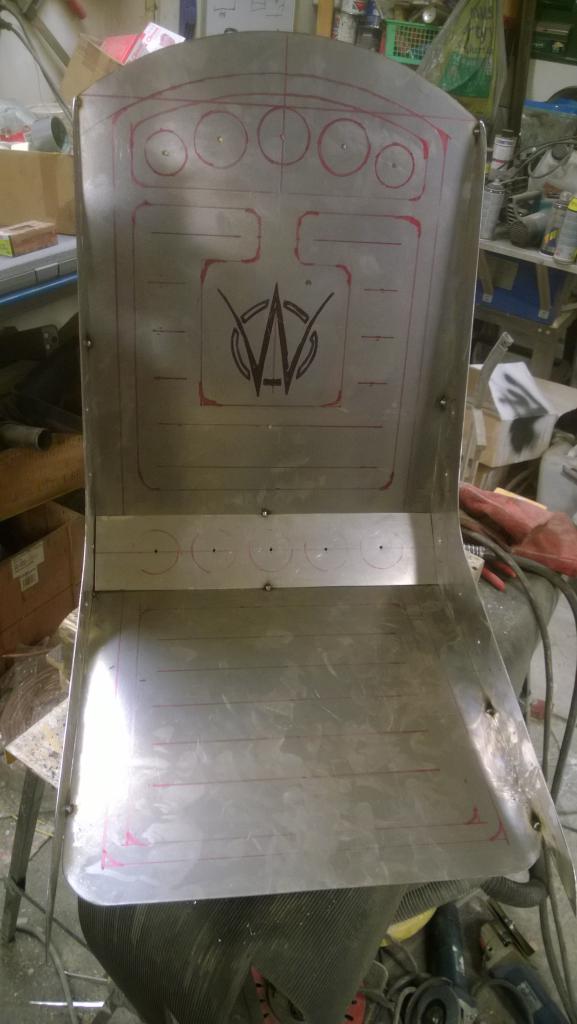

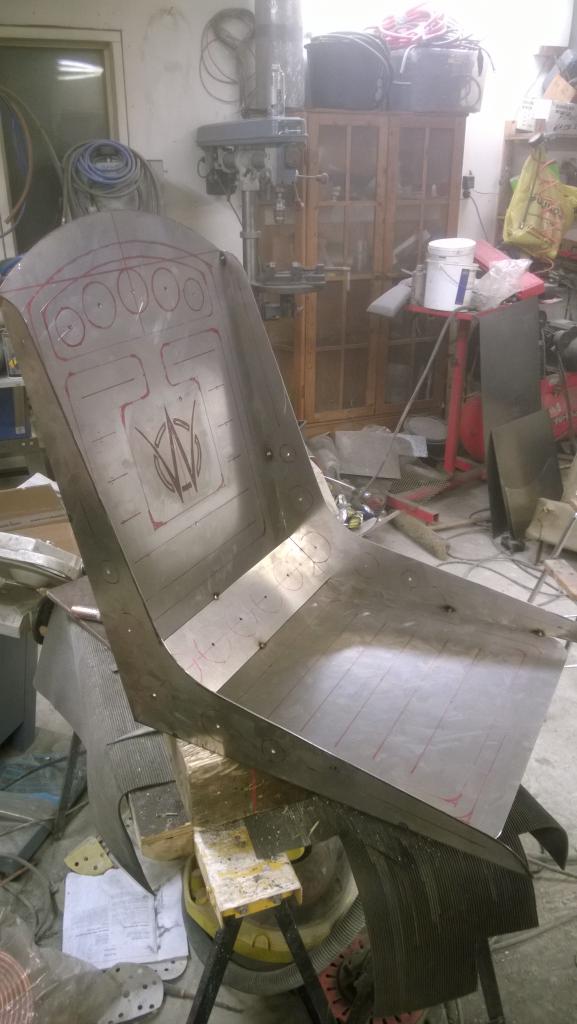

Täytyy myöntää että oli sen verran hienon näkösiä penkkejä että jäi vaivaamaan :p Joten ei se auttanu nyt illasta kuin mittoa

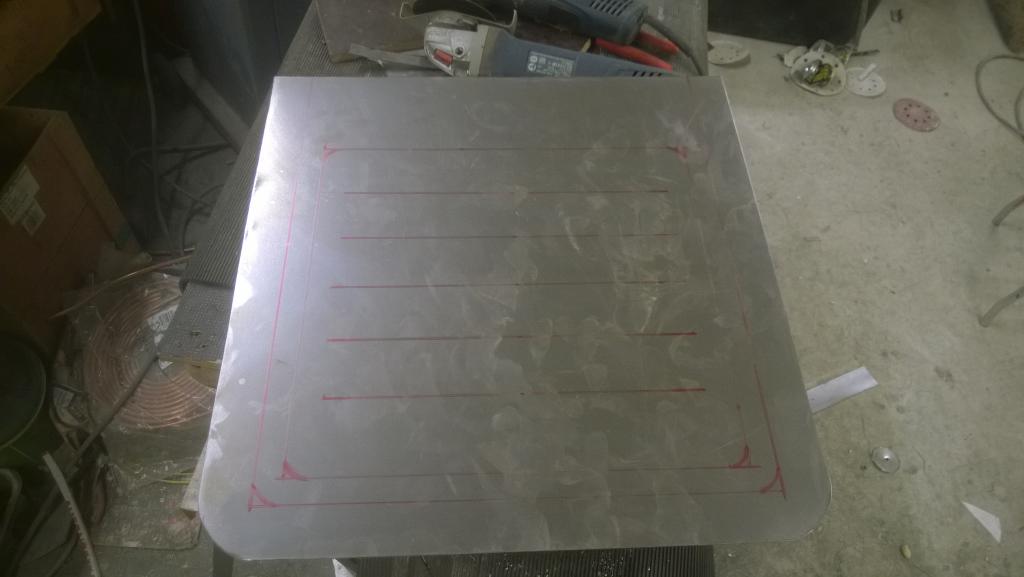

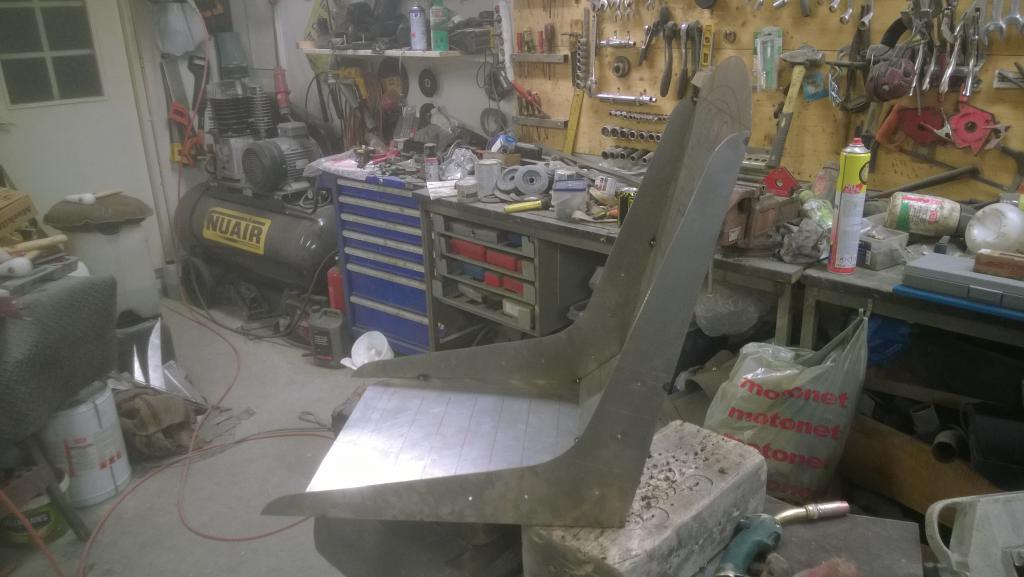

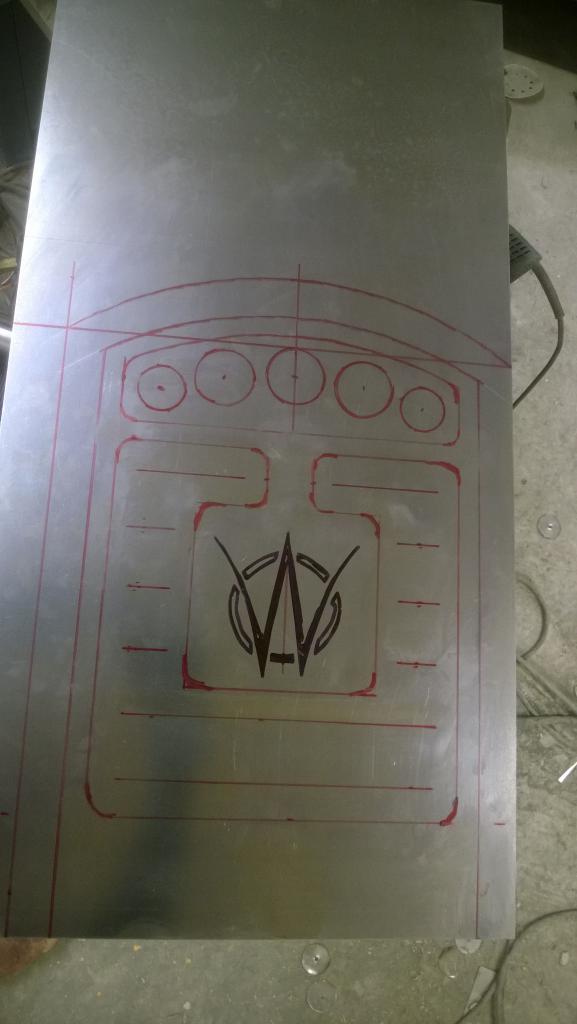

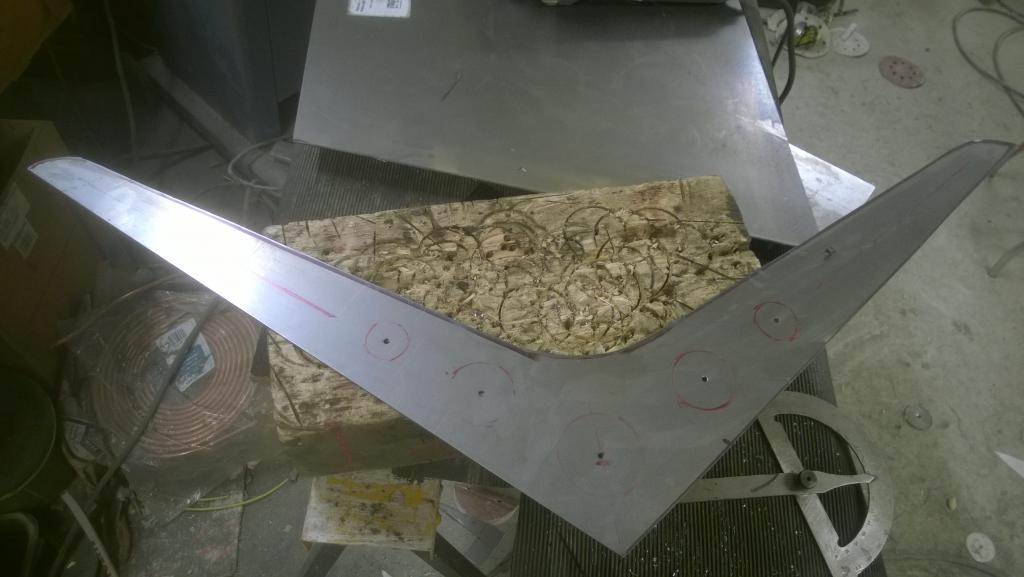

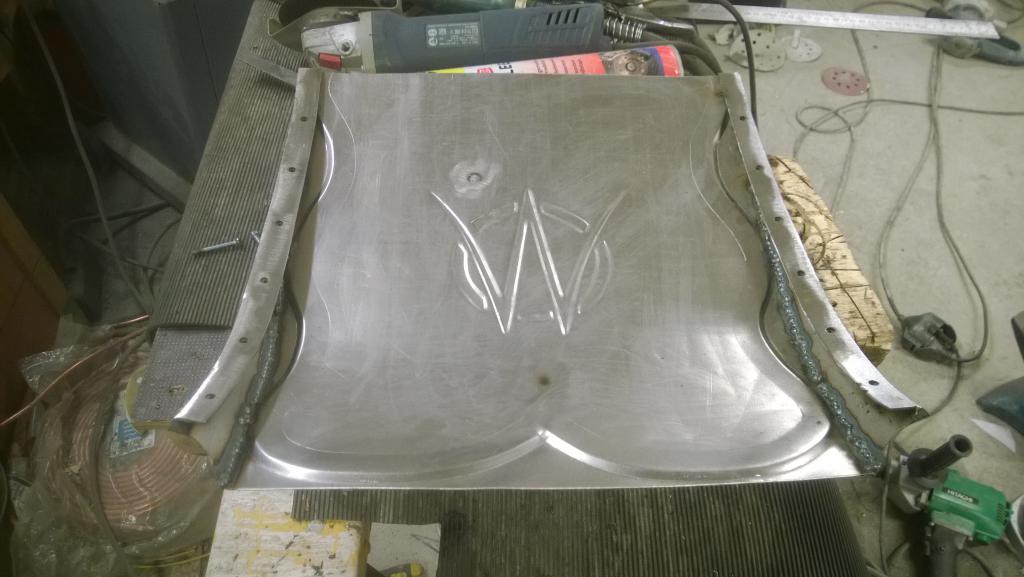

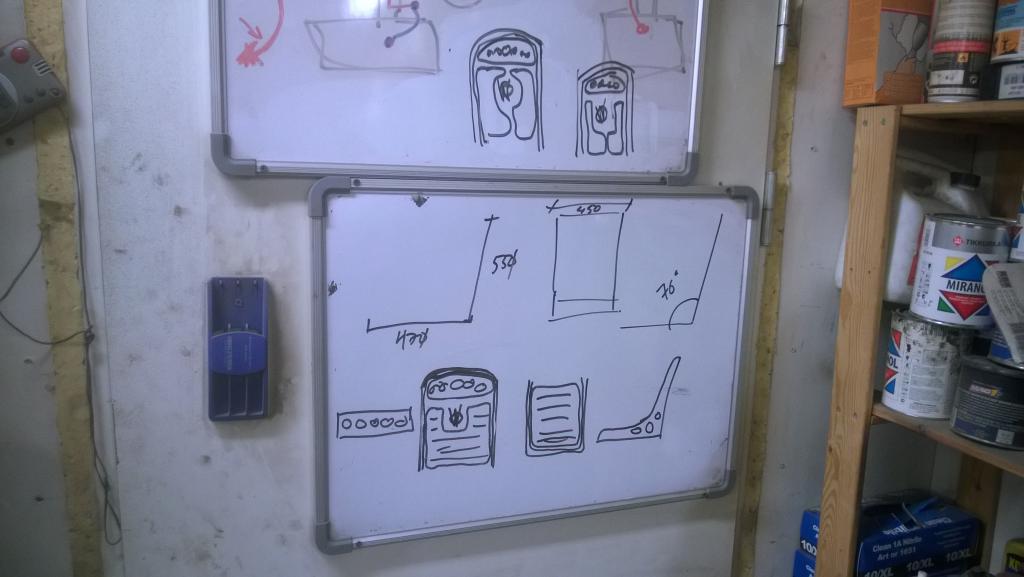

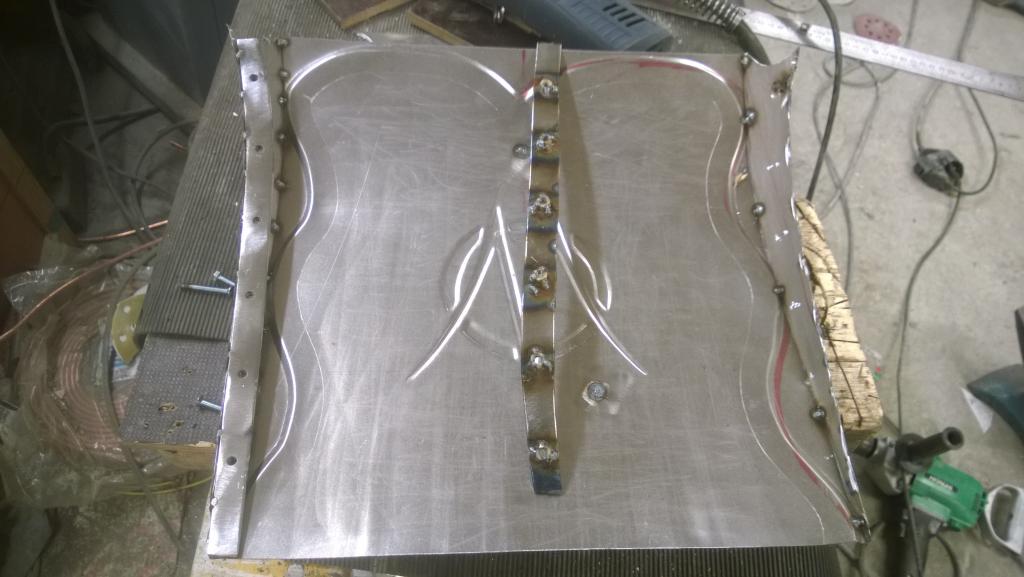

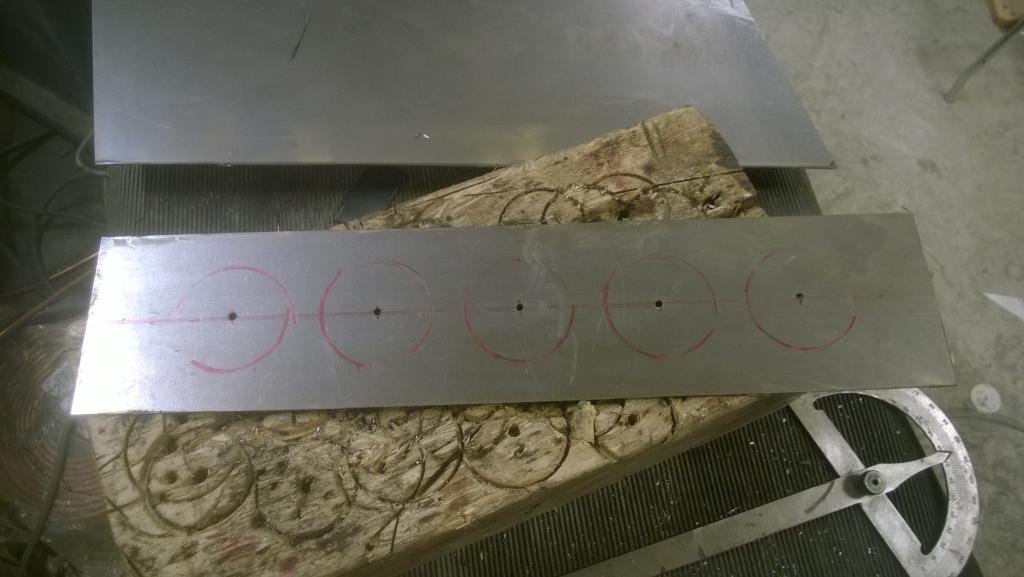

orkkispenkistä mitat, suunnitella oma versio penkeistä ja ruveta kokeileen... Eli palaset suunniteltu, leikottu ja heftasin yhteen väliaikaisesti
jotta näkee toimiiko mittasuhteet. Jos sitä viikonlopun aikana sais toisen noista tekastua eli ajeltua sikkikoneella jokusen
metrin verran, dimplaamalla muutaman reiän ja pakotettua tuon willysin merkin. Sittenpä se ei olis ku heftailla kasaan ja
kokeilla miltä tuntuu istua :D

Liite 67282Liite 67283Liite 67284Liite 67285Liite 67286Liite 67287Liite 67288Liite 67289Liite 67290Liite 67291

Noihin 'raidoitettuihin' osiin tulee irrotettavat pehmusteet eli persiin alle lähes koko alueelle ja selkäosaan logon ympärille ja alle.
Katotaan miten toimii... :eek:

Voi olla että penkin reunat pitää vielä kiertää pyöreällä tangolla tai sitten halkasee putken mutta katotaan kun pääsee testaamaan...

Jotenkin ootin tämmöstä rak:n linkin jälkeen.
